Dettagli:
|
| Tipo: | ricetrasmettitore di 10Gbps CSFP+ | Tasso di dati (GBP): | 10.3Gbps/10.3Gbps |
|---|---|---|---|
| Fattore forma: | CSFP+ | Lunghezza d'onda (Ch1): | TX1310nm/RX1270nm |
| Lunghezza d'onda (Ch2): | TX1270nm/RX1330nm | Componente: | DFB+PIN |
| Trasmissione: | 20km | DOM/DDM: | Di sostegno |
| Parole chiavi: | 2 ricetrasmettitore 20km della fibra BIDI | ||
| Evidenziare: | 10G compatto SFP,DOM Compact SFP,Ricetrasmettitore doppio di BIDI |
||

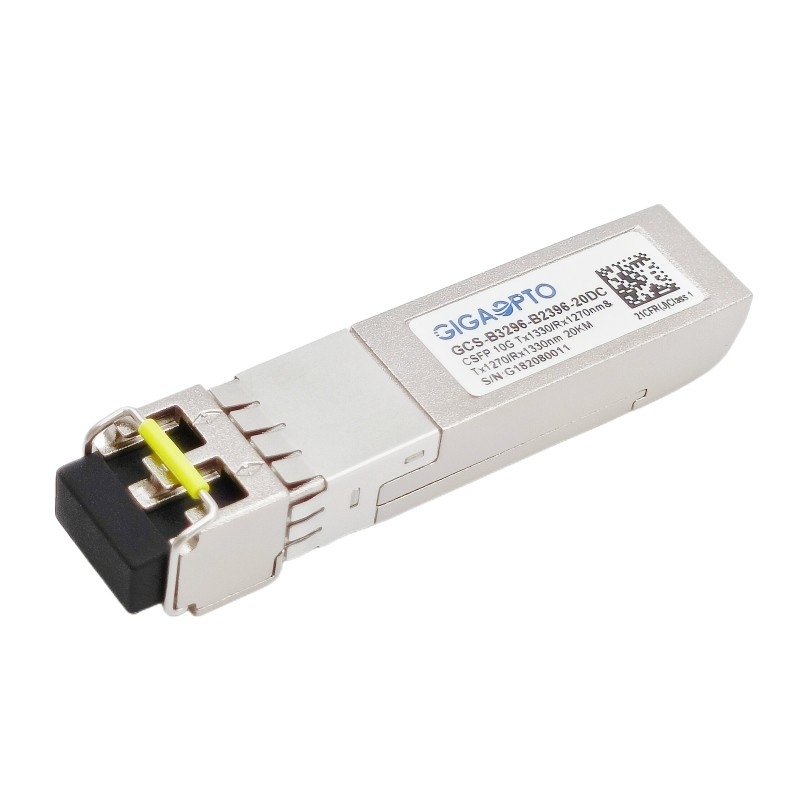

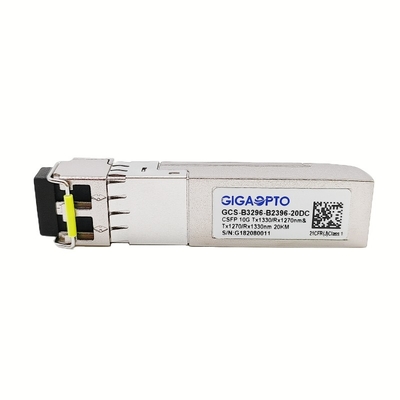

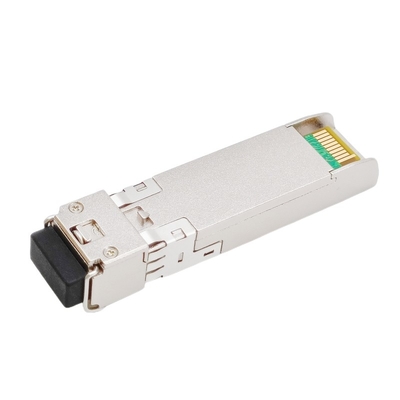

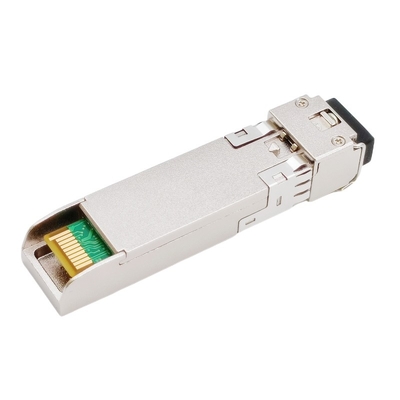

ricetrasmettitore Ch1-TX1330RX1270 Ch2-TX1270RX1330 20km LC MP del compatto SFP+ della fibra 10.3Gbps 2
Descrizione
Il ricetrasmettitore di GCS-B3296-B2396-20DC è un modulo pluggable di piccolo fattore forma per le comunicazioni di dati ottiche di serie bidirezionali quale IEEE 802.3ae 10GBASE-BX usando 1270/1330 di trasmettitore di nanometro e 1330/1270 di ricevitore di nanometro.
Questo ricetrasmettitore di CSFP+ è pienamente compatibile con l'opzione Pluggable 2 di MSA di piccolo fattore forma compatto (CSFP) per il Manica della fibra e di 10GBASE-LR, permettendo due canali bidirezionali indipendenti per porto.
È con il connettore di perno di SFP 20 per permettere la capacità calda della spina. Le funzioni diagnostiche di Digital sono disponibili via un'interfaccia di I2C come specificato in MSA SFF-8472.
Specifiche
| Nome di prodotto | ricetrasmettitore di 10G CSFP+ | P/N | GCS-B3296-B2396-20DC |
| Fattore forma | CSFP+ | Tipo | fibra 2 bidirezionale |
| Velocità di trasmissione (CH1/CH2)) | 10.3Gbps/10.3Gbps | Conteggio del vicolo | 2x (Tx/Rx) |
| Trasmissione | 20km | Interfaccia | Duplex UPC di LC |
| Lunghezza d'onda concentrare (CH1) | TX1330nm/RX1270nm | Lunghezza d'onda concentrare (CH2) | TX1270nm/RX1330 |
| Tensione di potere | +3.3V (tipico) | Dissipazione di potere | ≤ 2.0W |
| Tipo del trasmettitore (CH1/CH2) | DFB | Tipo del ricevitore (CH1/CH2) | PIN+TIA |
| Potere di TX per Manica | -2~ +3dBm | Sensibilità di RX per Manica | < -13dBm=""> |
| Rapporto di estinzione | > 3.5dB | Saturazione di RX | > 0.5dBm |
| Bilancio ottico (dB) | 11dB | Sistema diagnostico di Digital | supporto |
| Temperatura dell'ambiente | Funzionamento: 0 a 70°C | Garanzia | 36-month |
| Stoccaggio: -40°C a 85°C | Peso specifico | 30gram | |
| Conformità | collegamenti di Ethernet 10G, MSA compiacente | ||
Caratteristiche
Applicazione
Caratteristiche elettriche ed ottiche
| Parametro | Simbolo | Minuto. | Tipico | Massimo. | Unità |
| diametro di centro di 9µm SMF | L | 20 | chilometro | ||
| Tasso di dati | 1,25 | 10,3 | GBP | ||
| Trasmettitore | |||||
| Lunghezza d'onda concentrare | λC | 1260 | 1270 | 1280 | nanometro |
| Larghezza spettrale (- 20dB) | Δλ | 1 | nanometro | ||
| Uscita media Power* (note3) | Pesce gatto | -2 | 3 | dBm | |
| Rapporto @ 1250Mbps di estinzione | ER | 3,5 | dB | ||
| Rapporto laterale di soppressione di modo | SMSR | 30 | dB | ||
| Pena della dispersione e del trasmettitore | TDP | 2 | dB | ||
| Potere medio FUORI del trasmettitore | -30 | dBm | |||
| Ricevitore | |||||
| Lunghezza d'onda concentrare | λC | 1320 | 1330 | 1340 | nanometro |
| Ricevitore Sensitivity* (note4) | Pmin | -13 | dBm | ||
| Sovraccarico del ricevitore | Pmax | 0,5 | dBm | ||
| Attenuazione di riflessione | 12 | dB | |||
| Il LOS De-asserisce | LOSD | -14 | dBm | ||
| Il LOS asserisce | LOSA | -30 | dBm | ||
Note3: L'uscita è accoppiata in una fibra monomodale 9/125μm.
Note4: Misurato con il ER peggiore, i BER più di meno di 1E-12 e di PRBS 231-1 a 10.3125Gbps.
Dimensioni meccaniche
Le dimensioni sono nei millimetri. Tutte le dimensioni sono ±0.1mm salvo specificazione contraria. (Unità: millimetro)
