Dettagli:
|
| Tipo: | 2-fiber 1G CSFP | Tasso di dati (GBP): | 1.244Gbps/1.244Gbps |
|---|---|---|---|
| Lunghezza d'onda di TX: | 2 x 1310nm | Lunghezza d'onda di RX: | 2 x 1550nm |
| Componente: | DFB+PIN | Distanza: | 40km |
| Temperatura: | Annuncio pubblicitario | Parole chiavi: | modulo del csfp |
| Evidenziare: | Un compatto SFP di 2 fibre,1.244Gbps compatto SFP,DOM SFP |
||

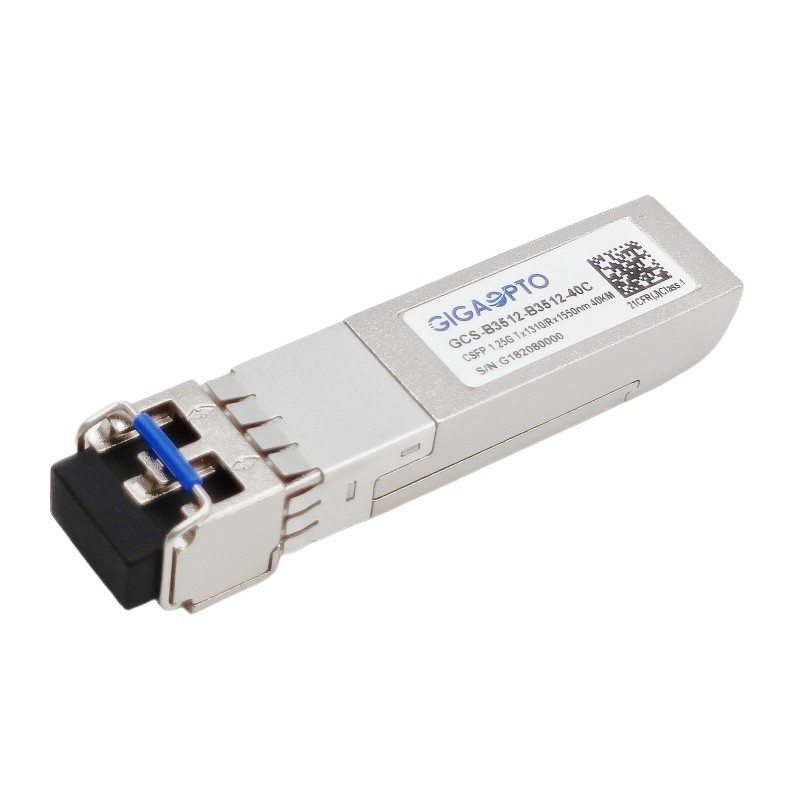

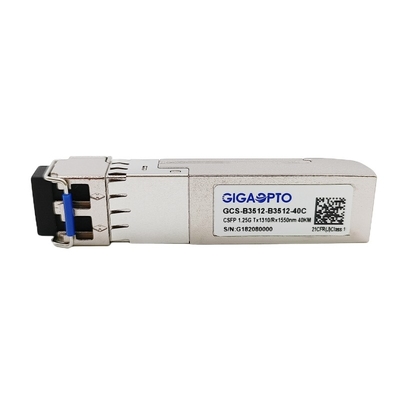

2 DOM di SFP BIDI 1310nm/1550nm SMF 40km LC del compatto della fibra 1.244Gbps
Descrizione
Questo 1000Base 2 i ricetrasmettitori del canale CSFP BIDI sono rendimento elevato, moduli redditizi che sostengono 1.244Gbps e la distanza di trasmissione di 40km con SMF.It è con il connettore di perno di SFP 20 per permettere la capacità calda della spina. Le funzioni diagnostiche di Digital sono disponibili tramite bus di serie di I2C specificate in MSA SFF-8472.
Il ricetrasmettitore consiste dell'unità ottica bidirezionale del ricetrasmettitore di 2 canali con cinque sezioni: il driver di LD, l'amplificatore di limitazione, il monitor diagnostico digitale, tipo di laser (il laser di DFB) ed il rivelatore fotoelettrico di PIN.
L'uscita ottica può essere disabile da una logica che di TTL l'input ad alto livello di Tx disattiva ed il sistema anche può disattivare il modulo via I2C. L'errore di Tx è fornito per indicare quella degradazione del laser. La perdita di uscita del segnale (LOS) è fornita per indicare la perdita di segnale ottico dell'input del ricevitore o lo stato di collegamento con il partner. Il sistema può anche ottenere le informazioni di LOS (o collegamento) /Disable/Fault via accesso del registro di I2C. SFP convenzionale funzionerà una volta inserito corrente alternata - l'incavo di SFP, allo stesso tempo nessun danneggiamento di C-SFP e del bordo ospite se il modulo di C-SFP è inserito un incavo convenzionale di SFP
Il ricetrasmettitore compatto di SFP (CSFP) è pienamente compatibile comprimere le opzioni Pluggable 2 e SFF-8472 di MSA di piccolo fattore forma (CSFP).
Specifiche
| Serie del prodotto | 2 ricetrasmettitore di Manica CSFP | P/N | GCS-B3512-B3512-40C |
| Fattore forma | Compatto SFP | Tipo | BiDi doppio EX |
| Tasso di dati (GBP) | 1.244G/1.244G | Conteggio del vicolo | 2x (Tx/Rx) |
| Max Cable Length | 40km | Connettore/polacco | Duplex di LC/UPC |
| Lunghezza d'onda di TX | 2x 1310nm | Lunghezza d'onda di RX | 2x 1550nm |
| Tensione di potere | +3.3V (tipico) | Consumo di energia | ≤ 1.3W |
| Tipo di LD | DFB | Tipo del palladio | PIN |
| Potere medio di TX | -5 ~ 0dBm | Sensibilità di RX | < -25dBm=""> |
| Rapporto di estinzione | > 9dB | Sovraccarico | > 0dBm |
| Elettrico bilancio (dB) | 20dB | Sistemi diagnostici di Digital | Supporto |
| Temperatura | Funzionamento: Annuncio pubblicitario 0 a 70°C | Garanzia | 36-month |
| Stoccaggio: -40°C a 85°C | MTBF | 1,000,000Hours | |
| Conformità | Gigabit Ethernet, MSA compiacente | ||
Caratteristiche
Applicazione
Caratteristiche ottiche ed elettriche
| Parametro | Simbolo | Min | Tipico | Massimo | Unità | Note | ||
| Trasmettitore | ||||||||
| Lunghezza d'onda del centro | λc | 1300 | 1310 | 1320 | nanometro | |||
| Larghezza spettrale (- 20dB) | σ | 1 | nanometro | |||||
| Rapporto laterale di soppressione di modo | SMSR | 30 | dB | |||||
| Potenza di uscita medio | Pesce gatto | -5 | 0 | dBm | 1 | |||
| Rapporto di estinzione | ER | 9 | dB | |||||
| Tempo ottico di aumento/caduta (20%~80%) | tr/tf | 0,26 | NS | |||||
| Differenziale dell'oscillazione immissione dei dati | VIN | 400 | 1800 | sistemi MV | 2 | |||
| Impedenza differenziale introdotta | ZIN | 90 | 100 | 110 | Ω | |||
|
TX disattivano |
Disattivi | 2,0 | Vcc | V | ||||
| Permetta a | 0 | 0,8 | V | |||||
|
Errore di TX |
Errore | 2,0 | Vcc | V | ||||
| Normale | 0 | 0,8 | V | |||||
| Ricevitore | ||||||||
| Lunghezza d'onda del centro | λc | 1530 | 1550 | 1570 | nanometro | |||
| Sensibilità del ricevitore | -25 | dBm | 3 | |||||
| Sovraccarico del ricevitore | 0 | dBm | 3 | |||||
| Il LOS De-asserisce | LOSD | -27 | dBm | |||||
| Il LOS asserisce | LOSA | -40 | dBm | |||||
| Isteresi di LOS | 1 | 4 | dB | |||||
| Differenziale dell'oscillazione del emissione dei dati | Vout | 400 | 1800 | sistemi MV | 4 | |||
|
LOS |
Alto | 2,0 | Vcc | V | ||||
| Minimo | 0,8 | V | ||||||
Note:
1. Il potere ottico è lanciato in SMF.
2. Input di PECL, internamente CA-accoppiato e terminato.
3. Misurato con un modello di prova di PRBS 223-1 @1244Mbps, BER ≤1×10-12.
4. Internamente CA-accoppiato.
