Dettagli:
|
| Tipo di prodotto: | Compatto SFP | Tasso di dati: | 1.25Gbps |
|---|---|---|---|
| Lunghezza d'onda di TX: | 2 x 1310nm | Lunghezza d'onda di RX: | 2 x 1490nm |
| Trasmissione: | 20km | Tipo di cavo: | SMF |
| Parole chiavi: | ricetrasmettitore di fibra ottica di 1.25G CSFP | ||
| Evidenziare: | SFP CSFP,1.25G CSFP,Compatto doppio SFP di BIDI |
||

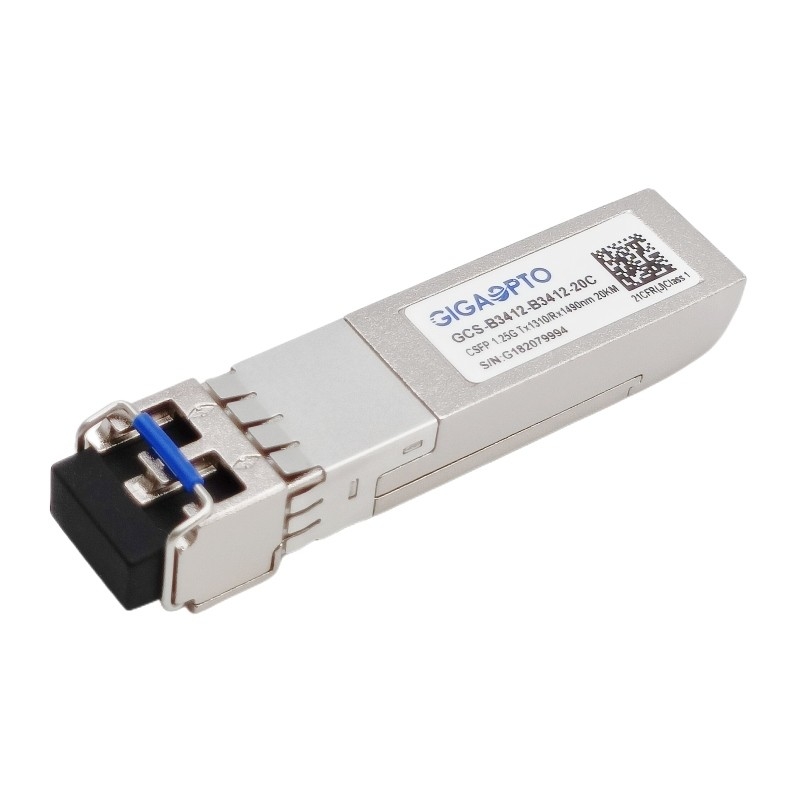

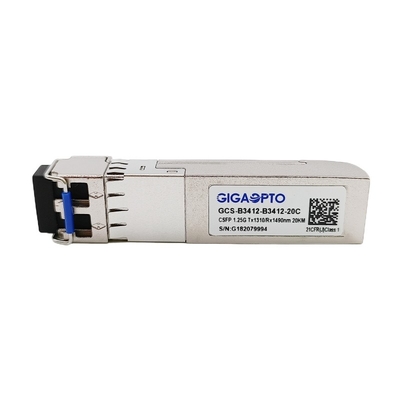

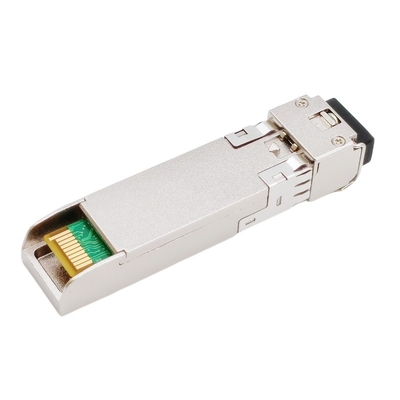

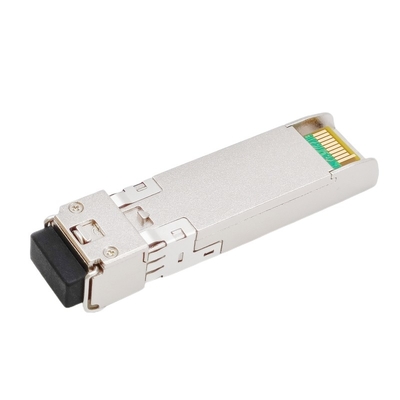

DOM doppi di SFP del compatto 1.25G (CSFP) BIDI TX1310nm RX1490nm 20km LC
Descrizione
Questo ricetrasmettitore compatto bidirezionale di SFP della fibra 1000Base 2 è una versione di SFP con lo stesso fattore forma meccanico permettendo due canali bidirezionali indipendenti per porto. È destinato per utilizzare nelle applicazioni ad alta densità di Manica della fibra di gigabit Ethernet/1G, fornenti i collegamenti di 20km facendo uso della lunghezza d'onda nominale di TX1310nm/RX1490nm sopra la fibra standard del singolo modo.
È con il connettore di perno di SFP 20 per permettere la capacità calda della spina. Le funzioni diagnostiche di Digital sono disponibili tramite bus di serie di I2C specificate in MSA SFF-8472. La sezione del trasmettitore utilizza un laser multiplo della buca di potenziale 1310nm DFB ed è laser della classe A 1 compiacente secondo l'IEC internazionale 60825 della norma di sicurezza. Il ricevitore che la sezione utilizza un preamplificatore integrato del rivelatore 1490nm (IDP) ha montato in un'intestazione ottica ed in un post-amplificatore di limitazione IC.
Il ricetrasmettitore di CSFP è pienamente compatibile comprimere le opzioni Pluggable 2 e SFF-8472 di MSA di piccolo fattore forma (CSFP).
Specifiche
| Serie del prodotto | Ricetrasmettitore della fibra CSFP | Numero del pezzo | GCS-B3412-B3412-20C |
| Fattore forma | CSFP | Tipo | 2x BiDi LX |
| Tasso di dati | 1.25G/1.25G | Conteggio del vicolo | 2x (Tx/Rx) |
| Distanza | 20km | Connettore | 2x LC-semplice |
| Lunghezza d'onda di TX | 2x 1310nm | Lunghezza d'onda di RX | 2x 1490nm |
| Tensione di alimentazione elettrica | +3.3V (tipico) | Consumo di energia | ≤ 1.3W |
| Tipo/vicolo del trasmettitore | FP | Tipo/vicolo del ricevitore | PIN |
| Trasmettitore potenza di uscita | -9 ~ -3dBm | Sensibilità del ricevitore | < -22dBm=""> |
| Rapporto di estinzione | > 9dB | Sovraccarico introdotto | > -3dBm |
| Bilancio di potere (dB) | 13dB | Sistema diagnostico di Digital | Supporto |
| Ambiente | Funzionamento: 0 a 70°C | Garanzia | di tre anni |
| Stoccaggio: -40°C a 85°C | Peso specifico | 25gram | |
| Conformità | 1000Base BX20 IEEE802.3ah, CE, classe 1 FDA e IEC60825-1 sicurezza dei laser compiacente, opzione 2, IEEE 802.3z, RoHS, SFF-8472 di CSFP MSA | ||
Caratteristiche
Applicazione
Caratteristiche elettriche ed ottiche
| Parametro | Simbolo | Min | Tipico | Massimo | Unità | Note |
| Consumo di energia | 1,32 | W | ||||
| Rifornimento corrente | Icc | 400 | mA | |||
| Trasmettitore | ||||||
| Tolleranza di tensione dell'ingresso sbilanciato | -0,3 | 4,0 | V | |||
| Oscillazione di tensione dell'ingresso differenziale | Vin, pp | 200 | 2400 | mVpp | ||
| Impedenza dell'ingresso differenziale | Zin | 90 | 100 | 110 | Ohm | |
| Trasmetta per disattivare per asserire il tempo | 5 | noi | ||||
| Trasmetta per disattivare la tensione | Vdis | Vcc-1.3 | Vcc | V | ||
| Trasmetta per permettere alla tensione | Ven | Vee-0.3 | 0,8 | V | ||
| Ricevitore | ||||||
| Oscillazione differenziale di tensione in uscita | Vout, pp | 500 | 900 | mVpp | ||
| Impedenza dell'uscita differenziale | Zout | 90 | 100 | 110 | Ohm | |
| Tempo di aumento/caduta del emissione dei dati | Tr/Tf | 100 | ps |
20% a 80% |
||
| Il LOS asserisce la tensione | VlosH | Vcc-1.3 | Vcc | V | ||
| Il LOS De-asserisce la tensione | VlosL | Vee-0.3 | 0,8 | V | ||
| Parametro | Simbolo | Min | Tipico | Massimo | Unità | Note |
| Trasmettitore | ||||||
| Lunghezza d'onda concentrare | λC | 1260 | 1310 | 1360 | nanometro | |
| Larghezza di banda di spettro (RMS) | σ | 3,5 | nanometro | |||
| Rapporto laterale di soppressione di modo | SMSR | 30 | dB | |||
| Potere ottico medio | PAVG | -9 | -3 | dBm | 1 | |
| Rapporto ottico di estinzione | ER | 9 | dB | |||
| Trasmettitore FUORI da potenza di uscita | POff | -45 | dBm | |||
| Maschera di occhio del trasmettitore | Soddisfacente rispetto a 802.3z (sicurezza dei laser della classe 1) | 2 | ||||
| Ricevitore | ||||||
| Lunghezza d'onda concentrare | λC | 1470 | 1490 | 1510 | nanometro | |
| Sensibilità del ricevitore (potere medio) | Senatore. | -20 | dBm | 3 | ||
| Potere introdotto di saturazione (sovraccarico) | Psat | -3 | dBm | |||
| Il LOS asserisce | LOSA | -36 | dB | 4 | ||
| Il LOS De-asserisce | LOSD | -21 | dBm | 4 | ||
| Isteresi di LOS | LOSH | 0,5 | 2 | 6 | dBm | |
Note:
1. Misura al modello di 2^7-1 NRZ PRBS
2. Definizione della maschera di occhio del trasmettitore.
3. Misurato con la sorgente luminosa 1310nm, ER=9dB; BER =<10>
Pin Assignment e Pin Description
Diagramma dei numeri e dei nomi di perno del blocchetto di connettore del bordo ospite
| PIN | Nome | Nome/descrizione | Note |
| 1 | V | Terra del trasmettitore | La V può internamente essere collegata all'interno del modulo di SFP |
|
2 |
ERRORE DI TX |
Errore del trasmettitore. |
L'errore di TX è un'uscita aperta scolo/del collettore, che dovrebbe essere tirata su con una resistenza di 4.7K- 10K sul bordo ospite. Nota 1 per più informazioni |
| 3 | TX1_Disable | Il trasmettitore disattiva del Ch A | Il canale A del modulo disattiva la funzione |
|
4 |
MOD_DEF2 |
i Due-cavi collegano i dati |
interfaccia di serie di identificazione di 2 cavi, SDA |
| 5 | MOD_DEF1 | i Due-cavi collegano l'orologio | interfaccia di serie di identificazione di 2 cavi, SCL |
| 6 | TD2- | Invertito trasmetta immissione dei dati del Ch B | Questi sono il trasmettitore differenziale mettono. CA-sono accoppiati, linee differenziali con il termine differenziale 100 dentro il modulo. L'accoppiamento di CA è fatto dentro il modulo e così non è richiesto sul bordo ospite |
|
7 |
TD2+ |
Trasmetta immissione dei dati del Ch B |
|
|
8 |
LOS1 |
Perdita di segnale del Ch A |
Perdita di funzione individuata segnale. Nota 2 per più informazioni. |
| 9 | RD2+ | Ricevuti emissione dei dati del Ch B | Queste sono le uscite differenziali del ricevitore. Sono CA coppia 100 linee differenziali che dovrebbero essere terminate con 100 (differenziale) all'utente SERDES. L'accoppiamento di CA è fatto dentro il modulo e così non è richiesto sul bordo ospite. |
|
10 |
RD2- |
Emissione dei dati ricevuti invertito del Ch B |
|
|
11 |
V |
Terra del ricetrasmettitore |
La V può internamente essere collegata all'interno del modulo di SFP. |
|
12 |
RD1- |
Emissione dei dati ricevuti invertito del Ch A | Queste sono le uscite differenziali del ricevitore. Sono CA coppia 100 linee differenziali che dovrebbero essere terminate con 100 (differenziale) all'utente SERDES. L'accoppiamento di CA è fatto dentro il modulo e così non è richiesto sul bordo ospite. |
|
13 |
RD1+ |
Ricevuti emissione dei dati del Ch A |
|
|
14 |
LOS2 |
Perdita di segnale del CH B |
Perdita di funzione individuata segnale. Nota 2 per più informazioni. |
| 15 | VCCR | Potere del ricevitore | 3.3V± 5%. Nota 3 per più informazioni |
|
16 |
VCCT |
Potere del trasmettitore |
3.3V± 5%. Nota 3 per più informazioni |
| 17 | TX2_Disable | Il trasmettitore disattiva del Ch B | Il canale B del modulo disattiva la funzione |
|
18 |
TD1+ |
Trasmetta immissione dei dati del Ch A |
Questi sono il trasmettitore differenziale mettono. Sono linee differenziali CA-accoppiate con il termine differenziale 100 dentro il modulo. L'accoppiamento di CA è fatto dentro il modulo e così non è richiesto sul bordo ospite |
|
19 |
TD1- |
Invertito trasmetta immissione dei dati del Ch A | |
|
20 |
V |
Terra del ricetrasmettitore |
La V può internamente essere collegata all'interno del modulo di SFP. |
Note:
1. Una volta alta, l'uscita indica un errore del laser di un certo genere in Manica A o in Manica B. L'ospite indicherà il Manica A/B per i dettagli: Errore di TX dal canale A se il pezzo 2 è insieme in [A2H: 110]; Errore di TX dal canale B se il pezzo 2 è insieme in [B2H: 110]. Il minimo indica l'operazione normale. Nello stato basso, l'uscita sarà tirata a < 0="">
2. Una volta alta, questa uscita indica che il potere ottico ricevuto è sotto la sensibilità nel peggiore dei casi del ricevitore (come definito dalla norma in uso). Il minimo indica l'operazione normale. Nello stato basso, l'uscita sarà tirata a < 0="">
Dimensioni meccaniche
Le dimensioni sono nei millimetri. Tutte le dimensioni sono ±0.1mm salvo specificazione contraria. (Unità: millimetro)
