Dettagli:
|
| Nome di prodotto: | 40GBASE ER4 Lite | Tasso di dati: | 44.8Gbps |
|---|---|---|---|
| Fattore forma: | QSFP+ | lunghezza d'onda: | CWDM (1270nm-1330nm) |
| Componente: | DFB/APD | Portata: | 30km |
| DDM/DOM: | Di sostegno | OEM/ODM: | Di sostegno |
| Punto culminante: | QSFP+ 40G ER4 Lite 30KM, DOM di 40GBASE-ER4 Lite 30KM LC | ||
| Evidenziare: | Ricetrasmettitore ottico dei DOM LC,ricetrasmettitore ottico di 1310nm LC,Modulo del ricetrasmettitore di QSFP+ LC |
||

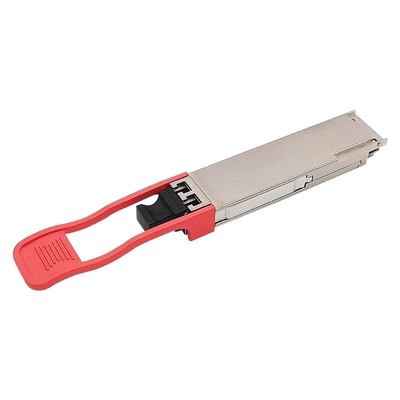

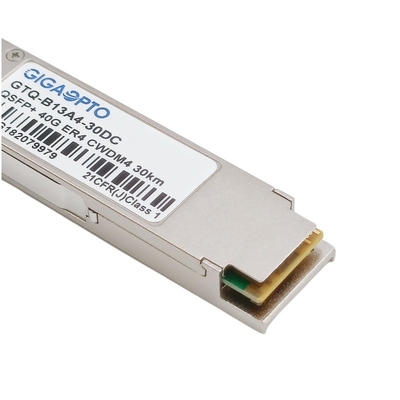

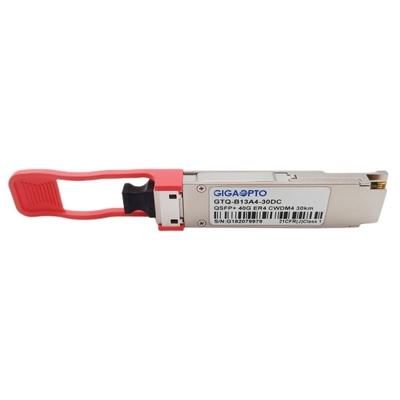

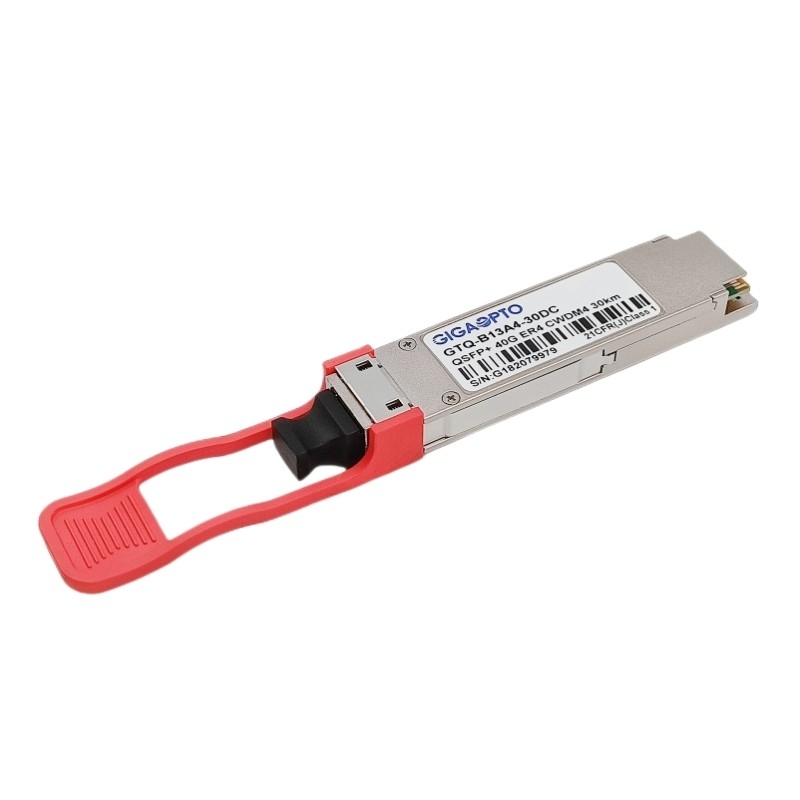

Ethernet compatibile generica e Data Center di QSFP+ 40GBASE ER4 Lite 30KM 1310nm SMF LC DOM Optical Transceiver Module For
Descrizione
Questo modulo del ricetrasmettitore di GTQ-B13A4-30DC 40GBASE ER4 Lite è progettato per uso nella capacità di lavorazione fino a 30km di Ethernet 40GBASE sopra la fibra del singolo modo (SMF). Questo ricetrasmettitore è soddisfacente rispetto a QSFP+ MSA, norma di IEEE 802.3bm 40GBASE-ER4.
Il modulo converte 4 canali di input di dati elettrici 10Gb/s in 4 segnali ottici di CWDM e li multiplexa in un singolo canale per la trasmissione ottica 40Gb/s. Inverso, dal lato del ricevitore, il modulo otticamente demultiplexa un input 40Gb/s nei segnali dei canali 4CWDM e li converte in 4 dati elettrici dell'uscita del canale. Le lunghezze d'onda centrali dei 4 canali di CWDM sono 1271, 1291, 1311 e 1331nm come membri della griglia di lunghezza d'onda di CWDM definita in ITU-T G694.2. Contiene un connettore duplex di LC per l'interfaccia ottica e un connettore di perno 38 per l'interfaccia elettrica. Per minimizzare la dispersione ottica nel sistema della lunga distanza, la fibra monomodale (SMF) deve applicarsi in questo modulo.
Specificazione
| Pacchetto | QSFP+ | Tasso di dati | 40Gbps (4×10Gbps) |
| Lunghezza d'onda concentrare | 1271/1291/1311/1331nm | Max Cable Distance | 30km |
| Connettore | Duplex LC | Tipo di media | SMF |
| Tipo del trasmettitore | 4 CWDM DFB non raffreddato | Tipo del ricevitore | APD |
| TX potenza di uscita | -3.7~4.5dBm | Sensibilità del ricevitore | <-18dbm> |
| Ottico-bilancio | dB 14,3 | Sovraccarico di Rx | >dB -1,5 |
| Sistema diagnostico di Digital | Di sostegno | Rapporto di estinzione | >dB 3,5 |
| OEM/ODM | Di sostegno | Gamma di temperature | 0 a 70°C (32 - 158°F) |
| Garanzia | 3 anni | Protocolli | QSFP+ MSA, IEEE 802.3bm |
Caratteristiche
Applicazione
Norma
Per più delle nostre serie del ricetrasmettitore 40GBASE, riferisca prego alla seguente forma
| P/N | Descrizione | Lunghezza d'onda | Portata | Tipo della fibra | Potere di TX (dBm) | Sen di Rx. (dBm) |
| GTQ-M85A4-02DC | 40G SR4 | 850nm | 150m | MMF | -7.6~2.4 | <-9> |
| GTQ-B08A4-02DC | 40G SR BiDi | 850/900nm | 150m | MMF | -4~5 | <-11> |
| GTQ-B08A4-04DC | 40G eSR4 | 850nm | 300m | MMF | -7.5~0 | <-11> |
| GTQ-M13A4-02DC | 40G PSM IR4 | 1310nm | 1.4km | SMF | -5.5~1.5 | <-11> |
| GTQ-L13A4-M2DC | 40GBASE-UNIV | 1310nm | 150m/2km | MMF/SMF | -7~4.3/-10~2.3 | <-10> |
| GTQ-L13A4-02DC | 40G LR4 Lite | 1310nm CWDM | 2km | SMF | -7~2.3 | <-11> |
| GTQ-M13A4-10DC | 40G LR4 | 1310nm CWDM | 10km | SMF | -7~2.3 | <-11> |
| GTQ-M13A4-10DC | 40G PSM4 | 1310nm | 10km | SMF | -6~-1 | <-14> |
| GTQ-M13A4-20DC | 40G eLR4 | 1310nm CWDM | 20km | SMF | -4.5~2.3 | <-12> |
| GTQ-B13A4-40DC | 40G ER4 | 1310nm CWDM | 40km | SMF | -2.7~4.5 | <-21> |
| GTQ-M13A4-02DC | 40G PSM4 Lite | 1310nm | 2km | SMF | -6~-1 | <-14> |
| GTQ-B13A4-30DC | 40G ER4 Lite | 1310nm CWDM | 30km | SMF | -3.7~4.5 | <-18> |
| Nota | OEM/ODM ha sostenuto | |||||
