Dettagli:
|
| Nome di prodotto: | 40G SR BD | Velocità di trasmissione: | 40Gbps |
|---|---|---|---|
| Fattore forma: | QSFP+ | lunghezza d'onda: | 832nm - 918nm |
| Transmissione a fibra ottica: | 150m@OM4/100m@OM3 | Interfaccia: | Recipiente duplex di LC |
| Punto culminante: | 40GBASE-SR4 QSFP+ MMF 832nm – 918nm VCSEL 150M Dual LC | ||
| Evidenziare: | Ricetrasmettitore ottico di BiDi QSFP+,40GBASE ricetrasmettitore ottico dello SR QSFP+,modulo di 918nm MMF |
||

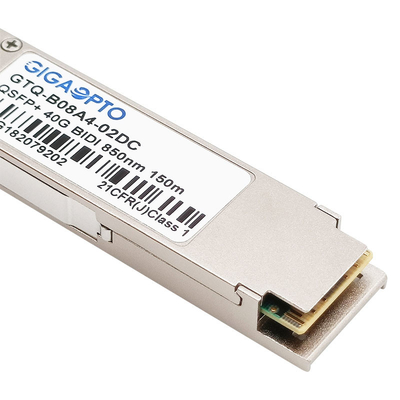

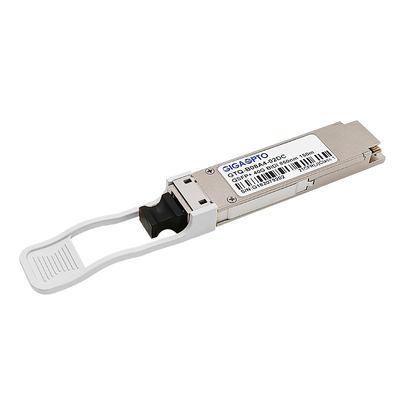

Modulo ottico duplex bidirezionale del ricetrasmettitore di 40GBASE-SR QSFP+ LC MMF per Ethernet e Data Center
Descrizione
Il modulo bidirezionale del ricetrasmettitore dello SR del GTQ-B08A4-02DC QSFP+ di Gigaopto (BiDi) è un ricetrasmettitore ottico pluggable con l'interfaccia duplex del connettore di LC per la breve portata della comunicazione dei dati e le applicazioni di interconnessione facendo uso di fibra mista (MMF).
Il ricetrasmettitore di QSFP+ 40Gbps BiDi internamente multiplexa un'interfaccia di XLPPI 4x10G in due canali elettrici 20Gb/s, trasmettenti e riceventi ciascuno otticamente oltre una fibra semplice di LC facendo uso dell'ottica bidirezionale. Ciò provoca una larghezza di banda aggregata di 40Gbps in un cavo duplex di LC.
Sostiene il collegamento 40Gbps sopra un cavo duplex di MMF mentre permette che 40G sia spiegato facendo uso della stessa infrastruttura di 10G (10GBASE-SR) senza la necessità di aggiungere tutte le fibre.
Può raggiungere fino a 150m sopra OM4 fibra mista (MMF) facendo uso di 832nm alle lunghezze d'onda 918nm sopra i connettori di LC.
Questo ricetrasmettitore di 40G SR4 BD fornisce le soluzioni di Ethernet di potere basso e di alta densità 40GBASE per il centro dati, la rete di computer a alto rendimento, il centro di impresa e le applicazioni di strato di distribuzione.
È pienamente compatibile con QSFP+ MSA, IEEE 802.3ba-2010.
Specificazione
| Pacchetto | QSFP+ | Tasso di dati (GBP) | 40Gbps |
| Lunghezza d'onda concentrare | 832nm ~ 918nm | Trasmissione via cavo | 150m@OM4/100m@OM3 |
| Interfaccia | Duplex di LC | Tipo di cavo | MMF |
| Tipo del trasmettitore | VCSEL 850/900nm | Tipo del ricevitore | PIN |
| Potere di TX per vicolo | -4~5dBm | Sensibilità di RX per vicolo | <-11> |
| Elettrico bilancio | 6dB | Rapporto di estinzione | >3.5dB |
| Dissipazione di potere | ≤3.5W | CDR | senza |
| DDM/DOM | N/A | Temperatura di funzionamento | 0 a 70°C (32 - 158°F) |
| Funzione di FEC | Di sostegno | OEM/ODM | Di sostegno |
| Protocolli | 40G Ethernet, IEEE802.3ba-2010, MSA compiacente | ||
| Conformità | IEC/EN 61000-4-2, IEC-60825, FDA 21CFR 1040,10 e 1040,11, RoHS | ||
Caratteristiche
Applicazioni
Norma
Caratteristiche elettriche (= VCC = 3,13 - 3,47 volt SUPERIORI del °C 0 - 70,)
| Parametro | Simbolo | Min | Tipo | Massimo | Unità | Nota |
| Tasso di dati per Manica | - |
10,312 5 |
11,2 | GBP | ||
| Consumo di energia | - | 2,5 | 3,5 | W | ||
| Rifornimento corrente | Icc | 0,75 | 1,0 | |||
| Ingresso/uscita di controllo Tensione alto | VIH | 2,0 | Vcc | V | ||
| Ingresso/uscita di controllo Tensione-basso | VIL | 0 | 0,7 | V | ||
| Direzione obliqua di Inter Manica | TSK | 150 | Ps | |||
| Durata di RESETL | 10 | Noi | ||||
| RESETL De-asseriscono il tempo | 100 | spettrografia di massa | ||||
| Di potere in tempo | 100 | spettrografia di massa | ||||
| Trasmettitore | ||||||
|
Singola tensione in uscita conclusa Tolleranza |
0,3 | 4 | V | 1 | ||
|
Tensione di modo comune Tolleranza |
15 | sistemi MV | ||||
| Trasmetta la tensione di differenza dell'input | VI | 120 | 1200 | sistemi MV | ||
| Trasmetta l'impedenza introdotta di differenza | ZIN | 80 | 100 | 120 | ||
| Nervosismo introdotto dipendente di dati | DDJ | 0,1 | UI | |||
| Immissione dei dati il nervosismo totale | TJ | 0,28 | UI | |||
| Ricevitore | ||||||
| Singola tensione in uscita conclusa | 0,3 | 4 | V | |||
| Tolleranza | ||||||
| Tensione di differenza dell'uscita di Rx | Vo | 600 | 800 | sistemi MV | ||
| Aumento dell'uscita di Rx e tensione di caduta | Tr/Tf | 35 | ps | 1 | ||
| Nervosismo totale | TJ | 0,7 | UI | |||
| Nervosismo deterministico | Il DJ | 0,42 | UI | |||
Parametri ottici (= VCC = 3,0 - 3,6 volt SUPERIORI del °C 0 - 70,)
| Parametro | Simbolo | Min | Tipo | Massimo | Unità | Rif. |
| Trasmettitore | ||||||
| Lunghezza d'onda ottica CH1 | λ | 832 | 850 | 868 | nanometro | |
| Lunghezza d'onda ottica CH2 | λ | 882 | 900 | 918 | nanometro | |
| Larghezza spettrale di RMS | Pm | 0,5 | 0,65 | nanometro | ||
| Potere ottico medio per Manica | Pavg | -4 | -2,5 | +5,0 | dBm | |
| Laser fuori da potere per Manica | Poff | -30 | dBm | |||
| Rapporto ottico di estinzione | ER | 3,5 | dB | |||
| Rumore relativo di intensità | Rin | -128 |
dB/H Z |
1 | ||
| Tolleranza ottica di attenuazione di riflessione | 12 | dB | ||||
| Ricevitore | ||||||
| Lunghezza d'onda concentrare ottica CH1 | λ | 882 | 900 | 918 | nanometro | |
| Lunghezza d'onda concentrare ottica CH2 | λ | 832 | 850 | 868 | nanometro | |
| Sensibilità del ricevitore per Manica | R | -11 | dBm | |||
| Alimentazione in ingresso entrata massima | PMAX | +0,5 | dBm | |||
| Riflettanza del ricevitore | Rrx | -12 | dB | |||
| Il LOS De-asserisce | LOSD | -14 | dBm | |||
| Il LOS asserisce | LOSA | -30 | dBm | |||
| Isteresi di LOS | LOSH | 0,5 | dB | |||
Nota
1. riflessione 12dB
Compatibilità
Gigaopto fabbrica ed immagazzina una gamma completa di ricetrasmettitori ottici fino a 100G. Tutti i nostri moduli ottici del ricetrasmettitore qualità-sono provati a compatibilità con l'ambiente del commutatore dell'obiettivo e sono 100% compatibile con le marche importanti quali Cisco, broccato, HP, il ginepro, HW, Alcatel-Lucent, l'estremo, il Arista, Force10, il D-collegamento, 3Com, ecc. ed offrono una garanzia di tre anni.
Per questo ricetrasmettitore del BD dello SR di GTQ-B08A4-02DC 40G, riferisca prego alla tavola della corrispondenza di P/N. Se avete bisogno della più compatibilità, non esiti prego a lasciarci sapere.
| Marca/numero del pezzo compatibili corrispondenti | |||
| Marca | Numero del pezzo | Marca | Numero del pezzo |
| Gigaopto | GTQ-B08A4-02DC | Arista | QSFP-40G-SRBD |
| Cisco | QSFP-40G-SR-BD | Ginepro | JNP-QSFPP-40G-BXSR |
| H3C | QSFP-40G-BIDI-SR-MM850 | HW | QSFP-40G-SR-BD |
Dimensioni meccaniche
Per più delle nostre serie del ricetrasmettitore 40GBASE, riferisca prego alla seguente forma
| P/N | Descrizione | Portata | TX/RX | Potere di TX (dBm) | Sen di Rx. (dBm) | Connettore |
| GTQ-M85A4-02DC | 40G SR4 | 150m | 850nm VCSEL/PIN | -7.6~2.4 | <-9> | MTP/MPO-12 |
| GTQ-B08A4-02DC | 40G SR BiDi | 150m | 850/900nm VCSEL/PIN | -4~5 | <-11> | LC |
| GTQ-B08A4-04DC | 40G eSR4 | 300m | 850nm VCSEL/PIN | -7.5~0 | <-9> | MTP/MPO-12 |
| GTQ-M13A4-02DC | 40G PSM IR4 | 1.4km | 1310nm FP/PIN | -5.5~+1.5 | <-11> | MTP/MPO-12 |
| GTQ-L13A4-M2DC | 40GBASE-UNIV | 150m/2km | 1310nm DFB/PIN | -7~4.3/-10~2.3 | <-10> | LC |
| GTQ-L13A4-02DC | 40G LR4 Lite | 2km | CWDM DFB/PIN | -7~2.3 | <-11> | LC |
| GTQ-M13A4-10DC | 40G LR4 | 10km | CWDM DFB/PIN | -7~2.3 | <-11> | LC |
| GTQ-M13A4-10DC | 40G PSM4 | 10km | 1310nm DFB/PIN | -6~-1 | <-14> | MTP/MPO-12 |
| GTQ-M13A4-20DC | 40G eLR4 | 20km | CWDM DFB/PIN | -4.5~2.3 | <-12> | LC |
| GTQ-B13A4-40DC | 40G ER4 | 40km | CWDM DFB/APD | -2.7~4.5 | <-21> | LC |
| GTQ-M13A4-02DC | 40G PSM4 Lite | 2km | 1310nm DFB/PIN | -6~-1 | <-14> | MTP/MPO-12 |
| GTQ-B13A4-30DC | 40G ER4 Lite | 30km | CWDM DFB/APD | -3.7~4.5 | <-18> | LC |
