Dettagli:
|
| Nome di prodotto: | 40GBASE SWDM4 | Tasso della data: | 40Gb/s |
|---|---|---|---|
| Fattore forma: | QSFP+ | Distanza: | 440m@OM5/350m@OM4/240m@OM3 |
| Connettore: | Duplex LC | Componente: | VCSEL + PIN |
| Punto culminante: | QSFP-40G-CSR-S, 40G SWDM4 | ||
| Evidenziare: | Ricetrasmettitore ottico di QSFP+ MMF,ricetrasmettitore ottico di 850nm MMF,40GBASE SWDM4 |
||
Sulla base di un accordo multi-standard di industria (SWDM-MSA), più interoperabilità aperta che l'altra soluzione privata come QSFP-SR-BD
In modo redditizio larghezza di banda che migliora da 10G a 40G senza fibre attuali cambianti
Descrizione

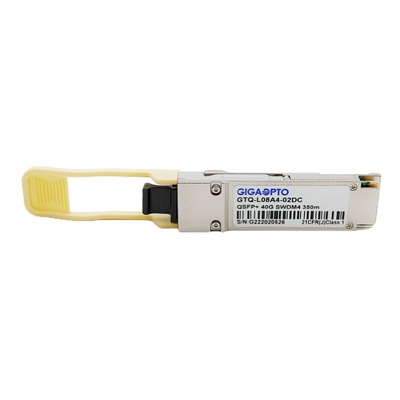

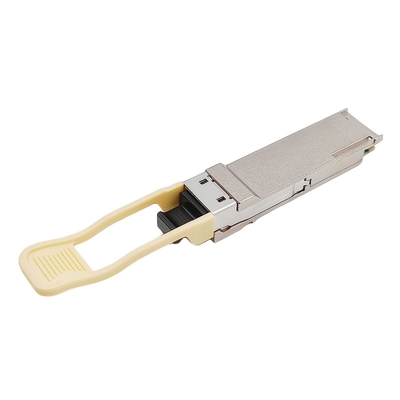

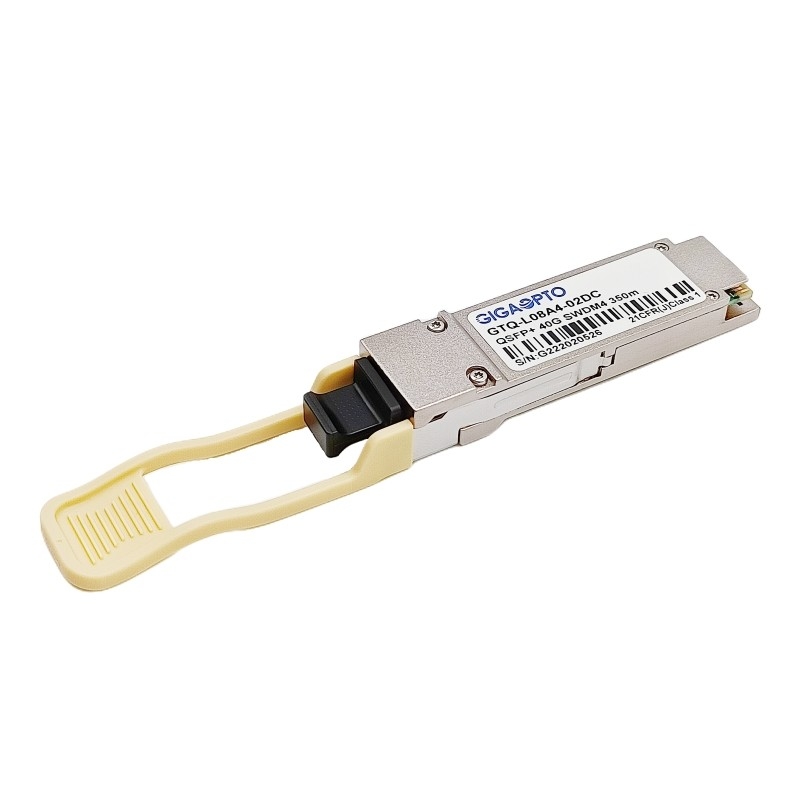

Il GTQ-L08A4-02DC è un genere di ricetrasmettitore ottico pluggable utilizza la tecnologia di SWDM (multisala a onde corte di divisione) che lavora con la fibra mista, fornente 4 canali nella regione 850-940nm a 10Gbps/lanes, che può trasmettere un segnale multiplexato 40G sopra l'ampia banda OM5 alle lunghezze fino a 440m (240m su OM3/350m su OM4) con un connettore duplex di LC.
Usa due fibre (duplex) invece di otto (SR4), questo 40G SWDM4-S è una soluzione più redditizia del ricetrasmettitore per 10G alle applicazioni di migrazione 40G.
I ricetrasmettitori di QSFP+ 40Gbase-SWDM4 sono soddisfacenti rispetto all'interfaccia elettrica di QSFP+ MSA e di IEEE 802.3ba XLPPI.
Le funzioni di sistemi diagnostici di Digital sono disponibili via un'interfaccia di I2C, come specificato dal QSFP+ MSA.
Specificazione
| Categoria di prodotto | 40Gbase SWDM4 | P/N | GTQ-L08A4-02DC |
| Fattore forma | QSFP+ | Dato ordine | 41.2Gbps (4×10.3Gbps) |
| Distanza di collegamento | 440m@OM5/350m@OM4/240m@OM3 | Tipo di media | MMF |
| Lunghezza d'onda (CH1-CH4) | 850nm, 880nm, 910nm, 940nm | Connettore | Duplex di LC |
| Tensione di alimentazione elettrica | +3.3V (tipico) | Consumo di energia | ≤ 3.5W |
| Tipo del trasmettitore | 850mm VCSEL | Tipo del ricevitore | PIN |
| Potere del trasmettitore | -7,5 ~ +3dBm | Sensibilità del ricevitore | < -9=""> |
| Rapporto di estinzione | > 2dB | DOM/DDM | supporto |
| Ambiente | Funzionamento: 0 a 70°C | Garanzia | 3 anni |
| Stoccaggio: -40°C a 85°C | Compiacente | CE/FCC/RoHS | |
| Protocolli | 40G Ethernet, SFF-8436, SFF-8636, MSA compiacente | ||
Caratteristica
Applicazioni
Caratteristiche ottiche
| Charactoristics elettrico del segnale in ingresso del trasmettitore (TP1) |
Min |
Tipico |
Massimo |
Unità |
Circostanze |
| Tolleranza di tensione dell'ingresso sbilanciato | -0,3 | 4 | V | Terreno comunale riferito a del segnale TP1 | |
| Tolleranza di tensione in ingresso di comune-modo di CA | 15 | sistemi MV | RMS | ||
| Attenuazione di riflessione dell'ingresso differenziale | Vedi 86A.4.1.1 | dB | 10MHz a 11.1GHz | ||
| Diffrential ad attenuazione di riflessione dell'input di comune-modo | 10 | dB | 10MHz a 11.1GHz | ||
| Tolleranza del nervosismo J2 | 0,17 | UI | |||
| Tolleranza del nervosismo J9 | 0,29 | UI | |||
| Tolleranza dipendente di restringimento di larghezza di impulso di dati (DDPWS) |
0,07 |
UI |
|||
| Valori di specificazione | |||||
|
Coordinate della maschera di occhio: X1, X2 Y1, Y2 |
0,11, 0,31 95.350 |
UI sistemi MV |
Colpisca Ratio=5E-5 |
||
| Segnale VMA di calibratura di diafonia | 850 | sistemi MV |
Mentre segnale di calibratura di conformità |
||
| Tempi di transizione del segnale di calibratura di diafonia, 20% - 80% |
34 |
ps |
|||
| Charactoristics elettrico del segnale in uscita del ricevitore (TP4) |
Min |
Tipico |
Massimo |
Unità |
|
|
Singolo campo di tolleranza concluso di tensione in uscita |
-0,3 |
4 |
V |
Terreno comunale riferito a del segnale |
|
| Tensione in uscita di comune-modo di CA (RMS) | 7,5 | sistemi MV | |||
| Disadattamento di termine a 1MHz | 5 | % | |||
| Attenuazione di riflessione dell'uscita differenziale | Vedi 86A.4.2.1 | dB | 10MHz a 11,1 gigahertz | ||
| attenuazione di riflessione dell'uscita di Comune-modo | Vedi 86A.4.2.2 | dB | 10MHz a 11,1 gigahertz | ||
| Tempo di transizione dell'uscita, 20% - 80% | 28 | ps | |||
| Uscita del nervosismo J2 | 0,42 | UI | |||
| Uscita del nervosismo J9 | 0,65 | UI | |||
| Valori di specificazione | |||||
|
Coordinate della maschera di occhio: X1, X2 Y1, Y2 |
0,29, 0,5 150.425 |
UI sistemi MV |
Colpisca ratio=5E-5 |
||
| Fonte VMA, ogni vicolo di diafonia | 700 | sistemi MV | A TP1a | ||
| Tempi di transizione di fonte di diafonia, 20% - 80% | 37 | PS | A TP1a | ||
Caratteristiche elettriche
| Charactoristics elettrico del segnale in ingresso del trasmettitore (TP1) |
Min |
Tipico |
Massimo |
Unità |
Circostanze |
| Tolleranza di tensione dell'ingresso sbilanciato | -0,3 | 4 | V | Terreno comunale riferito a del segnale TP1 | |
| Tolleranza di tensione in ingresso di comune-modo di CA | 15 | sistemi MV | RMS | ||
| Attenuazione di riflessione dell'ingresso differenziale | Vedi 86A.4.1.1 | dB | 10MHz a 11.1GHz | ||
| Diffrential ad attenuazione di riflessione dell'input di comune-modo | 10 | dB | 10MHz a 11.1GHz | ||
| Tolleranza del nervosismo J2 | 0,17 | UI | |||
| Tolleranza del nervosismo J9 | 0,29 | UI | |||
| Tolleranza dipendente di restringimento di larghezza di impulso di dati (DDPWS) |
0,07 |
UI |
|||
| Valori di specificazione | |||||
|
Coordinate della maschera di occhio: X1, X2 Y1, Y2 |
0,11, 0,31 95.350 |
UI sistemi MV |
Colpisca Ratio=5E-5 |
||
| Segnale VMA di calibratura di diafonia | 850 | sistemi MV |
Mentre segnale di calibratura di conformità |
||
| Tempi di transizione del segnale di calibratura di diafonia, 20% - 80% |
34 |
ps |
|||
| Charactoristics elettrico del segnale in uscita del ricevitore (TP4) |
Min |
Tipico |
Massimo |
Unità |
|
|
Singolo campo di tolleranza concluso di tensione in uscita |
-0,3 |
4 |
V |
Terreno comunale riferito a del segnale |
|
| Tensione in uscita di comune-modo di CA (RMS) | 7,5 | sistemi MV | |||
| Disadattamento di termine a 1MHz | 5 | % | |||
| Attenuazione di riflessione dell'uscita differenziale | Vedi 86A.4.2.1 | dB | 10MHz a 11,1 gigahertz | ||
| attenuazione di riflessione dell'uscita di Comune-modo | Vedi 86A.4.2.2 | dB | 10MHz a 11,1 gigahertz | ||
| Tempo di transizione dell'uscita, 20% - 80% | 28 | ps | |||
| Uscita del nervosismo J2 | 0,42 | UI | |||
| Uscita del nervosismo J9 | 0,65 | UI | |||
| Valori di specificazione | |||||
|
Coordinate della maschera di occhio: X1, X2 Y1, Y2 |
0,29, 0,5 150.425 |
UI sistemi MV |
Colpisca ratio=5E-5 |
||
| Fonte VMA, ogni vicolo di diafonia | 700 | sistemi MV | A TP1a | ||
| Tempi di transizione di fonte di diafonia, 20% - 80% | 37 | PS | A TP1a | ||
Specifiche di controllo diagnostico di Digital
| Parametri | Unità | Specificazione |
| Monitor di temperatura | °C | ± 3 |
| Di controllo di tensione | V | ± 5% |
| Monitor di I_bias | mA | ± 10% |
| Monitor ricevuto di potere (Rx) | dB | ± 3,0 |
| Trasmetta il monitor di potere (Tx) | dB | ± 3,0 |
Dimensioni meccaniche
