Dettagli:
|
Nome di prodotto: | QSFP 40GBASE-LR4L | Di velocità di trasferimento di bit: | 40Gbps |
---|---|---|---|
lunghezza d'onda: | 1310nm CWDM (1270nm-1330nm) | Tipo della fibra: | SMF |
Tipo di LD/PD: | DFB/PIN | Trasmissione: | 2km |
Connettore: | Duplex LC | Garanzia: | 36-month |
Punto culminante: | QSFP+ 40GbE LR4L per i DOM del recipiente di 2km LC | ||
Evidenziare: | Ricetrasmettitore di fibra ottica di QSFP+,DOM Optical Fiber Transceiver,Ricetrasmettitore della fibra di LC |

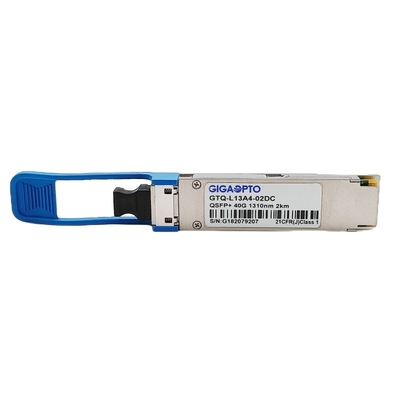

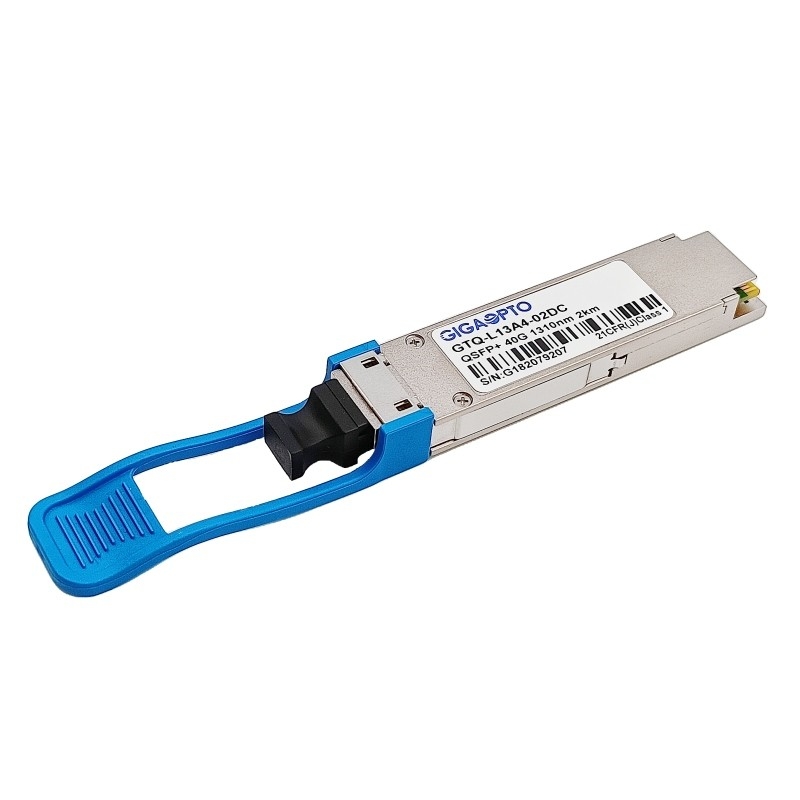

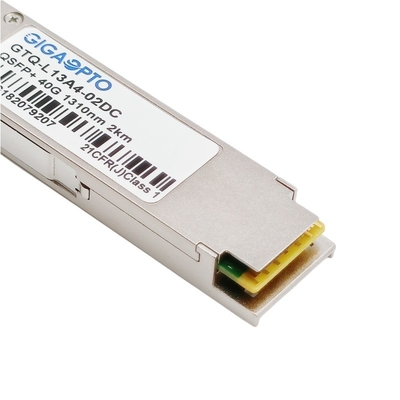

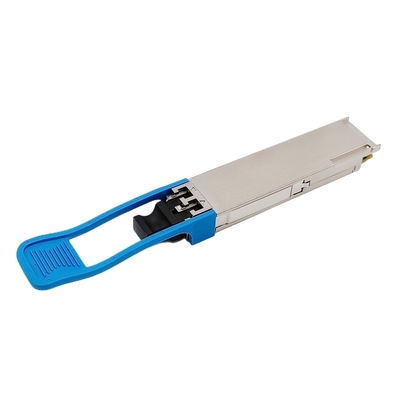

Modulo ottico del ricetrasmettitore di QSFP+ 40GBASE-LR4L 1310nm 2km DOM Duplex LC SMF per Ethernet e Data Center
Descrizione
Il ricetrasmettitore del GTQ-L13A4-02DC QSFP LR4 Lite di Gigaopto è un modulo progettato per le applicazioni di comunicazioni ottiche di 2km. La progettazione è compiacente a 40GBASE-LR4 della norma di IEEE P802.3ba.
Il modulo converte 4 canali di input di dati elettrici 10.3125Gb/s in 4 segnali ottici di CWDM e li multiplexa in un singolo canale per la trasmissione ottica 40Gb/s. Inverso, dal lato del ricevitore, il modulo otticamente demultiplexa un input 40Gb/s in 4 segnali dei canali di CWDM e li converte in 4 dati elettrici dell'uscita del canale.
Le lunghezze d'onda centrali dei 4 canali di CWDM sono 1271, 1291, 1311 e 1331nm come membri della griglia di lunghezza d'onda di CWDM definita in ITU-T G.694.2. Contiene un connettore duplex di LC per l'interfaccia ottica e un connettore di perno 38 per l'interfaccia elettrica. Per minimizzare la dispersione ottica nel sistema della lunga distanza, la fibra monomodale (SMF) deve applicarsi in questo modulo.
Il prodotto è progettato con il fattore forma, collegamento ottico/elettrico e l'interfaccia diagnostica digitale secondo l'accordo di Multi-fonte di QSFP+ (MSA). È stato destinato per riempire le condizioni di gestione esterne più dure compreso la temperatura, l'umidità e l'interferenza di EMI.
Specificazione
Pacchetto | QSFP | Velocità di trasferimento dati | 41.2Gbps (4×10.3Gbps) |
Lunghezza d'onda concentrare | 1310nm CWDM | Max Reach | 2km |
Interfaccia | Duplex di LC | Tipo della fibra | SMF |
Tipo del trasmettitore | DFB | Tipo del ricevitore | PIN |
Potere di TX per vicolo | -7~2.3dBm | Sensibilità di RX per vicolo | <-11> |
Elettrico bilancio | 4.5dB | Sovraccarico di RX | >2.3dBm |
Dissipazione di potere | ≤3.5W | Rapporto di estinzione | >3.5dB |
Ospite FEC | Di sostegno | Rapporto di errore nella trasmissione del bit (BER) | 1E-12 |
DOM | Di sostegno | Temperatura di funzionamento | 0 a 70°C (32 - 158°F) |
OEM/ODM | Di sostegno | BTMF | 5,000,000Hours |
Protocolli | 40G Ethernet, Manica della fibra di Infiniband, SATA/SAS3, MSA compiacente |
Caratteristiche
Applicazione
Norma
Specifiche elettriche
Parametro | Simbolo | Min | Tipico | Massimo | Unità | Note |
Consumo di energia | 3,5 | W | ||||
Rifornimento corrente | Icc | 1,1 | ||||
Tempo acceso di inizializzazione del ricetrasmettitore | 2000 | spettrografia di massa | 1 | |||
Trasmettitore (ogni vicolo) | ||||||
Tolleranza di tensione dell'ingresso sbilanciato (nota 2) | -0,3 | 4,0 | V | Segnale riferito a TP1 | ||
Il modo comune di CA la tolleranza di tensione in ingresso | 15 | sistemi MV | RMS | |||
Tensione dell'ingresso differenziale | 50 | mVpp | LOSA | |||
Soglia dell'oscillazione | Soglia | |||||
Oscillazione di tensione dell'ingresso differenziale | Zin, pp | 190 | - | 700 | mVpp | - |
Impedenza dell'ingresso differenziale | Zin | 90 | 100 | 110 | ohm | - |
Ricevitore (ogni vicolo) | ||||||
Tensione in uscita asimmetrica | -0,3 | 4,0 | V | Terreno comunale riferito a del segnale | ||
Tensione in uscita di modo comune di CA | 7,5 | sistemi MV | RMS | |||
Oscillazione differenziale di tensione in uscita | Zout, pp | 300 | 850 | mVpp | ||
Impedenza dell'uscita differenziale | Zout | 90 | 100 | 110 | ohm |
Caratteristiche ottiche
Parametro | Simbolo | Min | Tipico | Massimo | Unità | Note |
Lunghezza d'onda del vicolo |
L0 | 1264,5 | 1271 | 1277,5 | nanometro | |
L1 | 1284,5 | 1291 | 1297,5 | nanometro | ||
L2 | 1304,5 | 1311 | 1317,5 | nanometro | ||
L3 | 1324,5 | 1331 | 1337,5 | nanometro | ||
Trasmettitore | ||||||
SMSR | SMSR | 30 | dB | |||
Potere medio totale del lancio | Pinta | 8,3 | dBm | |||
Potere medio del lancio, ogni vicolo | PAVG | -7,0 | 2,3 | dBm | ||
OMA, ogni vicolo | POMA | -6,0 | 3,5 | dBm | 1 | |
Differenza nel potere del lancio fra qualsiasi due vicoli (OMA) | Ptx, differenza | 6,5 | dB | |||
Potere del lancio in OMA meno la pena della dispersione e del trasmettitore (TDP), ogni vicolo |
-6,8 |
dBm |
||||
TDP, ogni vicolo | TDP | 2,6 | dB | |||
Rapporto di estinzione | ER | 3,5 | dB | |||
RIN20OMA | RIN | -128 | dB/Hz | |||
Tolleranza ottica di attenuazione di riflessione | TOL | 20 | dB | |||
Riflettanza del trasmettitore | RT | -12 | dB | |||
Maschera di occhio {X1, X2, X3, Y1, Y2, Y3} | {0,25, 0,4, 0,45, 0,25, 0,28, 0,4} | 2 | ||||
Trasmettitore spento del lancio medio, ogni vicolo | Poff | -30 | dBm | |||
Ricevitore | ||||||
Soglia di danno, ogni vicolo | THd | 4,5 | dBm | 3 | ||
Media totale ricevere potere | 8,3 | dBm | ||||
La media riceve il potere, ogni vicolo | -11,6 | 2,3 | dBm | |||
Ricevi il potere (OMA), ogni vicolo | 3,5 | dBm | ||||
Sensibilità del ricevitore (OMA), ogni vicolo | SEN | -11,5 | dBm | |||
Il LOS asserisce | LOSA | -28 | dBm | |||
LOS Deassert | LOSD | -15 | dBm | |||
Isteresi di LOS | LOSH | 0,5 | dB | |||
Frequenze d'interdizione superiori elettrica di dB del ricevitore 3, ogni vicolo | Fc | 12,3 | Gigahertz |
Nota:
1. Anche se il TDP < 1="" dB="">
2. Si veda figura 2 qui sotto.
3. Il ricevitore potrà tollerare, senza danno, l'esposizione continua ad un segnale in ingresso ottico modulato che ha questo livello di potere su un vicolo. Il ricevitore non deve funzionare correttamente a questa alimentazione in ingresso di entrata.
4. Misurato con il segnale della prova di conformità all'input del ricevitore per i BER = 1x10-12.
5. La pena verticale della chiusura dell'occhio ed il nervosismo sollecitato dell'occhio sono condizioni di prova per la misurazione della sensibilità sollecitata del ricevitore. Non sono caratteristiche del ricevitore.
Compatibilità
I ricetrasmettitori ottici di Gigaopto sono 100% compatibile con tutte le marche importanti del commutatore e non danneggieranno i dispositivi dell'OEM.
Per assicurare la qualità e la compatibilità dei nostri prodotti, ogni prodotto è provato con attenzione sull'attrezzatura corrispondente prima della consegna ai clienti.
Per questa compatibilità di GTQ-L13A4-02DC, riferisca prego alla tavola della corrispondenza di P/N. Se la marca ed il numero del pezzo che state cercando non è elencata qui sotto, prego sappiamo e saremo deliziati per fornirgli più dettagli.
Marca/numero del pezzo compatibili corrispondenti | |||
Marca | Numero del pezzo | Marca | Numero del pezzo |
Gigaopto | GTQ-L13A4-02DC | Arista | QSFP-40G-LRL4 |
Cisco | WSP-Q40GLR4L | HW | 02311YVB |
Estremo | 10334 | Ginepro | JNP-QSFP-40GE-IR4 |
HPE H3C | JL286A | Broccato | 40G-QSFP-LR4L |
D-collegamento | DEM-QX02Q-IR4 | Mellanox | MC2210511-IR4 |
Reti F5 | F5-UPG-QSFP+IR4 | Fortinet | FG-TRAN-QSFP+IR |
Avago | QSFP-40GE-IR4 | Palo Alto Networks | PAN-40G-QSFP-LX4 |
H3C | QSFP-40G-LR4L-WDM1300 | MikroTik | Q+31DLC2D |
Telesis alleato | QSFPIR4 | Chelsio | SM40G-IR |
Il Bordo-centro | ET6401-IR4 | MRV | QSFP-40G-IR |
Intel | QSFP-IR4-40G | Ciena | QSFP-40GE-IR4 |
Check Point | CPAC-TR-40IR-SSM160-QSFP-C | AvayA | AA1404001-E6 |
Dimensioni del pacchetto
Il modulo è destinato per essere reclamo con la specificazione di QSFP+ MSA. Le dimensioni del pacchetto sono specificate in SFF-8436.
Per più delle nostre serie del ricetrasmettitore di QSFP+ 40GBASE, riferisca prego alla seguente forma
P/N | Descrizione | Lunghezza d'onda | Portata | TX/RX | Potere di TX (dBm) | Sen di Rx. (dBm) | Connettore |
GTQ-M85A4-02DC | 40G SR4 | 850nm | 150m | VCSEL/PIN | -7.6~2.4 | <-9> | MTP/MPO-12 |
GTQ-B08A4-02DC | 40G SR BiDi | 850/900nm | 150m | VCSEL/PIN | -4~5 | <-11> | LC |
GTQ-B08A4-04DC | 40G eSR4 | 850nm | 300m | VCSEL/PIN | -7.5~0 | <-11> | MTP/MPO-12 |
GTQ-M13A4-02DC | 40G PSM IR4 | 1310nm | 1.4km | DFB/PIN | -5.5~+1.5 | <-11> | MTP/MPO-12 |
GTQ-L13A4-M2DC | 40GBASE-UNIV | 1310nm | 150m/2km | DFB/PIN | -7~4.3/-10~2.3 | <-10> | LC |
GTQ-L13A4-02DC | 40G LR4 Lite | 1310nm CWDM | 2km | DFB/PIN | -7~2.3 | <-11> | LC |
GTQ-M13A4-10DC | 40G LR4 | 1310nm CWDM | 10km | DFB/PIN | -7~2.3 | <-11> | LC |
GTQ-M13A4-10DC | 40G PSM4 | 1310nm | 10km | DFB/PIN | -6~-1 | <-14> | MTP/MPO-12 |
GTQ-M13A4-20DC | 40G eLR4 | 1310nm CWDM | 20km | DFB/PIN | -4.5~2.3 | <-12> | LC |
GTQ-B13A4-40DC | 40G ER4 | 1310nm CWDM | 40km | DFB/APD | -2.7~4.5 | <-21> | LC |
GTQ-M13A4-02DC | 40G PSM4 Lite | 1310nm | 2km | DFB/PIN | -6~-1 | <-14> | MTP/MPO-12 |
GTQ-B13A4-30DC | 40G ER4 Lite | 1310nm CWDM | 30km | DFB/APD | -3.7~4.5 | <-18> | LC |
