Dettagli:
|
| Tipo di prodotto: | 1000Base doppio CSFP BIDI LX | Tasso di dati: | 1.25Gbps |
|---|---|---|---|
| Lunghezza d'onda di TX: | 2 x 1310nm | Lunghezza d'onda di RX: | 2 x 1550nm |
| Componente: | FP+PIN | Lunghezza di cavo: | 20km |
| Media: | G.652 SMF | Punto culminante: | Ricetrasmettitore compatto della fibra di SFP |
| Evidenziare: | BIDI CSFP,modulo del csfp,modulo del ricetrasmettitore di 1G SFP |
||

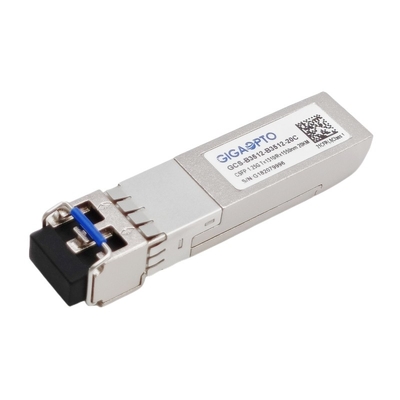

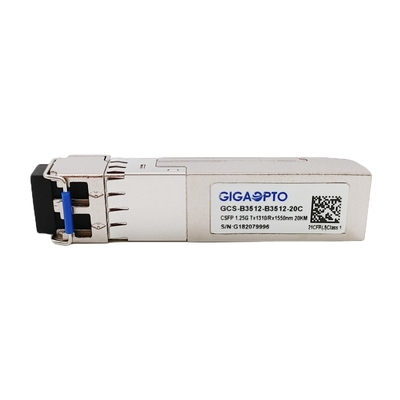

1.25G compatto SFP (CSFP) BiDI doppio 1310nm TX 1550 nanometro RX 20km
Descrizione
Questo piccolo ricetrasmettitore compatto di fattore forma CSFF è destinato per fornire le correnti bidirezionali doppie di traffico facendo uso di un porto di SFP, raddoppianti così la densità del porto e riducendo il consumo di energia con la metà del numero dei porti richiesti, sostiene 2 la x 1000Mbps fino a 20km sopra la fibra del singolo modo 9/125um.
Il ricetrasmettitore di CSFP BIDI LX è con due canali della comunicazione dei dati indipendenti, per ogni canale che separato questo ricetrasmettitore usa il trasmettitore altamente affidabile del laser di 1310nm FP ed il ricevitore di 1550nm PIN Photodiode, tutto il modulo per rispondere alle esigenze di sicurezza dei laser della classe 1.
È con il connettore di perno di SFP 20 per permettere la capacità calda della spina. Le funzioni diagnostiche di Digital sono disponibili via un'interfaccia di I2C specificata in SFP MSA SFF-8472.
Questo ricetrasmettitore di CSFP LX è pienamente compatibile comprimere l'opzione Pluggable 2 di MSA di piccolo fattore forma (CSFP) e CE/RoHS ha certificato.
Specifiche
| Serie del prodotto | 1G doppio CSFP | Numero del pezzo | GCS-B3512-B3512-20C |
| Pacchetto | CSFP | Tipo | 2x BiDi LX |
| Velocità di trasmissione (GBP) | 2x 1.25G | Conteggio del vicolo | 2x (Tx/Rx) |
| Max Link Length | 20km | Connettore | LC/UPC doppio |
| Lunghezza d'onda di TX (tipica) | 2x 1310nm | Lunghezza d'onda di RX (tipica) | 2x 1550nm |
| Tensione di alimentazione elettrica | +3.3V (tipico) | Dissipazione di potere | ≤ 1.3W |
| Componente di TX | FP | Componente di RX | PIN |
| Potere medio di TX | -9 ~ -3dBm | Sensibilità di RX | < -22dBm=""> |
| Rapporto di estinzione | > 9dB | Saturazione di RX | > -3dBm |
| Bilancio ottico (dB) | 13dB | DOM | Supporto |
| Ambiente | Funzionamento: 0 a 70°C | Garanzia | 3 anni |
| Stoccaggio: -40°C a 85°C | Peso | 0.025kg | |
| Protocolli | Gigabit Ethernet, MSA compiacente | ||
Caratteristiche
Applicazione
Caratteristiche ottiche ed elettriche
| Parametro | Simbolo | Min | Tipico | Massimo | Unità | Note | ||
| Trasmettitore | ||||||||
| Lunghezza d'onda del centro | λc | 1260 | 1310 | 1360 | nanometro | |||
| Larghezza spettrale (RMS) | ∆λ | 4 | nanometro | |||||
| Potenza di uscita medio | Pesce gatto | -9 | -3 | dBm | 1 | |||
| Rapporto di estinzione | ER | 9 | dB | |||||
| Tempo ottico di aumento/caduta (20%~80%) | tr/tf | 0,26 | NS | |||||
| Differenziale dell'oscillazione immissione dei dati | VIN | 400 | 1800 | sistemi MV | 2 | |||
| Impedenza differenziale introdotta | ZIN | 90 | 100 | 110 | Ω | |||
|
TX disattivano |
Disattivi | 2,0 | Vcc | V | ||||
| Permetta a | 0 | 0,8 | V | |||||
|
Errore di TX |
Errore | 2,0 | Vcc | V | ||||
| Normale | 0 | 0,8 | V | |||||
| Ricevitore | ||||||||
| Lunghezza d'onda del centro | λc | 1480 | 1550 | 1580 | nanometro | |||
| Sensibilità del ricevitore | -23 | dBm | 3 | |||||
| Sovraccarico del ricevitore | -3 | dBm | 3 | |||||
| Il LOS De-asserisce | LOSD | -23 | dBm | |||||
| Il LOS asserisce | LOSA | -35 | dBm | |||||
| Isteresi di LOS | 1 | 4 | dB | |||||
| Differenziale dell'oscillazione del emissione dei dati | Vout | 400 | 1800 | sistemi MV | 4 | |||
|
LOS |
Alto | 2,0 | Vcc | V | ||||
| Minimo | 0,8 | V | ||||||
1. Il potere ottico è lanciato in SMF.
2. Input di PECL, internamente CA-accoppiato e terminato.
3. Misurato con un modello di prova di PRBS 27-1 @1250Mbps, BER ≤1×10-12.
4. internamente CA-accoppiato.
