Dettagli:
|
Tipo: | 2-fiber 1G CSFP | Tasso di dati (GBP): | 1.244Gbps/1.244Gbps |
---|---|---|---|
Lunghezza d'onda di TX: | 2 x 1310nm | Lunghezza d'onda di RX: | 2 x 1550nm |
Componente: | DFB+PIN | Distanza: | 40km |
Temperatura: | Annuncio pubblicitario | Parole chiavi: | ricetrasmettitore della fibra di 1.244G CSFP |
Evidenziare: | 1000BASE CSFP,TX1550 CSFP,Ricetrasmettitore doppio di BIDI |
1000BASE CSFP si raddoppiano DOM di LC del ricetrasmettitore di BIDI 40km TX1550 RX1310 MP
Descrizione

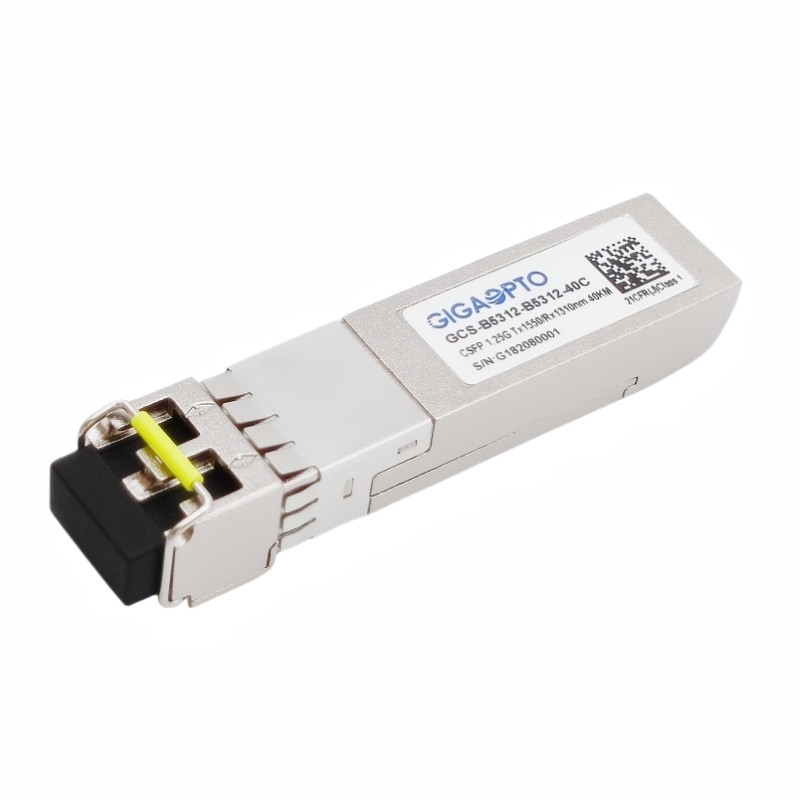

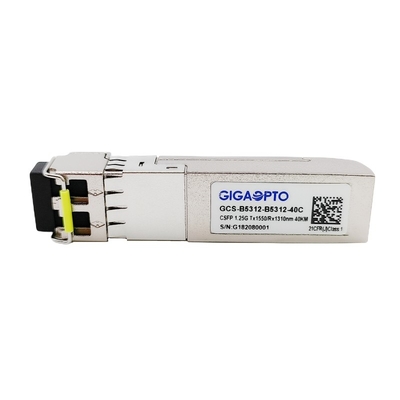

Questo ricetrasmettitore di GCS-B5312-B5312-40C CSFP è rendimento elevato e l'alto prodotto della stabilità che funziona nella temperatura standard, fornisce la capacità di lavorazione di 1000Base-BX 2-Channel fino ad un massimo di 40km sopra fibra monomodale (SMF) facendo uso di una lunghezza d'onda nominale di 1550nmTx/1310nmRx tramite connettore di LC.
Per ogni Manica, il ricetrasmettitore consiste di tre sezioni: un trasmettitore del laser di 1550nm DFB, un fotodiodo di PIN 1310nm integrati con un'unità di controllo del preamplificatore di trans-impedenza (TIA) e di MCU. Tutti i moduli soddisfanno la classe io requisiti di sicurezza dei laser.
I ricetrasmettitori sono compatibili con accordo compatto di Multi-fonte di SFP (MSA) e SFF-8472. per ulteriori informazioni, si riferiscono prego a SFP MSA
Specifiche
Serie del prodotto | Ricetrasmettitore doppio di 1000Base CSFP | P/N | GCS-B5312-B5312-40C |
Pacchetto | Compatto SFP | Tipo | 2 fibra BIDI |
Dato ordine (GBP) | 1.244G/1.244G | Conteggio del vicolo | 2x (Tx/Rx) |
Portata | 40km | Connettore | Duplex di LC/UPC |
Lunghezza d'onda di TX | 2x 1550nm | Lunghezza d'onda di RX | 2x 1310nm |
Tensione di potere | +3.3V (tipico) | Consumo di energia | ≤ 1.3W |
Tipo di TX | DFB | Tipo di RX | PIN |
TX potenza di uscita | -5 ~ 0dBm | Sensibilità di RX | < -25dBm=""> |
Rapporto di estinzione | > 9dB | Saturazione | > 0dBm |
Elettrico bilancio (dB) | 20dB | DDM | Accessorio |
Ambiente | Funzionamento: norma 0 a 70°C | Garanzia | 36-month |
Stoccaggio: -40°C a 85°C | MTBF | 1,000,000Hours | |
Protocolli | 1000BASE Ethernet, MSA compiacente, SFF-8472 |
Caratteristiche
Applicazione
Caratteristiche ottiche ed elettriche
Parametro | Simbolo | Min | Tipico | Massimo | Unità | Note | ||
Trasmettitore | ||||||||
Lunghezza d'onda del centro | λc | 1530 | 1550 | 1570 | nanometro | |||
Larghezza spettrale (- 20dB) | σ | 1 | nanometro | |||||
Rapporto laterale di soppressione di modo | SMSR | 30 | dB | |||||
Potenza di uscita medio | Pesce gatto | -5 | 0 | dBm | 1 | |||
Rapporto di estinzione | ER | 9 | dB | |||||
Tempo ottico di aumento/caduta (20%~80%) | tr/tf | 0,26 | NS | |||||
Differenziale dell'oscillazione immissione dei dati | VIN | 400 | 1800 | sistemi MV | 2 | |||
Impedenza differenziale introdotta | ZIN | 90 | 100 | 110 | Ω | |||
TX disattivano |
Disattivi | 2,0 | Vcc | V | ||||
Permetta a | 0 | 0,8 | V | |||||
Errore di TX |
Errore | 2,0 | Vcc | V | ||||
Normale | 0 | 0,8 | V | |||||
Ricevitore | ||||||||
Lunghezza d'onda del centro | λc | 1290 | 1310 | 1330 | nanometro | |||
Sensibilità del ricevitore | -25 | dBm | 3 | |||||
Sovraccarico del ricevitore | 0 | dBm | 3 | |||||
Il LOS De-asserisce | LOSD | -27 | dBm | |||||
Il LOS asserisce | LOSA | -40 | dBm | |||||
Isteresi di LOS | 1 | 4 | dB | |||||
Differenziale dell'oscillazione del emissione dei dati | Vout | 400 | 1800 | sistemi MV | 4 | |||
LOS |
Alto | 2,0 | Vcc | V | ||||
Minimo | 0,8 | V |
Note:
1. Il potere ottico è lanciato in SMF.
2. Input di PECL, internamente CA-accoppiato e terminato.
3. Misurato con un modello di prova di PRBS 223-1 @1244Mbps, BER ≤1×10-12.
4. Internamente CA-accoppiato.
