Dettagli:
|
| Tipo di prodotto: | CSFP LX | Tasso di dati: | 1.25Gbps/1.25Gbps |
|---|---|---|---|
| Lunghezza d'onda di TX: | 2 x 1490nm | Lunghezza d'onda di RX: | 2 x 1310nm |
| Distanza di collegamento: | 20km | Media: | Fibra di singolo modo |
| Parole chiavi: | 2 modulo del ricetrasmettitore dei canali BIDI CSFP | ||
| Evidenziare: | 2 canali BIDI CSFP,1000Base BIDI CSFP,Modulo compatto del ricetrasmettitore di SFP |
||

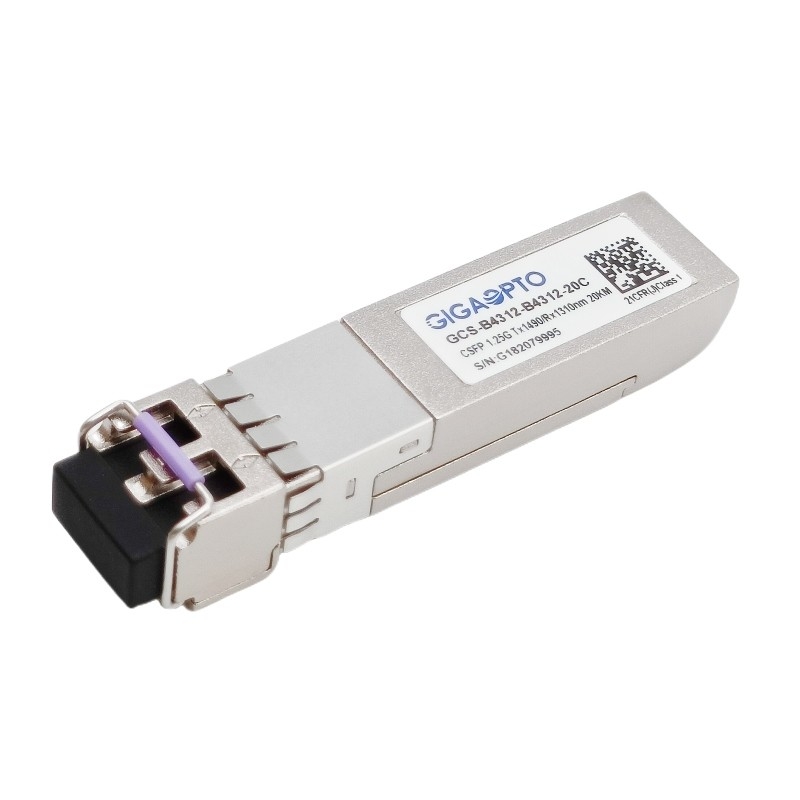

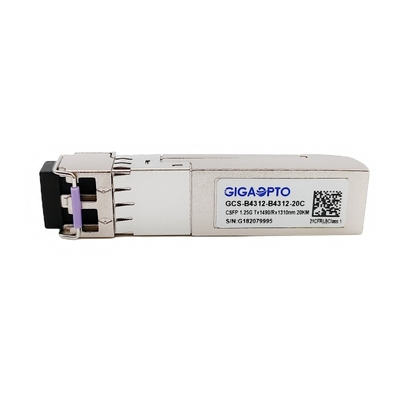

1000Base 2 incanala i DOM del modulo TX1490nm/RX1310nm 20km LC del ricetrasmettitore di BIDI CSFP
Descrizione
Il ricetrasmettitore di CSFP BIDI LX20 è con due canali della comunicazione dei dati indipendenti, per ogni canale che separato questa unità del ricetrasmettitore usa un trasmettitore altamente affidabile del laser di 1490nm DFB e un ricevitore di 1310nm PIN Photodiode, che permetteranno ai venditori di sistema della rete di aumentare la densità ed il flusso di dati del porto, mentre riducendo costo di equipaggiamento della rete.
Questo modulo di CSFP BIDI LX20 sostiene il tasso di dati 1.063-1.25Gbps e tali applicazioni come Gigabit Ethernet (1.25Gbps) ed il Manica della fibra 1G (1.0625Gbps), un collegamento massimo fino ad un massimo di 20km, funziona nella gamma di temperature standard 0°-70°C ed ha doppia interfaccia di LC.
È con il connettore di perno di SFP 20 per permettere la capacità calda della spina. Le funzioni di controllo diagnostiche ottiche di DDM/DOM sono a disposizione attraverso un'interfaccia di I2C, con per fornire informazioni diagnostiche sulle condizioni di gestione attuali.
Questo ricetrasmettitore di CSFP BIDI LX20 è pienamente compatibile comprimere l'opzione Pluggable 2 di MSA di piccolo fattore forma (CSFP) e CE/RoHS ha certificato.
Specifiche
| Serie del prodotto | Ricetrasmettitore bidirezionale di CSFP | Numero del pezzo | GCS-B4312-B4312-20C |
| Pacchetto | CSFP | Tipo | 2x BiDi LX |
| Velocità di trasmissione (GBP) | 1.25G/1.25G | Conteggio del vicolo | 2x (Tx/Rx) |
| Max Reach | 20km | Interfaccia | PC di LC doppio |
| Lunghezza d'onda di TX (tipica) | 2x 1490nm | Lunghezza d'onda di RX (tipica) | 2x 1310nm |
| Tensione di alimentazione elettrica | +3.3V (tipico) | Dissipazione di potere | ≤ 1.3W |
| Tipo del laser | DFB | Tipo del palladio | PIN |
| TX potenza di uscita | -9 ~ -3dBm | Sensibilità di RX | < -22dBm=""> |
| Rapporto di estinzione | > 9dB | Sovraccarico | > -3dBm |
| Bilancio di potere (dB) | 13dB | Sistema diagnostico di Digital | Supporto |
| Ambiente | Funzionamento: 0 a 70°C | Garanzia | 3 anni |
| Stoccaggio: -40°C a 85°C | Peso | 0.025kg | |
| Protocolli | Gigabit Ethernet, MSA compiacente | ||
Caratteristiche
Applicazione
Caratteristiche elettriche ed ottiche
| Parametro | Simbolo | Min | Tipico | Massimo | Unità | Note | ||
| Trasmettitore | ||||||||
| Lunghezza d'onda del centro | λc | 1470 | 1490 | 1510 | nanometro | |||
| Larghezza spettrale (- 20dB) | σ | 1 | nanometro | |||||
| Rapporto laterale di soppressione di modo | SMSR | 30 | dB | |||||
| Potenza di uscita medio | Pesce gatto | -9 | -3 | dBm | 1 | |||
| Rapporto di estinzione | ER | 9 | dB | |||||
| Tempo ottico di aumento/caduta (20%~80%) | tr/tf | 0,26 | NS | |||||
| Differenziale dell'oscillazione immissione dei dati | VIN | 400 | 1800 | sistemi MV | 2 | |||
| Impedenza differenziale introdotta | ZIN | 90 | 100 | 110 | Ω | |||
|
TX disattivano |
Disattivi | 2,0 | Vcc | V | ||||
| Permetta a | 0 | 0,8 | V | |||||
|
Errore di TX |
Errore | 2,0 | Vcc | V | ||||
| Normale | 0 | 0,8 | V | |||||
| Ricevitore | ||||||||
| Lunghezza d'onda del centro | λc | 1290 | 1330 | nanometro | ||||
| Sensibilità del ricevitore | -23 | dBm | 3 | |||||
| Sovraccarico del ricevitore | -3 | dBm | 3 | |||||
| Il LOS De-asserisce | LOSD | -23 | dBm | |||||
| Il LOS asserisce | LOSA | -35 | dBm | |||||
| Isteresi di LOS | 1 | 4 | dB | |||||
| Differenziale dell'oscillazione del emissione dei dati | Vout | 400 | 1800 | sistemi MV | 4 | |||
|
LOS |
Alto | 2,0 | Vcc | V | ||||
| Minimo | 0,8 | V | ||||||
Note:
1. Il potere ottico è lanciato in SMF.
2. Input di PECL, internamente CA-accoppiato e terminato.
3. Misurato con un modello di prova di PRBS 27-1 @1250Mbps, BER ≤1×10-12.
4. Internamente CA-accoppiato.
Circuito di interfaccia raccomandato
