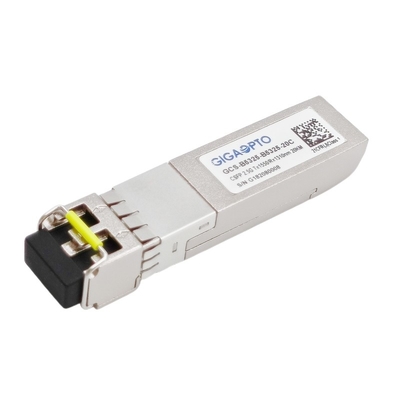

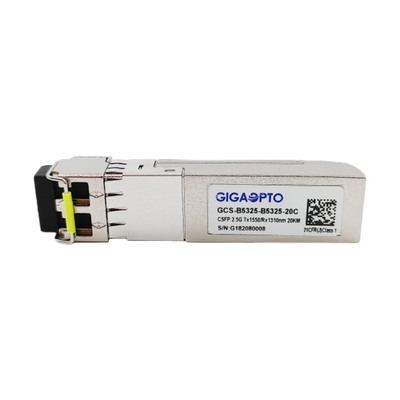

DOM doppi del ricetrasmettitore TX1550nm RX1310nm LC 20km di 2.5Gbps CSFP BIDI
Descrizione
Il GCS-B5325-B5325-20C è un piccolo fattore forma che compatto il ricetrasmettitore pluggable di CSFP specificamente è progettato per il rendimento elevato ha integrato due collegamenti bidirezionali su una fibra monomodale duplex.
È con due 1.25Gbps BOSA in un pacchetto di SFP, per ogni vicolo, caratterizza con un trasmettitore superiore del laser di 1550nm DFB e un fotodiodo altamente sensibile di PIN 1310nm, una trasmissione massima può raggiungere fino a 20km sopra la fibra del singolo modo.
È con il connettore di perno di SFP 20 per permettere la capacità calda della spina. Le funzioni diagnostiche di Digital sono disponibili via un'interfaccia di I2C come specificato in MSA SFF-8472.
Il ricetrasmettitore è completamente - compatibile con accordo compatto di Multi-fonte di SFP (MSA) e CE/RoHS ha certificato.
Specifiche
| Categoria di prodotto | 2.5G compatto SFP | P/N | GCS-B5325-B5325-20C |
| Imballaggio | CSFP | Tipo | 2 BOSA in un porto di SFP |
| Velocità di trasferimento dati (CH1/CH2)) | 2.488G/2.488G | Conteggio del vicolo | 2x (Tx/Rx) |
| Lunghezza di collegamento | 20km | Interfaccia | LC doppio |
| Lunghezza d'onda del centro di TX | 2x 1310nm | Lunghezza d'onda del centro di RX | 2x 1550nm |
| Tensione di alimentazione elettrica | +3.3V (tipico) | Consumo di energia | ≤ 1.8W |
| Tipo di LD | Laser di DFB | Tipo del palladio | PIN Photodiode |
| Potere del trasmettitore | -5 ~ 0dBm | Sensibilità del ricevitore | < -19dBm=""> |
| Rapporto di estinzione | > 8.2dB | Sovraccarico | > 0dBm |
| Bilancio di potere (dB) | 14dB | DOM/DDM | supporto |
| Ambiente | Funzionamento: 0 a 70°C | Garanzia | 36-month |
| Stoccaggio: -40°C a 85°C | Peso | 30gram | |
| Conformità | Gigabit Ethernet, MSA compiacente | ||
Caratteristiche
Applicazione
Caratteristiche elettriche ed ottiche
| Parametro | Simbolo | Min | Tipico | Massimo | Unità | Note | ||
| Trasmettitore | ||||||||
| Lunghezza d'onda del centro | λc | 1530 | 1550 | 1570 | nanometro | |||
| Larghezza spettrale (- 20dB) | σ | 1 | nanometro | |||||
| Rapporto laterale di soppressione di modo | SMSR | 30 | dB | |||||
| Potenza di uscita medio | Pesce gatto | -5 | 0 | dBm | 1 | |||
| Rapporto di estinzione | ER | 8,2 | dB | |||||
| Tempo ottico di aumento/caduta (20%~80%) | tr/tf | 0,16 | NS | |||||
| Differenziale dell'oscillazione immissione dei dati | VIN | 400 | 1800 | sistemi MV | 2 | |||
| Impedenza differenziale introdotta | ZIN | 90 | 100 | 110 | Ω | |||
|
TX disattivano |
Disattivi | 2,0 | Vcc | V | ||||
| Permetta a | 0 | 0,8 | V | |||||
|
Errore di TX |
Errore | 2,0 | Vcc | V | ||||
| Normale | 0 | 0,8 | V | |||||
| Ricevitore | ||||||||
| Lunghezza d'onda del centro | λc | 1290 | 1330 | nanometro | ||||
| Sensibilità del ricevitore | -19 | dBm | 3 | |||||
| Sovraccarico del ricevitore | 0 | dBm | 3 | |||||
| Il LOS De-asserisce | LOSD | -19 | dBm | |||||
| Il LOS asserisce | LOSA | -30 | dBm | |||||
| Isteresi di LOS | 1 | 4 | dB | |||||
| Differenziale dell'oscillazione del emissione dei dati | Vout | 400 | 1800 | sistemi MV | 4 | |||
|
LOS |
Alto | 2,0 | Vcc | V | ||||
| Minimo | 0,8 | V | ||||||
1. Il potere ottico è lanciato in SMF.
2. Input di PECL, internamente CA-accoppiato e terminato.
3. Misurato con un modello di prova di PRBS 223-1 @2488Mbps, BER ≤1×10-12.
4. Internamente CA-accoppiato.
Mappa della memoria diagnostica di Digital
I ricetrasmettitori forniscono i contenuti di serie di memoria di identificazione ed informazioni diagnostiche sulle condizioni di gestione attuali dall'interfaccia seriale a due fili (SCL, SDA).
Le informazioni diagnostiche con la calibratura interna o la calibratura esterna interamente sono implementate, compreso il monitoraggio di potere ricevuto, il monitoraggio di potere trasmesso, il monitoraggio di corrente di polarizzazione, di controllo di tensione di rifornimento ed il monitoraggio della temperatura.
Il campo d'informazione specifico della mappa della memoria diagnostica digitale definisce come. A0h/A2h seguente per Channel1 B0h/B2h per Channel2
