Dettagli:
|
| Tipo: | ricetrasmettitore di 2.5Gbps CSFP | Velocità di trasmissione (GBP): | 2.5Gbps doppio |
|---|---|---|---|
| Lunghezza d'onda di TX: | 2 x 1310nm | Lunghezza d'onda di RX: | 2 x 1550nm |
| Componente: | DFB+PIN | Portata: | 20km |
| DOM: | Di sostegno | ||
| Evidenziare: | Ricetrasmettitore ottico di CSFP BIDI,ricetrasmettitore ottico di 20km BIDI,2.5G doppio CSFP |
||

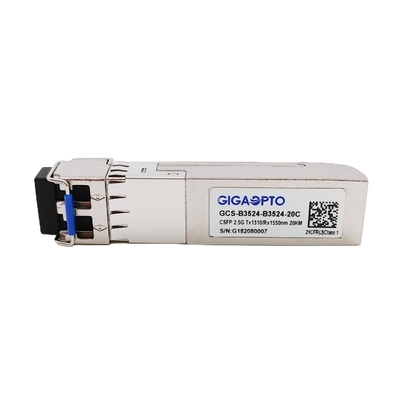

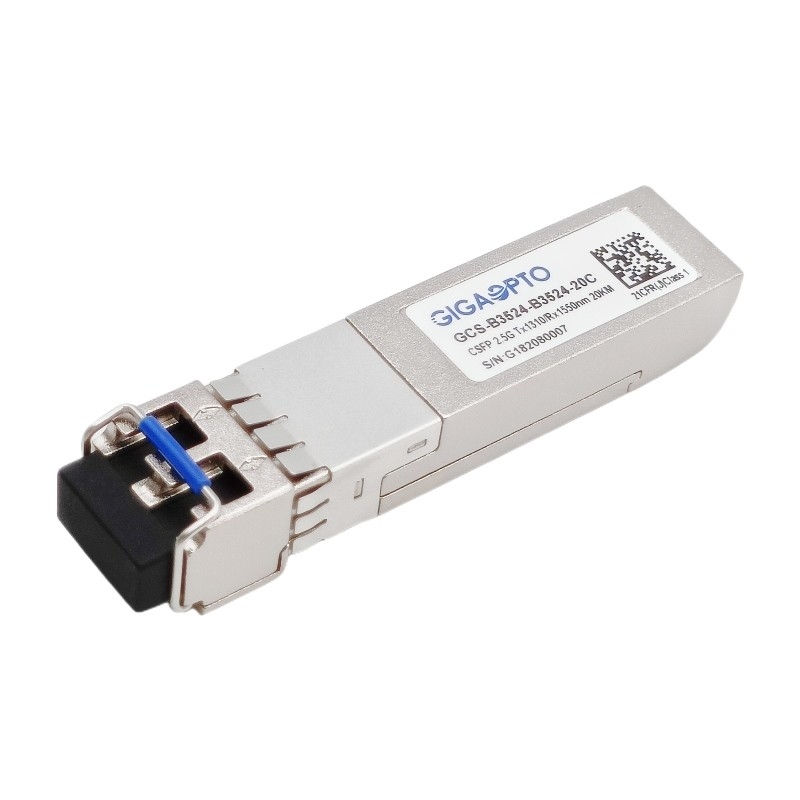

DOM doppi del ricetrasmettitore TX1310 RX1550 LC 20km della fibra 2.5Gbps CSFP BIDI
Descrizione
Il GCS-B3524-B3524-20C è compatibile con l'opzione Pluggable 2 di accordo di Multi-fonte di piccolo fattore forma compatto (CSFP) (MSA), concedendo stabilire due collegamenti separati di Gigabit Ethernet, ciascuno che aziona oltre un cavo ottico monomodale della fibra (SMF), che sostiene la capacità di lavorazione 2.5Gbps con una trasmissione massima di 20km con l'interfaccia di LC.
Per ogni vicolo di dati separati questa unità del ricetrasmettitore usa un trasmettitore superiore del laser di DFB con il funzionamento alla lunghezza d'onda nominale 1310nm e ad un ricevitore di 1550nm PIN Photodiode. Tutto il modulo rispondere alle esigenze di sicurezza dei laser della classe 1.
È con il connettore di perno di SFP 20 per permettere la capacità calda della spina. Le funzioni diagnostiche di Digital sono disponibili via un'interfaccia di I2C come specificato in MSA SFF-8472.
Specifiche
| Categoria di prodotto | Ricetrasmettitore compatto di SFP | P/N | GCS-B3524-B3524-20C |
| Pacchetto | CSFP | Tipo | Doppio-vicolo BIDI |
| Velocità di trasferimento dati (GBP) | 2.488G/2.488G | Conteggio del vicolo | 2x (Tx/Rx) |
| Lunghezza di collegamento | 20km | Interfaccia | LC doppio |
| Lunghezza d'onda del centro di TX | 2x 1310nm | Lunghezza d'onda del centro di RX | 2x 1550nm |
| Tensione di alimentazione elettrica | +3.3V (tipico) | Consumo di energia | ≤ 1.8W |
| Tipo di LD | Laser di DFB | Tipo del palladio | PIN Photodiode |
| Potere del trasmettitore | -5 ~ 0dBm | Sensibilità del ricevitore | < -19dBm=""> |
| Rapporto di estinzione | > 8.2dB | Sovraccarico del ricevitore | > 0dBm |
| Bilancio di potere (dB) | 14dB | DOM/DDM | supporto |
| Ambiente | Funzionamento: 0 a 70°C | Garanzia | 36-month |
| Stoccaggio: -40°C a 85°C | Peso | 30gram | |
| Conformità | Gigabit Ethernet, MSA compiacente | ||
Caratteristiche
Applicazione
Caratteristiche elettriche ed ottiche
| Parametro | Simbolo | Min | Tipico | Massimo | Unità | Note | ||
| Trasmettitore | ||||||||
| Lunghezza d'onda del centro | λc | 1260 | 1310 | 1360 | nanometro | |||
| Larghezza spettrale (- 20dB) | σ | 1 | nanometro | |||||
| Rapporto laterale di soppressione di modo | SMSR | 30 | dB | |||||
| Potenza di uscita medio | Pesce gatto | -5 | 0 | dBm | 1 | |||
| Rapporto di estinzione | ER | 8,2 | dB | |||||
| Tempo ottico di aumento/caduta (20%~80%) | tr/tf | 0,16 | NS | |||||
| Differenziale dell'oscillazione immissione dei dati | VIN | 400 | 1800 | sistemi MV | 2 | |||
| Impedenza differenziale introdotta | ZIN | 90 | 100 | 110 | Ω | |||
|
TX disattivano |
Disattivi | 2,0 | Vcc | V | ||||
| Permetta a | 0 | 0,8 | V | |||||
|
Errore di TX |
Errore | 2,0 | Vcc | V | ||||
| Normale | 0 | 0,8 | V | |||||
| Ricevitore | ||||||||
| Lunghezza d'onda del centro | λc | 1530 | 1570 | nanometro | ||||
| Sensibilità del ricevitore | -19 | dBm | 3 | |||||
| Sovraccarico del ricevitore | 0 | dBm | 3 | |||||
| Il LOS De-asserisce | LOSD | -19 | dBm | |||||
| Il LOS asserisce | LOSA | -30 | dBm | |||||
| Isteresi di LOS | 1 | 4 | dB | |||||
| Differenziale dell'oscillazione del emissione dei dati | Vout | 400 | 1800 | sistemi MV | 4 | |||
|
LOS |
Alto | 2,0 | Vcc | V | ||||
| Minimo | 0,8 | V | ||||||
1. Il potere ottico è lanciato in SMF.
2. Input di PECL, internamente CA-accoppiato e terminato.
3. Misurato con un modello di prova di PRBS 223-1 @2488Mbps, BER ≤1×10-12.
4. Internamente CA-accoppiato.
