Dettagli:
|
| Tipo: | 2 ricetrasmettitore della fibra 2.488Gbps CSFP | Tasso di dati (GBP): | 2.488Gbps doppio |
|---|---|---|---|
| Lunghezza d'onda di TX: | 2 x 1490nm | Lunghezza d'onda di RX: | 2 x 1310nm |
| Componente: | DFB+PIN | Trasmissione: | 20km |
| DDM: | Di sostegno | Parole chiavi: | ricetrasmettitore 20km di 2.488G CSFP |
| Evidenziare: | 2.488Gbps CSFP,2 ricetrasmettitore della fibra CSFP,ricetrasmettitore ottico di 20km CSFP |
||

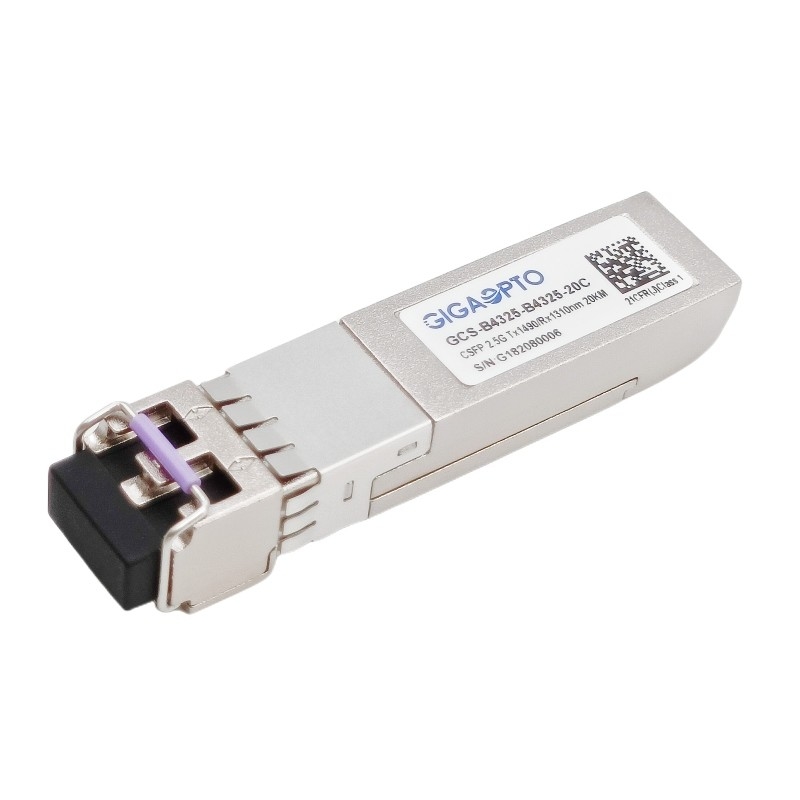

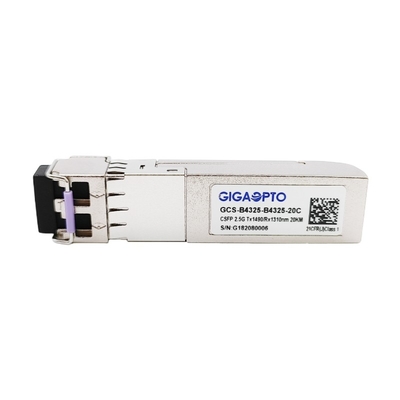

ricetrasmettitore 1490nm TX 1310 nanometro RX 20km di SFP dei Bi-Di del compatto 2.488Gbps
Descrizione
Il ricetrasmettitore di GCS-B4325-B4325-20C è rendimento elevato, modulo redditizio dove entrambi i porti sono bidirezionali, ogni porto sostiene la capacità di lavorazione 2448Mbps e la distanza di trasmissione di 20km con SMF.
L'unità indipendente del ricetrasmettitore del canale due consiste di tre sezioni: un trasmettitore del laser di alta qualità 1490nm DFB, un alto fotodiodo affidabile di PIN 1310nm integrati con un'unità di controllo del preamplificatore di trans-impedenza (TIA) e di MCU. Tutti i moduli soddisfanno la classe io requisiti di sicurezza dei laser.
È con il connettore di perno di SFP 20 per permettere la capacità calda della spina. Le funzioni diagnostiche di Digital sono disponibili via un'interfaccia di I2C come specificato in MSA SFF-8472.
Il ricetrasmettitore è completamente - compatibile con accordo compatto di Multi-fonte di SFP (MSA).
Specifiche
| Categoria di prodotto | 2 ricetrasmettitore della fibra CSFP | P/N | GCS-B4325-B4325-20C |
| Fattore forma | CSFP | Tecnologia | Doppio-vicolo BIDI |
| Pezzo-velocità (GBP) | 2.488G/2.488G | Conteggio del vicolo | 2x (Tx/Rx) |
| Trasmissione via cavo | 20km | Interfaccia | LC doppio UPC |
| Lunghezza d'onda del centro di TX | 2x 1310nm | Lunghezza d'onda del centro di RX | 2x 1490nm |
| Tensione di alimentazione elettrica | +3.3V (tipico) | Dissipazione di potere | ≤ 1.8W |
| Tipo del trasmettitore | Laser di DFB | Tipo del ricevitore | PIN |
| Potere del trasmettitore | -5 ~ 0dBm | Sensibilità del ricevitore | < -19dBm=""> |
| Rapporto di estinzione | > 9dB | Sovraccarico del ricevitore | > 0dBm |
| Bilancio ottico (dB) | 14dB | Sistema diagnostico di Digital | Accessorio |
| Ambiente | Funzionamento: 0 a 70°C | Garanzia | 36-month |
| Stoccaggio: -40°C a 85°C | MTBF | 1,000,000Hours | |
| Conformità | Gigabit Ethernet, MSA compiacente | ||
Caratteristiche
Applicazione
Caratteristiche elettriche ed ottiche
| Parametro | Simbolo | Min | Tipico | Massimo | Unità | Note | ||
| Trasmettitore | ||||||||
| Lunghezza d'onda del centro | λc | 1470 | 1490 | 1510 | nanometro | |||
| Larghezza spettrale (- 20dB) | σ | 1 | nanometro | |||||
| Rapporto laterale di soppressione di modo | SMSR | 30 | dB | |||||
| Potenza di uscita medio | Pesce gatto | -5 | 0 | dBm | 1 | |||
| Rapporto di estinzione | ER | 9 | dB | |||||
| Tempo ottico di aumento/caduta (20%~80%) | tr/tf | 0,16 | NS | |||||
| Differenziale dell'oscillazione immissione dei dati | VIN | 400 | 1800 | sistemi MV | 2 | |||
| Impedenza differenziale introdotta | ZIN | 90 | 100 | 110 | Ω | |||
|
TX disattivano |
Disattivi | 2,0 | Vcc | V | ||||
| Permetta a | 0 | 0,8 | V | |||||
|
Errore di TX |
Errore | 2,0 | Vcc | V | ||||
| Normale | 0 | 0,8 | V | |||||
| Ricevitore | ||||||||
| Lunghezza d'onda del centro | λc | 1290 | 1330 | nanometro | ||||
| Sensibilità del ricevitore | -19 | dBm | 3 | |||||
| Sovraccarico del ricevitore | 0 | dBm | 3 | |||||
| Il LOS De-asserisce | LOSD | -19 | dBm | |||||
| Il LOS asserisce | LOSA | -30 | dBm | |||||
| Isteresi di LOS | 1 | 4 | dB | |||||
| Differenziale dell'oscillazione del emissione dei dati | Vout | 400 | 1800 | sistemi MV | 4 | |||
|
LOS |
Alto | 2,0 | Vcc | V | ||||
| Minimo | 0,8 | V | ||||||
1. Il potere ottico è lanciato in SMF.
2. Input di PECL, internamente CA-accoppiato e terminato.
3. Misurato con un modello di prova di PRBS 223-1 @2488Mbps, BER ≤1×10-12.
4. Internamente CA-accoppiato.
