Dettagli:
|
| Tipo: | ricetrasmettitore doppio di 2.5Gbps CSFP BIDI | Tasso di dati (GBP): | 2.488Gbps/2.488Gbps |
|---|---|---|---|
| Lunghezza d'onda di TX: | 2 x 1310nm | Lunghezza d'onda di RX: | 2 x 1490nm |
| Componente di LD/PD: | DFB+PIN | Trasmissione: | 20km |
| Temperatura: | Annuncio pubblicitario | Parole chiavi: | ricetrasmettitore 20km di 2.5G CSFP BIDI |
| Evidenziare: | 2.5Gbps CSFP,CSFP BIDI doppio,Ricetrasmettitore RX1490 |
||

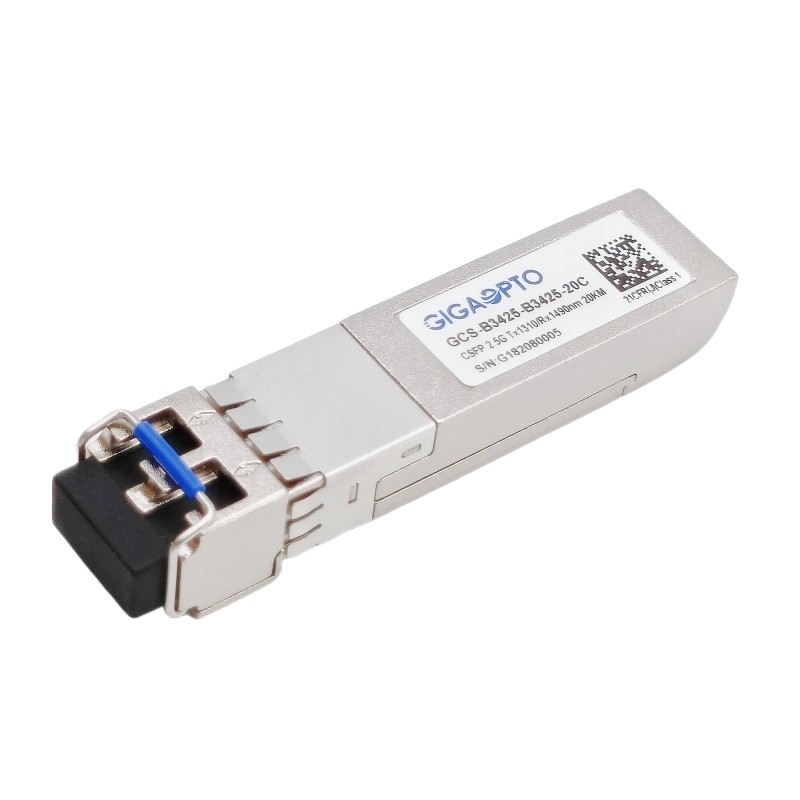

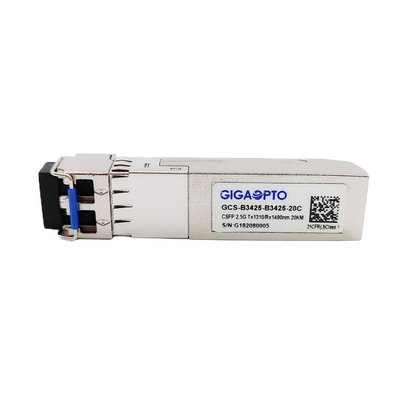

2.5Gbps CSFP si raddoppiano DOM di LC del ricetrasmettitore di BIDI 20km TX1310 RX1490
Descrizione
Il GCS-B3425-B3425-20C è compatibile con l'opzione Pluggable 2 di accordo di Multi-fonte di piccolo fattore forma compatto (CSFP) (MSA), fornisce 2.488Gbps e la trasmissione di 20km sopra fibra monomodale (SMF) facendo uso di una lunghezza d'onda di 1310nmTx/1490nmRx tramite connettore di LC. È con il connettore di perno di SFP 20 per permettere la capacità calda della spina. Le funzioni diagnostiche di Digital sono disponibili via un'interfaccia di I2C come specificato in MSA SFF-8472.
Il ricetrasmettitore consiste dell'unità ottica bidirezionale del ricetrasmettitore di 2 canali con cinque sezioni: il driver di LD, l'amplificatore di limitazione, il monitor diagnostico digitale, tipo di laser (il laser di DFB) ed il rivelatore fotoelettrico di PIN.
L'uscita ottica può essere disabile da una logica che di TTL l'input ad alto livello di Tx disattiva ed il sistema anche può disattivare il modulo via I2C. L'errore di Tx è fornito per indicare quella degradazione del laser. La perdita di uscita del segnale (LOS) è fornita per indicare la perdita di segnale ottico dell'input del ricevitore o lo stato di collegamento con il partner. Il sistema può anche ottenere le informazioni di LOS (o collegamento) /Disable/Fault via accesso del registro di I2C. SFP convenzionale funzionerà una volta inserito corrente alternata - l'incavo di SFP, allo stesso tempo nessun danneggiamento di C-SFP e del bordo ospite se il modulo di C-SFP è inserito un incavo convenzionale di SFP
Specifiche
| Categoria di prodotto | ricetrasmettitore di 2.5G CSFP | P/N | GCS-B3425-B3425-20C |
| Tipo del pacchetto | CSFP | Tipo | Fibra doppia BIDI |
| Di velocità di trasferimento di bit (GBP) | 2.488G/2.488G | Conteggio del vicolo | 2x (Tx/Rx) |
| Max Cable Length | 20km | Connettore | LC doppio |
| Lunghezza d'onda di TX | 2x 1310nm | Lunghezza d'onda di RX | 2x 1490nm |
| Tensione di alimentazione elettrica | +3.3V (tipico) | Dissipazione di potere | ≤ 1.8W |
| Tipo di TX | DFB | Tipo di RX | PIN |
| TX potenza di uscita | -5 ~ 0dBm | Sensibilità di RX | < -19dBm=""> |
| Rapporto di estinzione | > 9dB | Saturazione | > 0dBm |
| Ottico-bilancio (dB) | 14dB | Sistema diagnostico di Digital | Accessorio |
| Ambiente | Funzionamento: 0 a 70°C | Garanzia | 36-month |
| Stoccaggio: -40°C a 85°C | MTBF | 1,000,000Hours | |
| Conformità | Gigabit Ethernet, MSA compiacente | ||
Caratteristiche
Applicazione
Caratteristiche elettriche ed ottiche
| Parametro | Simbolo | Min | Tipico | Massimo | Unità | Note | ||
| Trasmettitore | ||||||||
| Lunghezza d'onda del centro | λc | 1260 | 1310 | 1360 | nanometro | |||
| Larghezza spettrale (- 20dB) | σ | 1 | nanometro | |||||
| Rapporto laterale di soppressione di modo | SMSR | 30 | dB | |||||
| Potenza di uscita medio | Pesce gatto | -5 | 0 | dBm | 1 | |||
| Rapporto di estinzione | ER | 9 | dB | |||||
| Tempo ottico di aumento/caduta (20%~80%) | tr/tf | 0,16 | NS | |||||
| Differenziale dell'oscillazione immissione dei dati | VIN | 400 | 1800 | sistemi MV | 2 | |||
| Impedenza differenziale introdotta | ZIN | 90 | 100 | 110 | Ω | |||
|
TX disattivano |
Disattivi | 2,0 | Vcc | V | ||||
| Permetta a | 0 | 0,8 | V | |||||
|
Errore di TX |
Errore | 2,0 | Vcc | V | ||||
| Normale | 0 | 0,8 | V | |||||
| Ricevitore | ||||||||
| Lunghezza d'onda del centro | λc | 1470 | 1510 | nanometro | ||||
| Sensibilità del ricevitore | -19 | dBm | 3 | |||||
| Sovraccarico del ricevitore | 0 | dBm | 3 | |||||
| Il LOS De-asserisce | LOSD | -19 | dBm | |||||
| Il LOS asserisce | LOSA | -30 | dBm | |||||
| Isteresi di LOS | 1 | 4 | dB | |||||
| Differenziale dell'oscillazione del emissione dei dati | Vout | 400 | 1800 | sistemi MV | 4 | |||
|
LOS |
Alto | 2,0 | Vcc | V | ||||
| Minimo | 0,8 | V | ||||||
1. Il potere ottico è lanciato in SMF.
2. Input di PECL, internamente CA-accoppiato e terminato.
3. Misurato con un modello di prova di PRBS 223-1 @2488Mbps, BER ≤1×10-12.
4. Internamente CA-accoppiato.
