Dettagli:
|
| Tipo: | CSFP doppio EX | Velocità di trasmissione: | 1.244Gbps doppio |
|---|---|---|---|
| Lunghezza d'onda di TX: | 2 x 1310nm | Lunghezza d'onda di RX: | 2 x 1490nm |
| Laser: | DFB | Trasmissione: | 40km |
| Temperatura: | norma 0 a 70°C | Parole chiavi: | ricetrasmettitore di 1.244G CSFP BIDI |
| Evidenziare: | CSFP a doppio canale,1.244G CSFP,modulo del ricetrasmettitore di 40km BIDI |
||

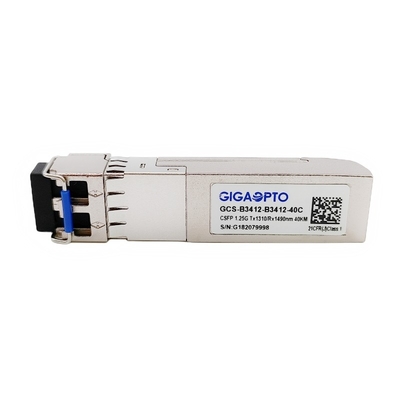

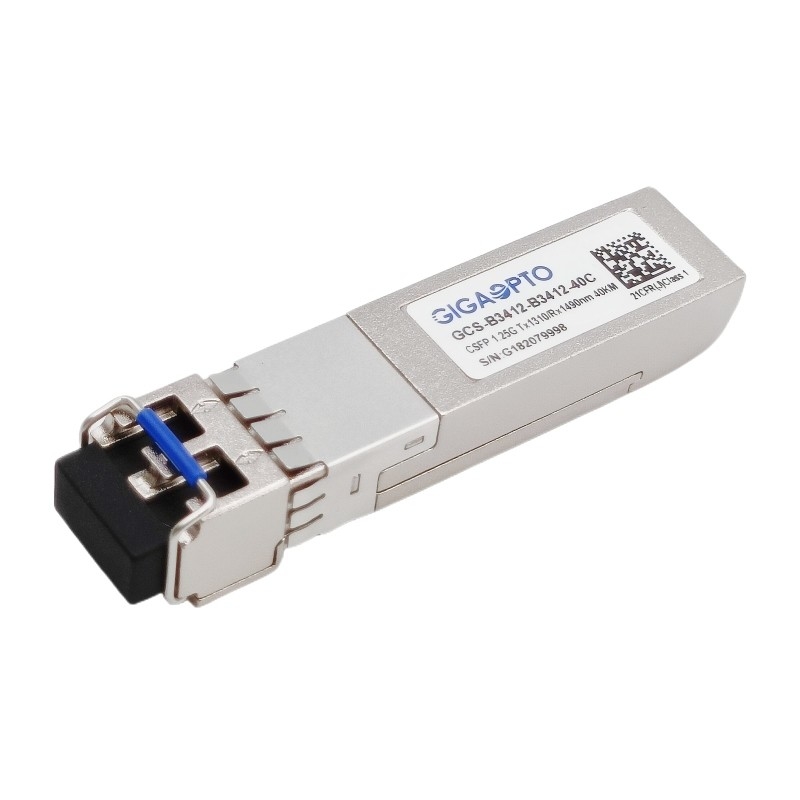

modulo a doppio canale TX1310nm RX1490nm SMF 40km del ricetrasmettitore di 1.244G BIDI CSFP
Descrizione
Questo GCS-B3412-B3412-40C è un ricetrasmettitore di CSFP (SFP compatto) in cui entrambi i porti sono bidirezionali, cioè fornente
doppia capacità rispetto ai ricetrasmettitori normali di BiDi in cui un porto non è usato. Ciò richiede che i ricetrasmettitori di sostegno di attrezzatura ospite CSFP.
Sostiene la capacità di lavorazione 1244Mbps e la distanza di trasmissione di 40km con SMF. Per ogni porto, l'unità del ricetrasmettitore consiste di tre sezioni: un trasmettitore del laser di DFB, un fotodiodo di PIN integrati con un'unità di controllo del preamplificatore di trans-impedenza (TIA) e di MCU. Tutti i moduli soddisfanno la classe io requisiti di sicurezza dei laser.
Specifiche
| Serie del prodotto | ricetrasmettitore di 1G CSFP | P/N | GCS-B3412-B3412-40C |
| Imballaggio | CSFP | Tipo | BiDi doppio EX |
| Velocità di trasmissione (GBP) | 2x 1.244G | Conteggio del vicolo | 2x (Tx/Rx) |
| Lunghezza di cavo | 40km | Connettore | Duplex di LC/UPC |
| Lunghezza d'onda di TX | 2x 1310nm | Lunghezza d'onda di RX | 2x 1490nm |
| Tensione di potere | +3.3V (tipico) | Consumo di energia | ≤ 1.3W |
| Parte del trasmettitore | DFB | Parte del ricevitore | PIN |
| Potere del trasmettitore | -5 ~ 0dBm | Sensibilità di RX | < -25dBm=""> |
| Rapporto di estinzione | > 9dB | Sovraccarico | > 0dBm |
| Ottico-bilancio (dB) | 20dB | DOM/DDM | Supporto |
| Temperatura | Funzionamento: Annuncio pubblicitario 0 a 70°C | Garanzia | 36-month |
| Stoccaggio: -40°C a 85°C | Peso | 25gram | |
| Conformità | Gigabit Ethernet, MSA compiacente | ||
Caratteristiche
Applicazione
Caratteristiche ottiche ed elettriche
| Parametro | Simbolo | Min | Tipico | Massimo | Unità | Note | ||
| Trasmettitore | ||||||||
| Lunghezza d'onda del centro | λc | 1290 | 1310 | 1330 | nanometro | |||
| Larghezza spettrale (- 20dB) | σ | 1 | nanometro | |||||
| Rapporto laterale di soppressione di modo | SMSR | 30 | dB | |||||
| Potenza di uscita medio | Pesce gatto | -5 | 0 | dBm | 1 | |||
| Rapporto di estinzione | ER | 9 | dB | |||||
| Tempo ottico di aumento/caduta (20%~80%) | tr/tf | 0,26 | NS | |||||
| Differenziale dell'oscillazione immissione dei dati | VIN | 400 | 1800 | sistemi MV | 2 | |||
| Impedenza differenziale introdotta | ZIN | 90 | 100 | 110 | Ω | |||
|
TX disattivano |
Disattivi | 2,0 | Vcc | V | ||||
| Permetta a | 0 | 0,8 | V | |||||
|
Errore di TX |
Errore | 2,0 | Vcc | V | ||||
| Normale | 0 | 0,8 | V | |||||
| Ricevitore | ||||||||
| Lunghezza d'onda del centro | λc | 1470 | 1490 | 1510 | nanometro | |||
| Sensibilità del ricevitore | -25 | dBm | 3 | |||||
| Sovraccarico del ricevitore | 0 | dBm | 3 | |||||
| Il LOS De-asserisce | LOSD | -27 | dBm | |||||
| Il LOS asserisce | LOSA | -40 | dBm | |||||
| Isteresi di LOS | 1 | 4 | dB | |||||
| Differenziale dell'oscillazione del emissione dei dati | Vout | 400 | 1800 | sistemi MV | 4 | |||
|
LOS |
Alto | 2,0 | Vcc | V | ||||
| Minimo | 0,8 | V | ||||||
1. Il potere ottico è lanciato in SMF.
2. Input di PECL, internamente CA-accoppiato e terminato.
3. Misurato con un modello di prova di PRBS 223-1 @1244Mbps, BER ≤1×10-12.
4. Internamente CA-accoppiato.
Profilo del pacchetto
Le dimensioni sono nei millimetri. Tutte le dimensioni sono ±0.1mm salvo specificazione contraria. (Unità: millimetro)
