Dettagli:
|
| Tipo: | 1000Base-BX doppio CSFP ELX | Velocità di trasmissione: | 1.25Gbps doppio |
|---|---|---|---|
| Lunghezza d'onda di TX: | 2 x 1550nm | Lunghezza d'onda di RX: | 2 x 1310nm |
| LD/PD: | DFB+PIN | Trasmissione: | 20km |
| Media: | Fibra di singolo modo | Punto culminante: | Modulo ottico del ricetrasmettitore di CSFP |
| Evidenziare: | Ricetrasmettitore di CSFP,CSFP 20km,fibra del modulo dello sfp singola |
||

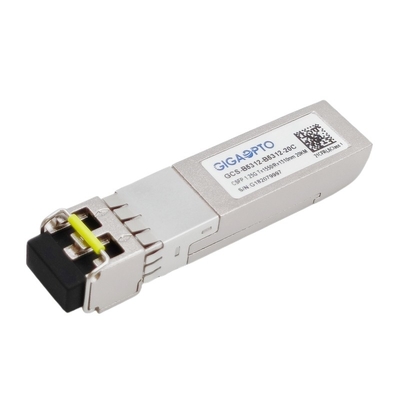

ricetrasmettitore di SFP dei Bi-Di del compatto 1.25Gbps, portata 1550nm TX 1310 nanometro RX di 20km
Descrizione
Questo ricetrasmettitore di GCS-B5312-B5312-20C CSFP è un potere ultrabasso (consumo di energia < 1="">
Il ricetrasmettitore di CSFP BIDI LX20 è con due canali della comunicazione dei dati indipendenti, per ogni canale che separato questo ricetrasmettitore usa un trasmettitore altamente affidabile del laser di 1550nm DFB e un ricevitore di 1310nm PIN Photodiode, tutto il modulo per rispondere alle esigenze di sicurezza dei laser della classe 1.
È con il connettore di perno di SFP 20 per permettere la capacità calda della spina. Le funzioni diagnostiche di Digital sono disponibili via un'interfaccia di I2C specificata in SFP MSA SFF-8472.
Questo ricetrasmettitore di CSFP ELX è pienamente compatibile comprimere l'opzione Pluggable 2 di MSA di piccolo fattore forma (CSFP) e CE/RoHS ha certificato.
Specifiche
| Serie del prodotto | 1.25G CSFP | P/N | GCS-B5312-B5312-20C |
| Imballaggio | CSFP | Tipo | BiDi doppio ELX |
| Velocità di trasmissione (GBP) | 2x 1.25G | Conteggio del vicolo | 2x Tx/2x Rx |
| Portata di collegamento | 20km | Interfaccia | duplex LC/UPC |
| Lunghezza d'onda di TX (tipica) | 2x 1550nm | Lunghezza d'onda di RX (tipica) | 2x 1310nm |
| Tensione di alimentazione elettrica | +3.3V (tipico) | Dissipazione di potere | ≤ 1.2W |
| Componente del trasmettitore | DFB | Componente del ricevitore | PIN |
| Potere del trasmettitore | -9 ~ -3dBm | Sensibilità di RX | < -22dBm=""> |
| Rapporto di estinzione | > 9dB | Saturazione di RX | > -3dBm |
| Elettrico bilancio (dB) | 13dB | DOM | Supporto |
| Ambiente | Funzionamento: norma 0 a 70°C | Garanzia | 3 anni |
| Stoccaggio: -40°C a 85°C | Peso | 25gram | |
| Protocolli | Gigabit Ethernet, MSA compiacente | ||
Caratteristiche
Applicazione
Caratteristiche ottiche ed elettriche
| Parametro | Simbolo | Min | Tipico | Massimo | Unità | Note | ||
| Trasmettitore | ||||||||
| Lunghezza d'onda del centro | λc | 1480 | 1550 | 1580 | nanometro | |||
| Larghezza spettrale (- 20dB) | σ | 1 | nanometro | |||||
| Rapporto laterale di soppressione di modo | SMSR | 30 | dB | |||||
| Potenza di uscita medio | Pesce gatto | -9 | -3 | dBm | 1 | |||
| Rapporto di estinzione | ER | 9 | dB | |||||
| Tempo ottico di aumento/caduta (20%~80%) | tr/tf | 0,26 | NS | |||||
| Differenziale dell'oscillazione immissione dei dati | VIN | 400 | 1800 | sistemi MV | 2 | |||
| Impedenza differenziale introdotta | ZIN | 90 | 100 | 110 | Ω | |||
|
TX disattivano |
Disattivi | 2,0 | Vcc | V | ||||
| Permetta a | 0 | 0,8 | V | |||||
|
Errore di TX |
Errore | 2,0 | Vcc | V | ||||
| Normale | 0 | 0,8 | V | |||||
| Ricevitore | ||||||||
| Lunghezza d'onda del centro | λc | 1290 | 1330 | nanometro | ||||
| Sensibilità del ricevitore | -23 | dBm | 3 | |||||
| Sovraccarico del ricevitore | -3 | dBm | 3 | |||||
| Il LOS De-asserisce | LOSD | -23 | dBm | |||||
| Il LOS asserisce | LOSA | -35 | dBm | |||||
| Isteresi di LOS | 1 | 4 | dB | |||||
| Differenziale dell'oscillazione del emissione dei dati | Vout | 400 | 1800 | sistemi MV | 4 | |||
|
LOS |
Alto | 2,0 | Vcc | V | ||||
| Minimo | 0,8 | V | ||||||
Note:
1. Il potere ottico è lanciato in SMF.
2. Input di PECL, internamente CA-accoppiato e terminato.
3. Misurato con un modello di prova di PRBS 27-1 @1250Mbps, BER ≤1×10-12.
4. Internamente CA-accoppiato.
