Dettagli:
|
| Tipo: | 2-fiber 100Base CSFP | Dato ordine (GBP): | 155Mbps doppio |
|---|---|---|---|
| Lunghezza d'onda di TX: | 2 x 1550nm | Lunghezza d'onda di RX: | 2 x 1310nm |
| Componente: | DFB+PIN | Distanza: | 40km |
| DOM/DDM: | Di sostegno | Parole chiavi: | ricetrasmettitore di 100Base-BX CSFP |
| Evidenziare: | 100BASE BX CSFP,CSFP BIDI doppio,Ricetrasmettitore dei DOM MP |
||

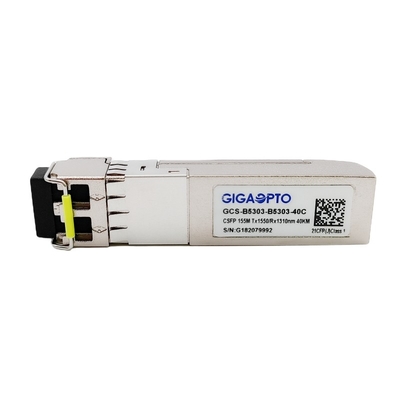

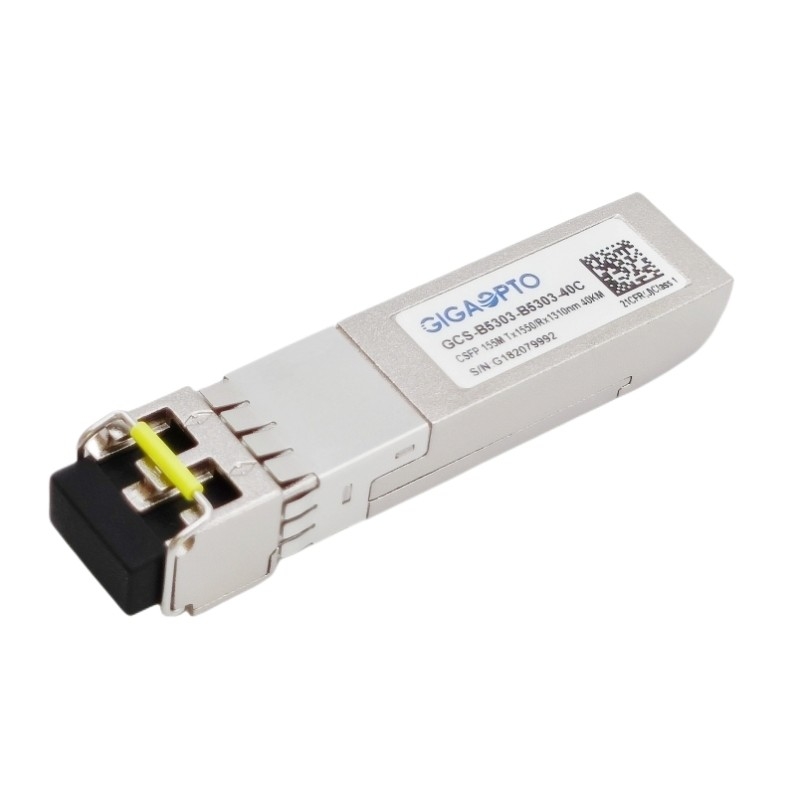

ricetrasmettitore 1550nm TX 1310nm RX 40km di SFP del compatto 155Mbps
Descrizione
Questo ricetrasmettitore di GCS-B5303-B5303-40C CSFP è rendimento elevato e l'alto prodotto della stabilità che funziona nella temperatura standard, fornisce la capacità di lavorazione di 100Base-BX 2-Channel fino ad un massimo di 40km sopra fibra monomodale (SMF) facendo uso di una lunghezza d'onda nominale di 1550nmTx/1310nmRx tramite connettore di LC.
Per ogni Manica, il ricetrasmettitore consiste di tre sezioni: un trasmettitore altamente affidabile del laser di 1550nm DFB, un rivelatore fotoelettrico di PIN di alta qualità 1310nm integrati con un'unità di controllo del preamplificatore di trans-impedenza (TIA) e di MCU. Tutti i moduli soddisfanno la classe io requisiti di sicurezza dei laser.
È con il connettore di perno di SFP 20 per permettere la capacità calda della spina. Le funzioni diagnostiche di Digital sono disponibili via un'interfaccia di I2C specificata in SFP MSA SFF-8472.
Questo 2 ricetrasmettitore della fibra 100Base è pienamente compatibile comprimere l'opzione Pluggable 2 di MSA di piccolo fattore forma (CSFP) e CE/RoHS ha certificato.
Caratteristiche
| Serie del prodotto | 2 fibra 100Base CSFP | Numero del pezzo. | GCS-B5303-B5303-40C |
| Pacchetto | CSFP | Tipo | 2x BIDI per porto di SFP |
| Dato ordine (Ch1/Ch2) | 155Mbps/155Mbps | Conteggio del vicolo | 2x (Tx/Rx) |
| Trasmissione | 40km @ G652 SMF | Connettore | Duplex di LC |
| Lunghezza d'onda-Ch1 | TX_1550nm/RX_1310nm | Lunghezza d'onda-Ch2 | TX_1550nm/RX_1310nm |
| Tensione di potere | +3.3V | Dissipazione di potere | ≤ 1.3W |
| Tipo del trasmettitore | Laser di DFB | Tipo del ricevitore | PIN |
| Potere del trasmettitore | -1 ~ -4dBm | Sensibilità del ricevitore | < -39dBm=""> |
| Rapporto di estinzione | > 9dB | Sovraccarico | > -3dBm |
| Bilancio ottico (dB) | 38dB | Sistema diagnostico di Digital | Supporto |
| Ambiente | Funzionamento: 0 a 70°C | Garanzia | di tre anni |
| Stoccaggio: -40°C a 85°C | Peso specifico | 25gram | |
| Protocolli | Ethernet veloce, MSA compiacente | ||
Caratteristiche
Applicazione
Caratteristiche elettriche ed ottiche
| Parametro | Simbolo | Min | Tipico | Massimo | Unità | Note | ||
| Trasmettitore | ||||||||
| Lunghezza d'onda del centro | λc | 1530 | 1550 | 1570 | nanometro | |||
| Larghezza spettrale (- 20dB) | σ | 1 | nanometro | |||||
| Rapporto laterale di soppressione di modo | SMSR | 30 | dB | |||||
| Potenza di uscita medio | Pesce gatto | -4 | -1 | dBm | 1 | |||
| Rapporto di estinzione | ER | 9 | dB | |||||
| Tempo ottico di aumento/caduta (20%~80%) | tr/tf | 0,26 | NS | |||||
| Differenziale dell'oscillazione immissione dei dati | VIN | 400 | 1800 | sistemi MV | 2 | |||
| Impedenza differenziale introdotta | ZIN | 90 | 100 | 110 | Ω | |||
|
TX disattivano |
Disattivi | 2,0 | Vcc | V | ||||
| Permetta a | 0 | 0,8 | V | |||||
|
Errore di TX |
Errore | 2,0 | Vcc | V | ||||
| Normale | 0 | 0,8 | V | |||||
| Ricevitore | ||||||||
| Lunghezza d'onda del centro | λc | 1290 | 1330 | nanometro | ||||
| Sensibilità del ricevitore | -35 | dBm | 3 | |||||
| Sovraccarico del ricevitore | -3 | dBm | 3 | |||||
| Il LOS De-asserisce | LOSD | -35 | dBm | |||||
| Il LOS asserisce | LOSA | -45 | dBm | |||||
| Isteresi di LOS | 1 | 4 | dB | |||||
| Differenziale dell'oscillazione del emissione dei dati | Vout | 400 | 1800 | sistemi MV | 4 | |||
|
LOS |
Alto | 2,0 | Vcc | V | ||||
| Minimo | 0,8 | V | ||||||
Note:
1. Il potere ottico è lanciato in SMF.
2. Input di PECL, internamente CA-accoppiato e terminato.
3. Misurato con un modello di prova di PRBS 223-1 @155Mbps, BER ≤1×10-12.
4. Internamente CA-accoppiato.
