Dettagli:
|
| Tipo di prodotto: | 2 fibra 100Base CSFP BIDI EX | Tasso di dati (Ch1/Ch2): | 155Mbps/155Mbps |
|---|---|---|---|
| Lunghezza d'onda (Ch1/Ch2): | TX_1310nm/RX_1550nm | Trasmissione: | 40km |
| Componente: | FP+PIN | Temperatura: | Annuncio pubblicitario |
| Connettore: | LC doppio | Parole chiavi: | 2 EX ricetrasmettitore della fibra BIDI |
| Evidenziare: | RX 1550nm CSFP,TX 1310nm CSFP,100BASE CSFP |
||

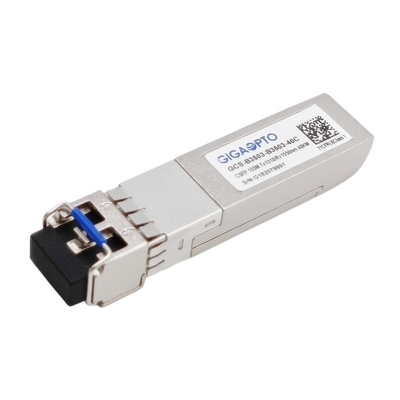

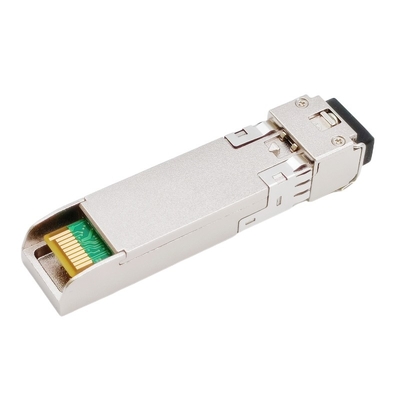

ricetrasmettitore 1310nm TX 1550nm RX 40km di SFP dei Bi-Di del compatto 155Mbps
Descrizione
Questo 2 ricetrasmettitore della fibra 100Base CSFP è un potere ultrabasso (consumo di energia < 1="">
Il ricetrasmettitore consiste di tre sezioni: un trasmettitore del laser di DFB, un fotodiodo di PIN integrati con un'unità di controllo del preamplificatore di trans-impedenza (TIA) e di MCU. Tutti i moduli soddisfanno la classe io requisiti di sicurezza dei laser.
I ricetrasmettitori sono compatibili con accordo compatto di Multi-fonte di SFP (MSA) e SFF-8472.
Caratteristiche
| Serie del prodotto | 2 fibra 100Base CSFP | Numero del pezzo. | GCS-B3503-B3503-40C |
| Pacchetto | CSFP | Tipo | 2x BIDI per porto di SFP |
| Dato ordine (Ch1/Ch2) | 155Mbps/155Mbps | Conteggio del vicolo | 2x (Tx/Rx) |
| Trasmissione | 40km @ G652 SMF | Connettore | Duplex di LC |
| Lunghezza d'onda-Ch1 | TX_1310nm/RX_1550nm | Lunghezza d'onda-Ch2 | TX_1310nm/RX_1550nm |
| Tensione di potere | +3.3V | Dissipazione di potere | ≤ 1.3W |
| Tipo del trasmettitore | Laser di FP | Tipo del ricevitore | PIN Photodiode |
| Potere del trasmettitore | -1 ~ -4dBm | Sensibilità del ricevitore | < -39dBm=""> |
| Rapporto di estinzione | > 9dB | Sovraccarico | > -3dBm |
| Bilancio ottico (dB) | 38dB | Sistema diagnostico di Digital | Supporto |
| Ambiente | Funzionamento: 0 a 70°C | Garanzia | di tre anni |
| Stoccaggio: -40°C a 85°C | Peso specifico | 25gram | |
| Protocolli | Ethernet veloce, MSA compiacente | ||
Caratteristiche
Applicazione
Caratteristiche elettriche ed ottiche
| Parametro | Simbolo | Min | Tipico | Massimo | Unità | Note | ||
| Trasmettitore | ||||||||
| Lunghezza d'onda del centro | λc | 1260 | 1310 | 1360 | nanometro | |||
| Larghezza spettrale (RMS) | ∆λ | 4 | nanometro | |||||
| Potenza di uscita medio | Pesce gatto | -1 | -4 | dBm | 1 | |||
| Rapporto di estinzione | ER | 9 | dB | |||||
| Tempo ottico di aumento/caduta (20%~80%) | tr/tf | 0,26 | NS | |||||
| Differenziale dell'oscillazione immissione dei dati | VIN | 400 | 1800 | sistemi MV | 2 | |||
| Impedenza differenziale introdotta | ZIN | 90 | 100 | 110 | Ω | |||
|
TX disattivano |
Disattivi | 2,0 | Vcc | V | ||||
| Permetta a | 0 | 0,8 | V | |||||
|
Errore di TX |
Errore | 2,0 | Vcc | V | ||||
| Normale | 0 | 0,8 | V | |||||
| Ricevitore | ||||||||
| Lunghezza d'onda del centro | λc | 1530 | 1570 | nanometro | ||||
| Sensibilità del ricevitore | -35 | dBm | 3 | |||||
| Sovraccarico del ricevitore | -3 | dBm | 3 | |||||
| Il LOS De-asserisce | LOSD | -35 | dBm | |||||
| Il LOS asserisce | LOSA | -45 | dBm | |||||
| Isteresi di LOS | 1 | 4 | dB | |||||
| Differenziale dell'oscillazione del emissione dei dati | Vout | 400 | 1800 | sistemi MV | 4 | |||
|
LOS |
Alto | 2,0 | Vcc | V | ||||
| Minimo | 0,8 | V | ||||||
Note:
1. Il potere ottico è lanciato in SMF.
2. Input di PECL, internamente CA-accoppiato e terminato.
3. Misurato con un modello di prova di PRBS 223-1 @155Mbps, BER ≤1×10-12.
4. Internamente CA-accoppiato.
