Dettagli:
|
| Tipo di prodotto: | ricetrasmettitore di SFP BIDI del compatto 155Mbps | Velocità pungente: | 155Mbps/155Mbps |
|---|---|---|---|
| Lunghezza d'onda (Ch1): | TX1310nm/RX1490nm | Lunghezza d'onda (Ch2): | TX1310nm/RX1490nm |
| Lunghezza di cavo: | 40km | Connettore: | LC/UPC doppio |
| Componente: | FP+PIN | Parole chiavi: | I canali doppi comprimono il ricetrasmettitore di SFP |
| Evidenziare: | Compatto a doppio canale SFP,Compatto SFP di RX1490nm,155Mbps CSFP |
||

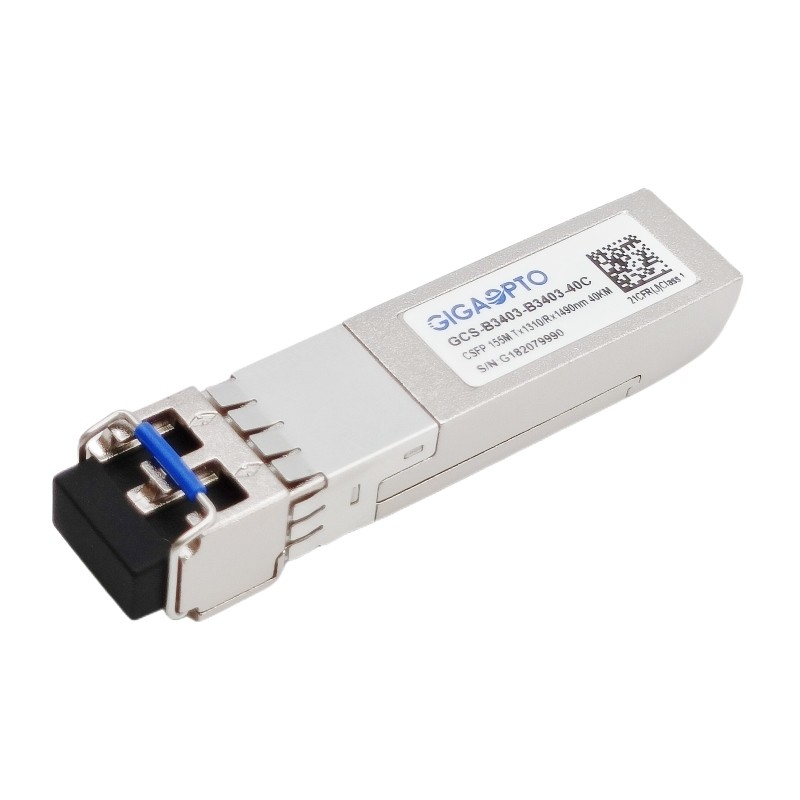

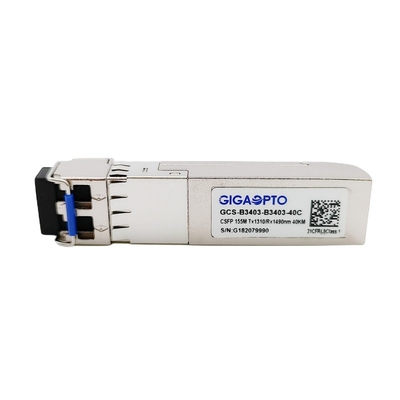

ricetrasmettitore 1310nm TX1490 nanometro RX 40km di SFP dei Bi-Di del compatto 155Mbps
Descrizione
Fattore forma del compatto di GCS-B3403-B3403-40C il piccolo pluggable (CSFP) è una versione di SFP con lo stesso fattore forma meccanico permettendo due canali bidirezionali indipendenti per porto.
Include due BOSA in un porto di SFP, ogni BOSA consiste di un trasmettitore del laser di alta qualità 1310nm FP e di alto fotodiodo di PIN della sensibilità 1490nm, fornenti la capacità di lavorazione 155Mbps la trasmissione di collegamento di 40km.
È con il connettore di perno di SFP 20 per permettere la capacità calda della spina. Le funzioni diagnostiche di Digital sono disponibili via un'interfaccia di I2C specificata in SFP MSA SFF-8472, monitor in tempo reale della temperatura, la tensione di rifornimento, la corrente di polarizzazione del laser, media del laser potenza di uscita e ricevere potenza di uscita è fornita.
Questo ricetrasmettitore di SFP del compatto 155Mbps è pienamente compatibile comprimere l'opzione Pluggable 2 di MSA di piccolo fattore forma (CSFP) e CE/RoHS ha certificato.
Caratteristiche
| Serie del prodotto | 155Mbps compatto SFP BIDI doppio | P/N | GCS-B3403-B3403-40C |
| Fattore forma | Compatto SFP | Tipo | Manica doppio di BIDI per porto di SFP |
| Tasso di dati (Ch1/Ch2) | 155Mbps/155Mbps | Conteggio del vicolo | 2x (Tx/Rx) |
| Trasmissione | 40km @ SMF | Connettore | Duplex di LC |
| Lunghezza d'onda-Ch1 | TX1310nm/RX1490nm | Lunghezza d'onda-Ch2 | TX1310nm/RX1490nm |
| Tensione di potere | +3.3V | Dissipazione di potere | ≤ 1.3W |
| Tipo del trasmettitore | Laser di FP | Tipo del ricevitore | PIN/TIA |
| Potere medio di TX | -1 ~ -4dBm | Sensibilità di RX | < -39dBm=""> |
| Rapporto di estinzione | > 9dB | Saturazione di RX | > -3dBm |
| Bilancio ottico (dB) | 38dB | Sistema diagnostico di Digital | Supporto |
| Temperatura | Funzionamento: 0 a 70°C | Garanzia | di tre anni |
| Stoccaggio: -40°C a 85°C | Peso specifico | 25gram | |
| Protocolli | Ethernet veloce, MSA compiacente | ||
Caratteristiche
Applicazione
Caratteristiche elettriche ed ottiche
| Parametro | Simbolo | Min | Tipico | Massimo | Unità | Note | ||
| Trasmettitore | ||||||||
| Lunghezza d'onda del centro | λc | 1260 | 1310 | 1360 | nanometro | |||
| Larghezza spettrale (RMS) | ∆λ | 4 | nanometro | |||||
| Potenza di uscita medio | Pesce gatto | -1 | -4 | dBm | 1 | |||
| Rapporto di estinzione | ER | 9 | dB | |||||
| Tempo ottico di aumento/caduta (20%~80%) | tr/tf | 0,26 | NS | |||||
| Differenziale dell'oscillazione immissione dei dati | VIN | 400 | 1800 | sistemi MV | 2 | |||
| Impedenza differenziale introdotta | ZIN | 90 | 100 | 110 | Ω | |||
|
TX disattivano |
Disattivi | 2,0 | Vcc | V | ||||
| Permetta a | 0 | 0,8 | V | |||||
|
Errore di TX |
Errore | 2,0 | Vcc | V | ||||
| Normale | 0 | 0,8 | V | |||||
| Ricevitore | ||||||||
| Lunghezza d'onda del centro | λc | 1470 | 1510 | nanometro | ||||
| Sensibilità del ricevitore | -35 | dBm | 3 | |||||
| Sovraccarico del ricevitore | -3 | dBm | 3 | |||||
| Il LOS De-asserisce | LOSD | -35 | dBm | |||||
| Il LOS asserisce | LOSA | -45 | dBm | |||||
| Isteresi di LOS | 1 | 4 | dB | |||||
| Differenziale dell'oscillazione del emissione dei dati | Vout | 400 | 1800 | sistemi MV | 4 | |||
|
LOS |
Alto | 2,0 | Vcc | V | ||||
| Minimo | 0,8 | V | ||||||
Note:
1. Il potere ottico è lanciato in SMF.
2. Input di PECL, internamente CA-accoppiato e terminato.
3. Misurato con un modello di prova di PRBS 223-1 @155Mbps, BER ≤1×10-12.
4. Internamente CA-accoppiato.
