Dettagli:
|
| Tipo di prodotto: | 155Mbps CSFP EX | Larghezza di banda (Ch1/Ch2): | 155Mbps/155Mbps |
|---|---|---|---|
| Lunghezza d'onda (Ch1/Ch2)): | TX_1490nm/RX_1310nm | Distanza della fibra: | 40km |
| Tipo di LD/PD: | DFB+PIN | Temperatura: | norma 0 a 70°C |
| Connettore: | LC | Parole chiavi: | Modulo ottico del ricetrasmettitore di CSFP BIDI |
| Evidenziare: | compatto SFP di 2x 155Mbps,Compatto SFP di LC,1310nm 1490nm sfp |
||

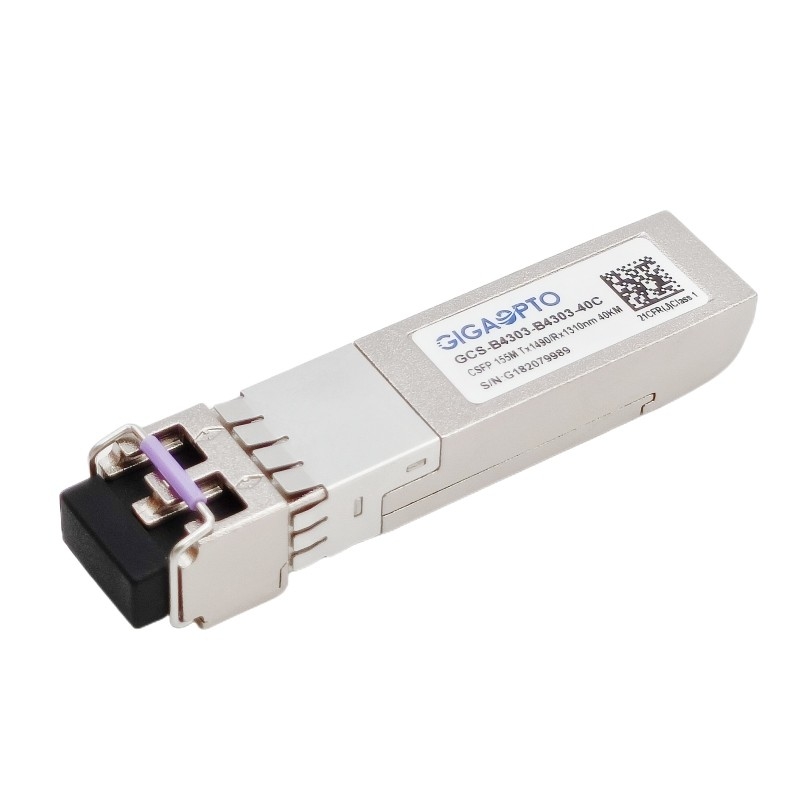

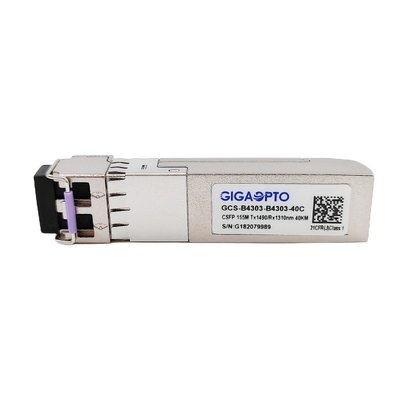

DOM di LC 40km del ricetrasmettitore di 2x 155Mbps TX_1490nm/RX_1310nm CSFP BIDI
Descrizione
Fattore forma del compatto di GCS-B4303-B4303-40C il piccolo pluggable (CSFP) è una versione di SFP con lo stesso fattore forma meccanico permettendo due canali bidirezionali indipendenti per porto.
Include due BOSA in un porto di SFP, ogni BOSA consiste di un trasmettitore del laser di alta qualità 1490nm DFB e di alto fotodiodo di PIN della sensibilità 1310nm, fornenti la capacità di lavorazione 155Mbps la trasmissione di collegamento di 40km.
È con il connettore di perno di SFP 20 per permettere la capacità calda della spina. Le funzioni diagnostiche di Digital sono disponibili via un'interfaccia di I2C specificata in SFP MSA SFF-8472, monitor in tempo reale della temperatura, la tensione di rifornimento, la corrente di polarizzazione del laser, media del laser potenza di uscita e ricevere potenza di uscita è fornita.
Questo ricetrasmettitore della due-fibra CSFP è pienamente compatibile comprimere l'opzione Pluggable 2 di MSA di piccolo fattore forma (CSFP) e CE/RoHS ha certificato.
Caratteristiche
| Serie del prodotto | 2x 155Mbps CSFP BIDI | Numero del pezzo. | GCS-B4303-B4303-40C |
| Pacchetto | CSFP | Tipo | 2x BIDI per porto di SFP |
| Dato ordine (Ch1/Ch2) | 155Mbps/155Mbps | Conteggio del vicolo | 2x (Tx/Rx) |
| Trasmissione | 40km @ G652 SMF | Connettore | Duplex di LC |
| Lunghezza d'onda-Ch1 | TX_1490nm/RX_1310nm | Lunghezza d'onda-Ch2 | TX_1490nm/RX_1310nm |
| Tensione di potere | +3.3V | Dissipazione di potere | ≤ 1.3W |
| Tipo del trasmettitore | Laser di DFB | Tipo del ricevitore | PIN/TIA Photodiode |
| Potere del trasmettitore | -1 ~ -4dBm | Sensibilità del ricevitore | < -39dBm=""> |
| Rapporto di estinzione | > 9dB | Sovraccarico | > -3dBm |
| Bilancio ottico (dB) | 38dB | Sistema diagnostico di Digital | Supporto |
| Ambiente | Funzionamento: 0 a 70°C | Garanzia | di tre anni |
| Stoccaggio: -40°C a 85°C | Peso specifico | 25gram | |
| Protocolli | Ethernet veloce, MSA compiacente | ||
Caratteristiche
Applicazione
Caratteristiche elettriche ed ottiche
| Parametro | Simbolo | Min | Tipico | Massimo | Unità | Note | ||
| Trasmettitore | ||||||||
| Lunghezza d'onda del centro | λc | 1470 | 1490 | 1510 | nanometro | |||
| Larghezza spettrale (- 20dB) | σ | 1 | nanometro | |||||
| Rapporto laterale di soppressione di modo | SMSR | 30 | dB | |||||
| Potenza di uscita medio | Pesce gatto | -4 | -1 | dBm | 1 | |||
| Rapporto di estinzione | ER | 9 | dB | |||||
| Tempo ottico di aumento/caduta (20%~80%) | tr/tf | 0,26 | NS | |||||
| Differenziale dell'oscillazione immissione dei dati | VIN | 400 | 1800 | sistemi MV | 2 | |||
| Impedenza differenziale introdotta | ZIN | 90 | 100 | 110 | Ω | |||
|
TX disattivano |
Disattivi | 2,0 | Vcc | V | ||||
| Permetta a | 0 | 0,8 | V | |||||
|
Errore di TX |
Errore | 2,0 | Vcc | V | ||||
| Normale | 0 | 0,8 | V | |||||
| Ricevitore | ||||||||
| Lunghezza d'onda del centro | λc | 1290 | 1330 | nanometro | ||||
| Sensibilità del ricevitore | -35 | dBm | 3 | |||||
| Sovraccarico del ricevitore | -3 | dBm | 3 | |||||
| Il LOS De-asserisce | LOSD | -35 | dBm | |||||
| Il LOS asserisce | LOSA | -45 | dBm | |||||
| Isteresi di LOS | 1 | 4 | dB | |||||
| Differenziale dell'oscillazione del emissione dei dati | Vout | 400 | 1800 | sistemi MV | 4 | |||
|
LOS |
Alto | 2,0 | Vcc | V | ||||
| Minimo | 0,8 | V | ||||||
Note:
1. Il potere ottico è lanciato in SMF.
2. Input di PECL, internamente CA-accoppiato e terminato.
3. Misurato con un modello di prova di PRBS 223-1 @155Mbps, BER ≤1×10-12.
4. Internamente CA-accoppiato.
