Dettagli:
|
| Tipo di prodotto: | 100M Compact SFP BIDI LX20 | Velocità di trasmissione: | 100Mbps/100Mbps |
|---|---|---|---|
| Lunghezza d'onda (Ch1): | TX1550nm/RX1310nm | Lunghezza d'onda (Ch2): | TX1550nm/RX1310nm |
| Portata di collegamento: | 20km | Interfaccia: | LC doppio |
| Temperatura: | Annuncio pubblicitario | Parole chiavi: | 100Mbps compatto BIDI SFP |
| Evidenziare: | 100Mbps compatto SFP,20km SFP compatto,Ricetrasmettitore ottico bidirezionale di RX1310nm |
||

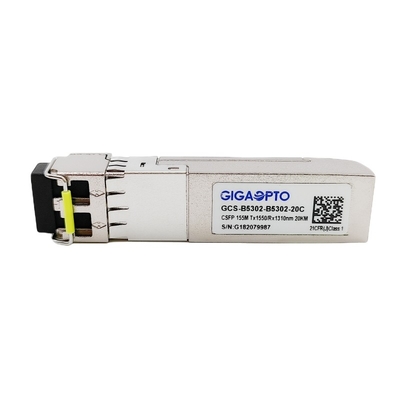

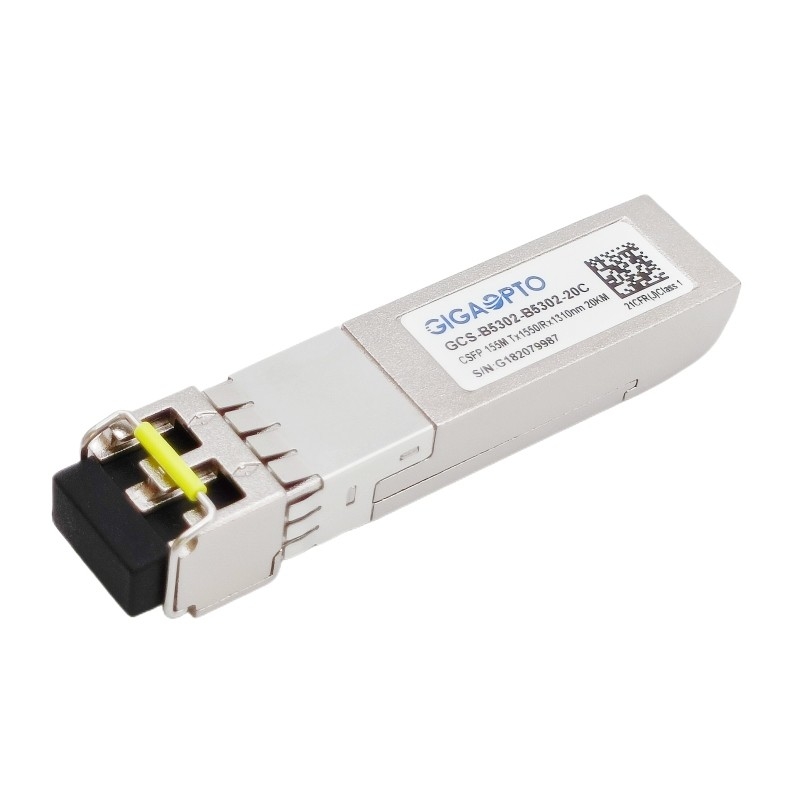

DOM ottici bidirezionali doppi del ricetrasmettitore TX1550nmRX1310nm LC 20km di SFP del compatto 100Mbps
Descrizione
Il GCS-B5302-B5302-20C specificamente è progettato per il rendimento elevato ha integrato due collegamenti bidirezionali su una fibra monomodale duplex, ogni collegamento sostiene la capacità di lavorazione 155Mbps e la trasmissione di 20km con l'interfaccia di LC.
È con il connettore di perno di SFP 20 per permettere la capacità calda della spina. Le funzioni diagnostiche di Digital sono disponibili via un'interfaccia di I2C specificata in SFP MSA SFF-8472.
Questo ricetrasmettitore di CSFP LX è pienamente compatibile comprimere l'opzione Pluggable 2 di MSA di piccolo fattore forma (CSFP) e CE/RoHS ha certificato.
Caratteristiche
| Serie del prodotto | 100Mbps compatto SFP BIDI | Numero del pezzo | GCS-B5302-B5302-20C |
| Fattore forma | Compatto SFP | Tipo | 2 BOSA per porto dello sfp |
| Tasso di dati (Ch1/Ch2) | 155Mbps/155Mbps | Conteggio del vicolo | 2x (Tx/Rx) |
| Lunghezza di cavo | 20km | Interfaccia | LC doppio |
| Lunghezza d'onda-Ch1 | TX1550nm/RX1310nm | Lunghezza d'onda-Ch2 | TX1550nm/RX1310nm |
| Tensione di potere | +3.3V | Dissipazione di potere | ≤ 1.3W |
| Tipo del laser | Laser di DFB | Tipo del rivelatore fotoelettrico | PIN |
| Potere medio di TX | -13 ~ -9dBm | Sensibilità di RX | < -32dBm=""> |
| Rapporto di estinzione | > 9dB | Saturazione di RX | > -3dBm |
| Bilancio ottico (dB) | 19dB | Sistema diagnostico di Digital | Supporto |
| Temperatura | Funzionamento: 0 a 70°C | Garanzia | di tre anni |
| Stoccaggio: -40°C a 85°C | Peso specifico | 25gram | |
| Protocolli | Ethernet veloce, MSA compiacente | ||
Caratteristiche
Applicazione
Caratteristiche elettriche ed ottiche
| Parametro | Simbolo | Min | Tipico | Massimo | Unità | Note | ||
| Trasmettitore | ||||||||
| Lunghezza d'onda del centro | λc | 1530 | 1550 | 1570 | nanometro | |||
| Larghezza spettrale (- 20dB) | σ | 1 | nanometro | |||||
| Rapporto laterale di soppressione di modo | SMSR | 30 | dB | |||||
| Potenza di uscita medio | Pesce gatto | -13 | -9 | dBm | 1 | |||
| Rapporto di estinzione | ER | 9 | dB | |||||
| Tempo ottico di aumento/caduta (20%~80%) | tr/tf | 0,26 | NS | |||||
| Differenziale dell'oscillazione immissione dei dati | VIN | 400 | 1800 | sistemi MV | 2 | |||
| Impedenza differenziale introdotta | ZIN | 90 | 100 | 110 | Ω | |||
|
TX disattivano |
Disattivi | 2,0 | Vcc | V | ||||
| Permetta a | 0 | 0,8 | V | |||||
|
Errore di TX |
Errore | 2,0 | Vcc | V | ||||
| Normale | 0 | 0,8 | V | |||||
| Ricevitore | ||||||||
| Lunghezza d'onda del centro | λc | 1290 | 1330 | nanometro | ||||
| Sensibilità del ricevitore | -32 | dBm | 3 | |||||
| Sovraccarico del ricevitore | -3 | dBm | 3 | |||||
| Il LOS De-asserisce | LOSD | -32 | dBm | |||||
| Il LOS asserisce | LOSA | -45 | dBm | |||||
| Isteresi di LOS | 1 | 4 | dB | |||||
| Differenziale dell'oscillazione del emissione dei dati | Vout | 400 | 1800 | sistemi MV | 4 | |||
|
LOS |
Alto | 2,0 | Vcc | V | ||||
| Minimo | 0,8 | V | ||||||
Note:
1. Il potere ottico è lanciato in SMF.
2. Input di PECL, internamente CA-accoppiato e terminato.
3. Misurato con un modello di prova di PRBS 27-1 @155Mbps, BER ≤1×10-12.
4. Internamente CA-accoppiato.
