Dettagli:
|
| Tipo di prodotto: | 100BASE CSFP LX20 | Velocità di trasmissione: | 155Mbps/155Mbps |
|---|---|---|---|
| Lunghezza d'onda (Ch1): | TX1550nm/RX1310nm | Lunghezza d'onda (Ch2): | TX1550nm/RX1310nm |
| Distanza di collegamento: | 20km | Connettore: | LC doppio |
| DOM/DDM: | Di sostegno | ||
| Evidenziare: | 100BASE compatto SFP,Compatto SFP di TX1310nm,Fibra ottica bidirezionale di RX1550nm |
||

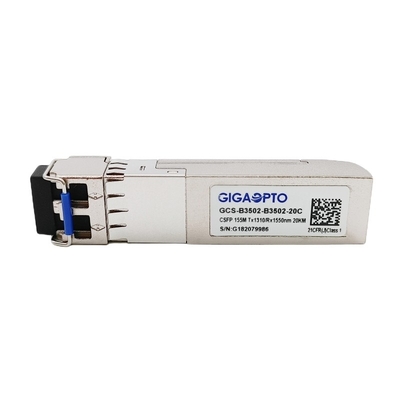

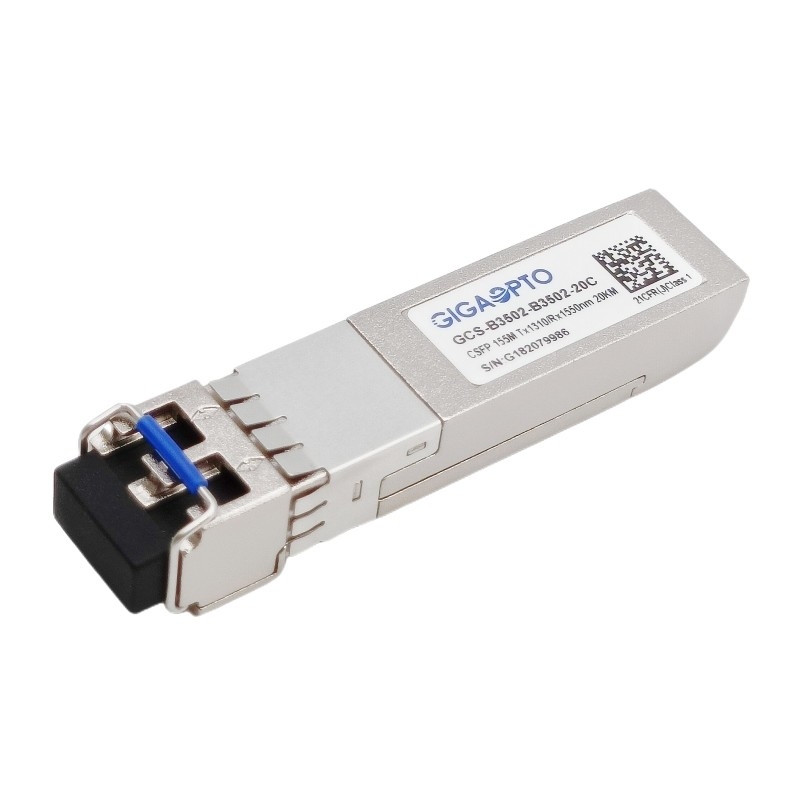

DOM di fibra ottica bidirezionali doppi del ricetrasmettitore TX1310nmRX1550nm LC 20km di 100BASE CSFP
Descrizione
Il GCS-B3502-B3502-20C è un modulo del ricetrasmettitore di rendimento elevato CSFP per le programmazioni dei dati veloci di Ethernet.
Specificamente è progettato per il rendimento elevato ha integrato due collegamenti bidirezionali su una fibra monomodale duplex, ogni collegamento sostiene la capacità di lavorazione 155Mbps e la trasmissione di 20km con l'interfaccia di LC.
Per ogni canale questa unità del ricetrasmettitore di BIDI consiste di un trasmettitore del laser di 1310nm DFB e di un fotodiodo di PIN 1550nm, tutto il modulo per rispondere alle esigenze di sicurezza dei laser della classe 1.
È con il connettore di perno di SFP 20 per permettere la capacità calda della spina. Le funzioni diagnostiche di Digital sono disponibili via un'interfaccia di I2C specificata in SFP MSA SFF-8472.
Questo ricetrasmettitore di CSFP LX è pienamente compatibile comprimere l'opzione Pluggable 2 di MSA di piccolo fattore forma (CSFP) e CE/RoHS ha certificato.
Caratteristiche
| Serie del prodotto | 100Base CSFP LX20 | Numero del pezzo | GCS-B3502-B3502-20C |
| Imballaggio | CSFP | Tipo | 2 BOSA per porto |
| Tasso di dati (Ch1/Ch2) | 155Mbps/155Mbps | Conteggio del vicolo | 2x (Tx/Rx) |
| Distanza di collegamento | 20km | Connettore | Duplex di LC |
| Lunghezza d'onda-Ch1 | TX1310nm/RX1550nm | Lunghezza d'onda-Ch2 | TX1310nm/RX1550nm |
| Tensione | +3.3V | Dissipazione di potere | ≤ 1.3W |
| Tipo del laser | Laser di DFB | Tipo del fotodiodo | PIN |
| TX potenza di uscita | -13 ~ -9dBm | Sensibilità di RX | < -32dBm=""> |
| Rapporto di estinzione | > 9dB | Sovraccarico di RX | > -3dBm |
| Bilancio di potere (dB) | 19dB | DDM/DOM | Supporto |
| Temperatura | Funzionamento: 0 a 70°C | Garanzia | di tre anni |
| Stoccaggio: -40°C a 85°C | Peso specifico | 25gram | |
| Protocolli | Ethernet veloce, MSA compiacente | ||
Caratteristiche
Applicazione
Caratteristiche elettriche ed ottiche
| Parametro | Simbolo | Min | Tipico | Massimo | Unità | Note | ||
| Trasmettitore | ||||||||
| Lunghezza d'onda del centro | λc | 1290 | 1310 | 1330 | nanometro | |||
| Larghezza spettrale (- 20dB) | σ | 1 | nanometro | |||||
| Rapporto laterale di soppressione di modo | SMSR | 30 | dB | |||||
| Potenza di uscita medio | Pesce gatto | -13 | -9 | dBm | 1 | |||
| Rapporto di estinzione | ER | 9 | dB | |||||
| Tempo ottico di aumento/caduta (20%~80%) | tr/tf | 0,26 | NS | |||||
| Differenziale dell'oscillazione immissione dei dati | VIN | 400 | 1800 | sistemi MV | 2 | |||
| Impedenza differenziale introdotta | ZIN | 90 | 100 | 110 | Ω | |||
|
TX disattivano |
Disattivi | 2,0 | Vcc | V | ||||
| Permetta a | 0 | 0,8 | V | |||||
|
Errore di TX |
Errore | 2,0 | Vcc | V | ||||
| Normale | 0 | 0,8 | V | |||||
| Ricevitore | ||||||||
| Lunghezza d'onda del centro | λc | 1530 | 1550 | 1570 | nanometro | |||
| Sensibilità del ricevitore | -32 | dBm | 3 | |||||
| Sovraccarico del ricevitore | -3 | dBm | 3 | |||||
| Il LOS De-asserisce | LOSD | -32 | dBm | |||||
| Il LOS asserisce | LOSA | -45 | dBm | |||||
| Isteresi di LOS | 1 | 4 | dB | |||||
| Differenziale dell'oscillazione del emissione dei dati | Vout | 400 | 1800 | sistemi MV | 4 | |||
|
LOS |
Alto | 2,0 | Vcc | V | ||||
| Minimo | 0,8 | V | ||||||
