Dettagli:
|
Tipo di prodotto: | 100BASE CSFP | Tasso di dati: | 155Mbps/155Mbps |
---|---|---|---|
Lunghezza d'onda di TX: | 2 x 1490nm | Lunghezza d'onda di RX: | 2 x 1310nm |
Trasmissione: | 20km | Media: | SMF |
DOM/DDM: | Di sostegno | Parole chiavi: | 2 ricetrasmettitore di fibra ottica della fibra 100BASE BIDI CSFP |
Evidenziare: | Ricetrasmettitore della fibra dello sfp di 2 fibre,ricetrasmettitore della fibra di 20km sfp,Canale sfp della fibra dei DOM |

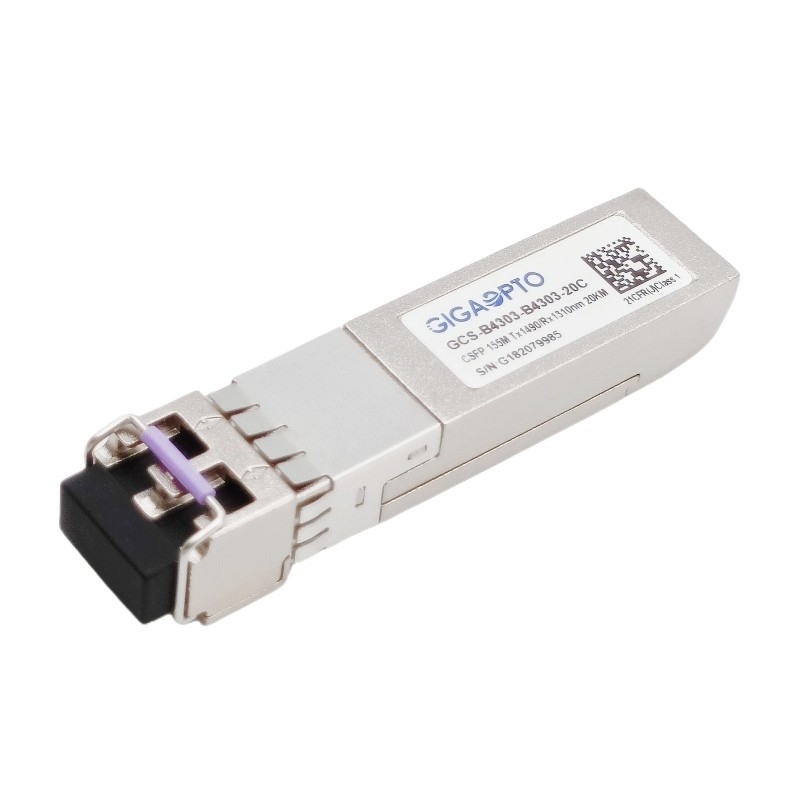

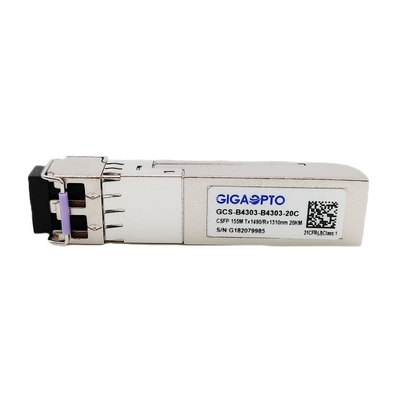

2 DOM di fibra ottica del ricetrasmettitore TX1490nmRX1310nm LC 20km della fibra 100BASE BIDI CSFP
Descrizione
Il ricetrasmettitore di 100Base CSFP specificamente è progettato per il rendimento elevato ha integrato due collegamenti bidirezionali su una fibra monomodale duplex, ogni collegamento sostiene la capacità di lavorazione 155Mbps e la trasmissione di 20km con l'interfaccia di LC.
È con il connettore di perno di SFP 20 per permettere la capacità calda della spina. Le funzioni diagnostiche di Digital sono disponibili via un'interfaccia di I2C specificata in SFP MSA SFF-8472.
Questo ricetrasmettitore di CSFP LX è pienamente compatibile comprimere l'opzione Pluggable 2 di MSA di piccolo fattore forma (CSFP) e CE/RoHS ha certificato.
Specifiche
Serie del prodotto | 100Base CSFP | Numero del pezzo | GCS-B4303-B4303-20C |
Pacchetto | CSFP | Tipo | 2 BOSA per porto |
Tasso di dati (Mbps) | 155Mbps/155Mbps | Conteggio del vicolo | 2x (Tx/Rx) |
Distanza di collegamento | 20km | Connettore | Duplex di LC |
Lunghezza d'onda di TX | 2x 1490nm | Lunghezza d'onda di RX | 2x 1310nm |
Tensione | +3.3V (tipico) | Consumo di energia | ≤ 1.3W |
Tipo/vicolo del trasmettitore | Laser di DFB | Tipo/vicolo del ricevitore | PIN |
TX potenza di uscita | -14 ~ -8dBm | Sensibilità di RX | < -32dBm=""> |
Rapporto di estinzione | > 9dB | Sovraccarico di RX | > -3dBm |
Bilancio di potere (dB) | 18dB | DDM/DOM | Supporto |
Temperatura | Funzionamento: 0 a 70°C | Garanzia | di tre anni |
Stoccaggio: -40°C a 85°C | Peso specifico | 25gram | |
Protocolli | Ethernet veloce, MSA compiacente |
Caratteristiche
Applicazione
Caratteristiche elettriche ed ottiche
Parametro | Simbolo | Min | Tipico | Massimo | Unità | Note | ||
Trasmettitore | ||||||||
Lunghezza d'onda del centro | λc | 1470 | 1490 | 1510 | nanometro | |||
Larghezza spettrale (- 20dB) | σ | 1 | nanometro | |||||
Rapporto laterale di soppressione di modo | SMSR | 30 | dB | |||||
Potenza di uscita medio | Pesce gatto | -13 | -9 | dBm | 1 | |||
Rapporto di estinzione | ER | 9 | dB | |||||
Tempo ottico di aumento/caduta (20%~80%) | tr/tf | 0,26 | NS | |||||
Differenziale dell'oscillazione immissione dei dati | VIN | 400 | 1800 | sistemi MV | 2 | |||
Impedenza differenziale introdotta | ZIN | 90 | 100 | 110 | Ω | |||
TX disattivano |
Disattivi | 2,0 | Vcc | V | ||||
Permetta a | 0 | 0,8 | V | |||||
Errore di TX |
Errore | 2,0 | Vcc | V | ||||
Normale | 0 | 0,8 | V | |||||
Ricevitore | ||||||||
Lunghezza d'onda del centro | λc | 1290 | 1330 | nanometro | ||||
Sensibilità del ricevitore | -32 | dBm | 3 | |||||
Sovraccarico del ricevitore | -3 | dBm | 3 | |||||
Il LOS De-asserisce | LOSD | -32 | dBm | |||||
Il LOS asserisce | LOSA | -45 | dBm | |||||
Isteresi di LOS | 1 | 4 | dB | |||||
Differenziale dell'oscillazione del emissione dei dati | Vout | 400 | 1800 | sistemi MV | 4 | |||
LOS |
Alto | 2,0 | Vcc | V | ||||
Minimo | 0,8 | V |
Note:
1. Il potere ottico è lanciato in SMF.
2. Input di PECL, internamente CA-accoppiato e terminato.
3. Misurato con un modello di prova di PRBS 27-1 @155Mbps, BER ≤1×10-12.
4. Internamente CA-accoppiato.
