Dettagli:
|
| Tipo di prodotto: | 100BASE BIDI doppio CSFP | Tasso di dati: | 155Mbps |
|---|---|---|---|
| Manica 1: | TX1310nm/RX1490nm | Manica 2: | TX1310nm/RX1490nm |
| Trasmissione: | 20km | Tipo di cavo: | Fibra di singolo modo |
| Parole chiavi: | Ricetrasmettitore di fibra ottica di 100BASE CSFP | ||
| Evidenziare: | Ricetrasmettitore di fibra ottica 100BASE,Ricetrasmettitore di fibra ottica di CSFP,Modulo ottico di TX1310nm sfp |
||

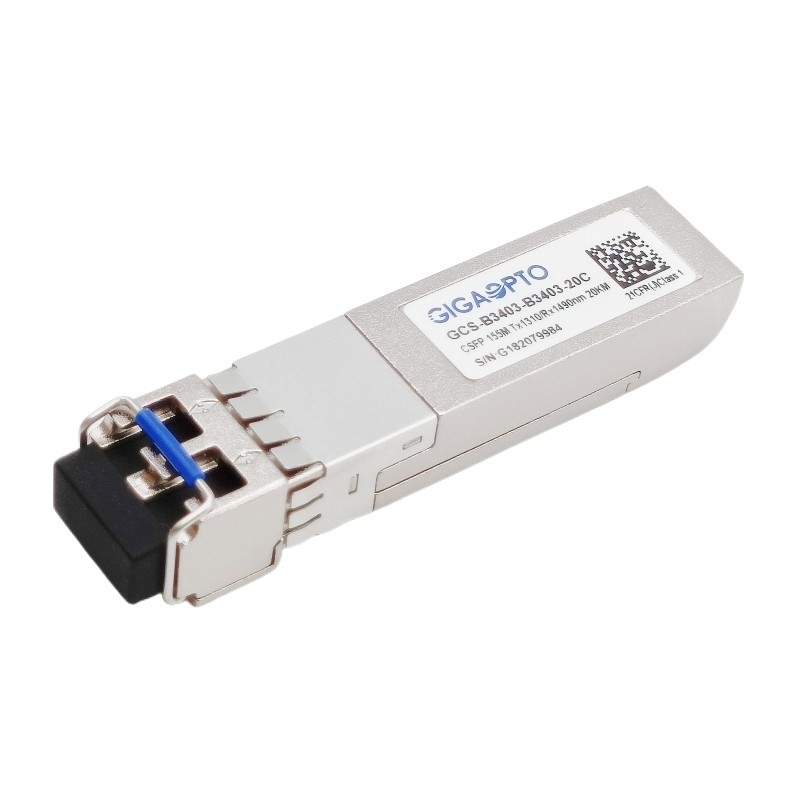

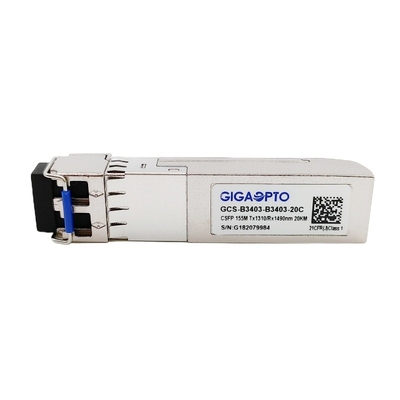

DOM di fibra ottica doppi del ricetrasmettitore TX1310nmRX1490nm LC 20km di 100BASE BIDI CSFP
Descrizione
Il ricetrasmettitore ottico bidirezionale doppio di 100Base CSFP è una versione di SFP con lo stesso fattore forma meccanico permettendo due canali bidirezionali indipendenti per porto.
Per ogni canale, questa unità del ricetrasmettitore di 100BASE CSFP consiste di tre sezioni: un trasmettitore del laser di 1310nm DFB, un fotodiodo di PIN 1490nm integrati con un'unità di controllo del preamplificatore di trans-impedenza (TIA) e di MCU. Tutti i moduli soddisfanno la classe io requisiti di sicurezza dei laser.
È con il connettore di perno di SFP 20 per permettere la capacità calda della spina. Le funzioni diagnostiche di Digital sono disponibili via un'interfaccia di I2C come specificato nello SFF-8472, che fornisce i monitor in tempo reale della temperatura, della tensione di rifornimento, della corrente di polarizzazione del laser, della media del laser potenza di uscita, di ricezione potenza di uscita ed ecc.
È idea per Ethernet veloce, le applicazioni 100Base-X.
Specifiche
| Serie del prodotto | ricetrasmettitore di 100Base CSFP | P/N | GCS-B3403-B3403-20C |
| Fattore forma | CSFP | Tipo | 2x BiDi |
| Tasso di dati | 155Mbps/155Mbps | Conteggio del vicolo | 2x (Tx/Rx) |
| Distanza | 20km | Interfaccia | 2x LC-semplice |
| Lunghezza d'onda di TX | 2x 1310nm | Lunghezza d'onda di RX | 2x 1490nm |
| Tensione | +3.3V (tipico) | Consumo di energia | ≤ 1.3W |
| Tipo/vicolo del trasmettitore | Laser di DFB | Tipo/vicolo del ricevitore | PIN |
| Trasmettitore potenza di uscita | -14 ~ -8dBm | Sensibilità del ricevitore | < -32dBm=""> |
| Rapporto di estinzione | > 9dB | Sovraccarico introdotto | > -3dBm |
| Bilancio di potere (dB) | 18dB | Sistema diagnostico di Digital | Supporto |
| Ambiente | Funzionamento: 0 a 70°C | Garanzia | di tre anni |
| Stoccaggio: -40°C a 85°C | Peso specifico | 25gram | |
| Protocolli | Ethernet veloce, MSA compiacente | ||
Caratteristiche
Applicazione
Caratteristiche elettriche ed ottiche
| Parametro | Simbolo | Min | Tipico | Massimo | Unità | Note | ||
| Trasmettitore | ||||||||
| Lunghezza d'onda del centro | λc | 1260 | 1310 | 1360 | nanometro | |||
| Larghezza spettrale (RMS) | ∆λ | 4 | nanometro | |||||
| Potenza di uscita medio | Pesce gatto | -14 | -8 | dBm | 1 | |||
| Rapporto di estinzione | ER | 9 | dB | |||||
| Tempo ottico di aumento/caduta (20%~80%) | tr/tf | 0,26 | NS | |||||
| Differenziale dell'oscillazione immissione dei dati | VIN | 400 | 1800 | sistemi MV | 2 | |||
| Impedenza differenziale introdotta | ZIN | 90 | 100 | 110 | Ω | |||
|
TX disattivano |
Disattivi | 2,0 | Vcc | V | ||||
| Permetta a | 0 | 0,8 | V | |||||
|
Errore di TX |
Errore | 2,0 | Vcc | V | ||||
| Normale | 0 | 0,8 | V | |||||
| Ricevitore | ||||||||
| Lunghezza d'onda del centro | λc | 1470 | 1490 | 1510 | nanometro | |||
| Sensibilità del ricevitore | -32 | dBm | 3 | |||||
| Sovraccarico del ricevitore | -3 | dBm | 3 | |||||
| Il LOS De-asserisce | LOSD | -32 | dBm | |||||
| Il LOS asserisce | LOSA | -45 | dBm | |||||
| Isteresi di LOS | 1 | 4 | dB | |||||
| Differenziale dell'oscillazione del emissione dei dati | Vout | 400 | 1800 | sistemi MV | 4 | |||
|
LOS |
Alto | 2,0 | Vcc | V | ||||
| Minimo | 0,8 | V | ||||||
Note:
1. Il potere ottico è lanciato in SMF.
2. Input di PECL, internamente CA-accoppiato e terminato.
3. Misurato con un modello di prova di PRBS 223-1 @155Mbps, BER ≤1×10-12.
4. Internamente CA-accoppiato.
