Dettagli:
|
| Nome di prodotto: | 1.5G CATV BOSA | lunghezza d'onda: | 1550nm_TX/1310nm_RX |
|---|---|---|---|
| Tasso di dati: | 1.5Gbps | Funzionamento temporaneo. (℃): | 0 -75℃/-40 - 85℃ |
| Potenza di uscita: | 1 Mw | Responsivity: | 0.8A/W |
| Evidenziare: | Treccia di FC APC,Treccia di WDM APC,1310nm treccia dello Sc APC |
||

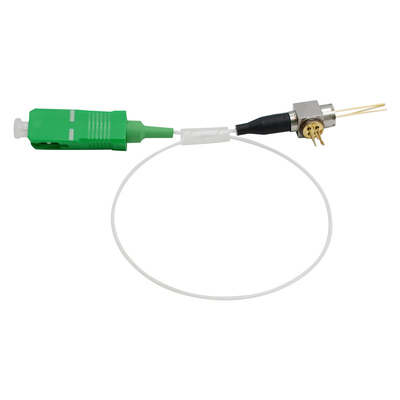

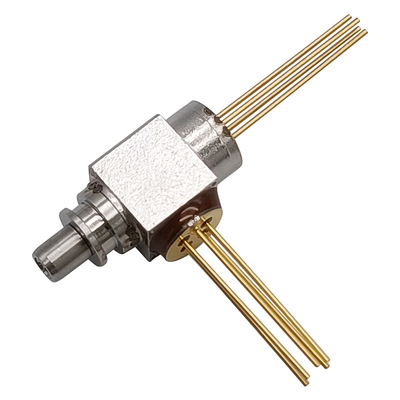

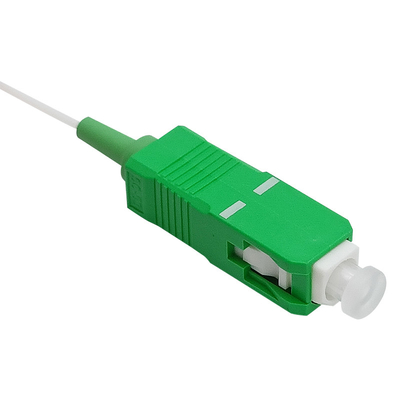

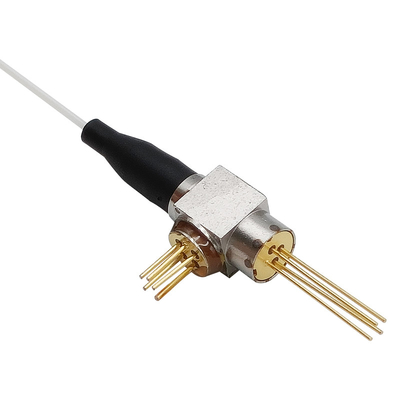

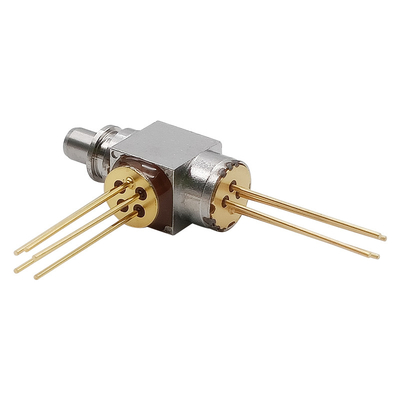

treccia TX 1550nm RX 1310nm della st FC APC dello Sc del recipiente di WDM BOSA LC di 1.5G CATV
Caratteristiche:
Applicazioni:
Valutazioni massime assolute
| Parametro | Simbolo | Valutazioni | Unità |
| Temperatura di stoccaggio | Tstg | -40~+85 | ℃ |
| Temperatura di caso di funzionamento | Cima | -40~+85 | ℃ |
| Umidità relativa di operazione | 85 | % | |
| Corrente di andata (LD) | IFD | 150 | mA |
| Tensione inversa del palladio del monitor (LD) | VrL | 2 | V |
| Tensione inversa del palladio del monitor (palladio) | VrP | 20 | V |
| Corrente di inverso del palladio del monitor (palladio) | IrP | 2 | mA |
| Corrente di andata del palladio | IFD | 10 | mA |
| Tensione inversa del palladio | Vpd | 50 | V |
| Temperatura di saldatura (<10s> | Stemp | 260 | ℃ |
Caratteristiche elettriche ed ottiche – trasmettitore
(If=Ith+20mA, Pf=1mW, SMF (9.5/125µm), Tc=+25+/-2°C, salvo indicazione contraria.)
| Parametro | Simbolo | Circostanza | Minuto. | Tipo. | Massimo. | Unità |
| Corrente della soglia | Ith | CW | — | 8 | 15 | mA |
| Potenza di uscita (dopo coppia) | PF | CW, If=Ith+20mA | 0,5 | 1 | 2 | Mw |
| Tensione di funzionamento | Vf | CW, Tc=-40~+85℃ | — | — | 1,6 | V |
| Efficienza del pendio | Se | CW, media | 0,025 | 0,05 | 0,1 | mW/mA |
| Lunghezza d'onda di picco | λp | CW | 1530 | 1550 | 1570 | nanometro |
| Aumento e tempo di caduta | TR, tf |
Ib=Ith, PL=1.5mW, 20~80% |
— | — | 0,15 | NS |
| Corrente del monitor (palladio) | Im | CW, PL=1.5mW, VRD=1V | 100 | 200 | — | uA |
| Corrente al buio (palladio) | Identificazione | VRD=5V | — | — | 10 | Na |
| Capacità (palladio) | Ct | VRD=10V, f=1MHz | — | 10 | 20 | PF |
| Ripetibilità del connettore | — | — | -1 | — | 1 | dB |
| Isolamento di lunghezza d'onda | — | — | 15 | — | — | dB |
|
Isolamento ottico |
— | Singola fase | 30 | — | — |
dB |
| — | Fase doppia | 40 | — | — |
Specifiche elettriche/ottiche – ricevitore
| Parametro | Simbolo | Condizione di prova | Minuto. | Tipo. | Massimo. | Unità |
| Lunghezza d'onda di rilevazione | λ | - | 1260 | 1575 | nanometro | |
| Diametro attivo | Il DA | - | — | 75 | — | μm |
|
Responsivity |
R |
VR= -5V@1310nm | — | 0,80 | — | A/W |
| VR= -5V@1550nm | — | 0,85 | — | A/W | ||
| Attenuazione di riflessione | RL | — | -50 | — | dB | |
| Corrente al buio | Identificazione | VR = 5V | — | 0,1 | 1 | Na |
| Capacità | Cp | VR = 5V | — | 0,6 | 0,7 | PF |
| Larghezza di banda | BW | VR=5V | 2 | — | — | Gigahertz |
Pin Assignment
Dimensione del pacchetto
