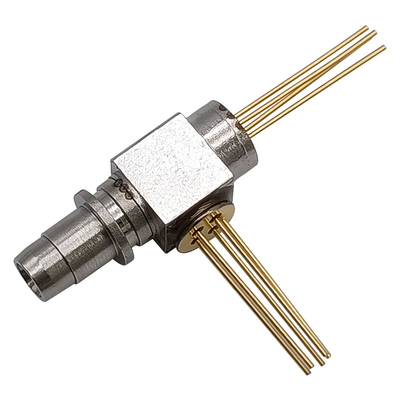

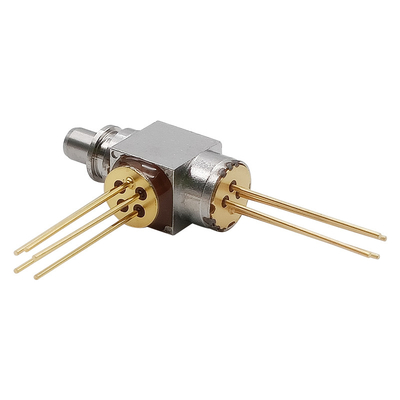

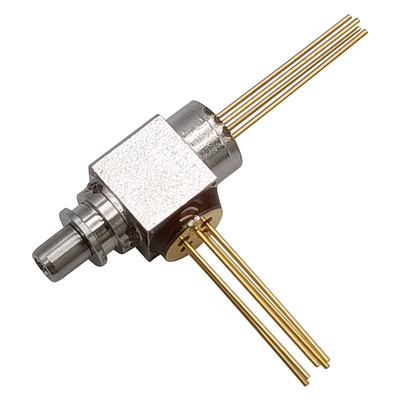

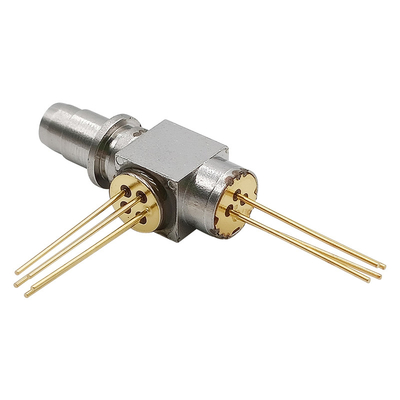

1.25Gbps Bi ottica OSA direzionale dello Sc del sotto-insieme TX1550nm DFB RX1490nm APD LC di WDM BOSA

1.25Gbps Bi ottica OSA direzionale dello Sc del sotto-insieme TX1550nm DFB RX1490nm APD LC di WDM BOSA
1.25Gbps Bi ottica OSA direzionale dello Sc del sotto-insieme TX1550nm DFB RX1490nm APD LC di WDM BOSA 1.25Gbps Bi ottica OSA direzionale dello Sc del sotto-insieme TX1550nm DFB RX1490nm APD LC di WDM BOSA 1.25Gbps Bi ottica OSA direzionale dello Sc del sotto-insieme TX1550nm DFB RX1490nm APD LC di WDM BOSA 1.25Gbps Bi ottica OSA direzionale dello Sc del sotto-insieme TX1550nm DFB RX1490nm APD LC di WDM BOSA

Grande immagine :  1.25Gbps Bi ottica OSA direzionale dello Sc del sotto-insieme TX1550nm DFB RX1490nm APD LC di WDM BOSA

Dettagli:
Luogo di origine: Shenzhen, Cina
Marca: GIGAOPTO
Certificazione: CE, FCC, ROHS, ISO9001, ISO14000, MSDS, REACH, CP65, TUV, UL
Numero di modello: BOSA-T1550DFB-R1490APD-1.25G-LC-REC
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 PCS
Prezzo: negotiable
Imballaggi particolari: 25pcs per vassoio
Tempi di consegna: 1-5 giorni lavorativi
Termini di pagamento: T/T, Western Union
Capacità di alimentazione: 500.000 pc/mese

1.25Gbps Bi ottica OSA direzionale dello Sc del sotto-insieme TX1550nm DFB RX1490nm APD LC di WDM BOSA

descrizione
Velocità di trasmissione,: 1.25Gb/s lunghezza d'onda: TX1550nm/RX1310nm
Connettore ottico: Recipiente di LC/SC Tipo di LD: DFB
Tipo del palladio: APD Sensibilità: <-31dbm>
Parole chiavi: 1.25Gbps WDM BOSA, 1.25G BOSA 1550nm
Evidenziare:

Sotto-insiem'ottico di WDM

,

Sotto-insiem'ottico di BOSA

,

Sotto-insieme di APD

sotto-insiem'ottico bidirezionale dello Sc di WDM TX1550nm DFB/RX1490nm APD LC di 1.25Gbps BOSA





Descrizione



Il BOSA-T1550DFB-R1490APD-1.25G-LC-REC Del GIGAOPTO è integrato con il trasmettitore di 1.25Gb/s 1550nm DFB ed il ricevitore di 1490nm APD insieme al connettore dello Sc o di LC.





Valutazioni massime assolute (Tc=25℃)



Parametro Simbolo Minuto. Massimo. Unità
Tensione inversa (LD) VRL --- 2 V
Corrente di andata (LD) SE IO --- 150 mA
Tensione inversa del fotodiodo (MPD) VRD --- 20 V
Corrente di andata del fotodiodo (MPD) IFD --- 10 mA
Tensione di TIA Operating VCC +3,0 +3,6 V
Temperatura di caso di funzionamento Cima -40 +85
Temperatura di stoccaggio TSTG -40 +85
Temperatura di saldatura del cavo (10sec massimi) ST --- 260
ESD 500 --- --- V





Caratteristiche ottiche & elettriche



Parametro Simbolo Minuto. Tipo. Massimo. Unità Condizione di prova
Trasmettitore (Tc=25±3℃)
Corrente della soglia Ith 3 8 15 mA CW, TC =25℃
    --- --- 40   CW, TC = -40~85℃
Potenza di uscita ottico PF 1,3 --- 2,6 Mw CW, Iop=Ith+20mA
Lunghezza d'onda concentrare λc 1540 1550 1560 nanometro

CW, Iop =30mA

Tc=-40℃~+85℃

Tensione di funzionamento Vf --- 1,2 1,6 V CW, Iop=Ith+20mA
Tempo di aumento/caduta TR /Tf --- 150 300 ps Ib=Ith, 20%~80%
Larghezza di spettro (- 20dB) Δλ --- --- 1,0 nanometro Iop =30mA, CW
Corrente del monitor Im 100 --- 1200 μA CW, Iop=Ith+20mA, VRD=1V
Rapporto laterale di soppressione di modo SMSR 30 35 --- dB Iop= 30mA
Tracking error (CW) TE -1,5 --- 1,5 dB

APC, Tc=-40~+85℃,

Montior hold@Iop corrente =Ith+20mA

Ricevitore (Tc=25±3℃)
Tensione di rifornimento VCC 3,0 3,3 3,6 V ---
Rifornimento corrente Icc 10 20 32 mA ---
Lunghezza d'onda ottica λ 1470 1490 1510 nanometro ---
Sensibilità Senatore. --- --- -31 dBm

λ=1490nm, NRZ,

1.25Gbps, PRBS=2^7-1,

ER=10dB,

BER=10-10,

VBR-3, CW

Potere di sovraccarico Politico -7 --- --- dBm
Tensione di ripartizione di APD Vbr 30 --- 55 V Id=10uA, VCC FUORI
Palladio Responsivity R 0,7 --- --- A/W CW, λ=1550nm





Caratteristiche



  • Il laser ha saldato il pacchetto
  • trasmettitore di 1550nm MQW DFB, ricevitore di 1310nm APD
  • Pacchetto della fibra di singolo modo con il connettore di LC/SC
  • Alta sensibilità
  • Prodotti compiacenti di ROHS disponibili
  • Gamma di temperatura di funzionamento: -40°C~85°C





Applicazione



  • Telecomunicazione
  • Della comunicazione dei dati





Disegno di profilo (unità: millimetro)



1.25Gbps Bi ottica OSA direzionale dello Sc del sotto-insieme TX1550nm DFB RX1490nm APD LC di WDM BOSA 0
