Dettagli:
|
| Nome di prodotto: | WDM BOSA di 1.5G CATV | lunghezza d'onda: | 1310nm_TX/1550nm_RX |
|---|---|---|---|
| Tasso di dati: | 1.5G | Funzionamento temporaneo. (℃): | 0 -75℃/-20 - 85℃ |
| @25℃ potenza di uscita: | 1.1-2.99mW | Responsivity: | 0.8A/W |
| Evidenziare: | Treccia di LC APC,1550nm treccia dello Sc APC,Sc della treccia della fibra |
||

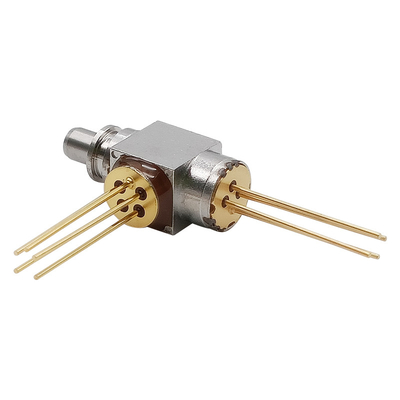

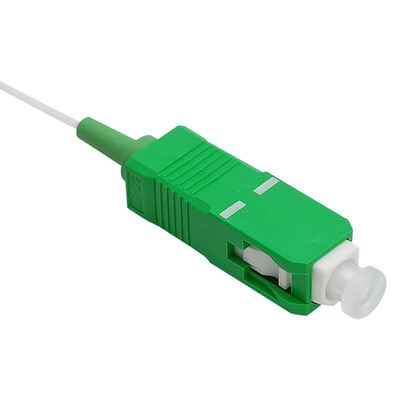

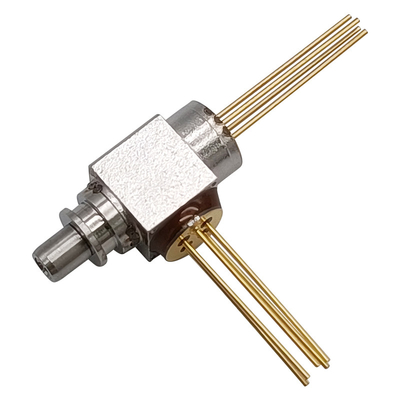

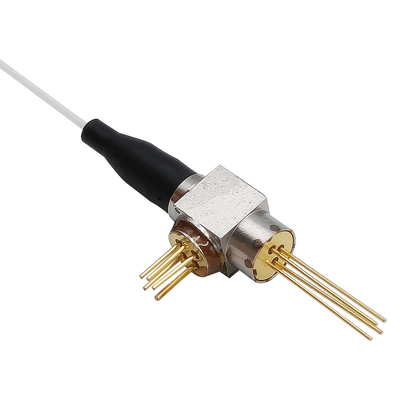

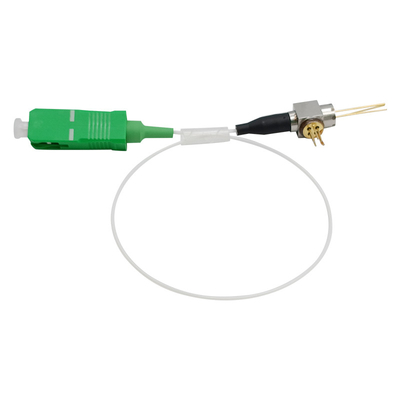

treccia TX 1310nm RX 1550nm della st FC APC dello Sc del recipiente di WDM BOSA LC di 1.5G CATV
Caratteristiche:
Applicazioni:
Valutazioni massime assolute
| Parametro | Simbolo | Valutazioni | Unità |
| Temperatura di stoccaggio | Tstg | -40~+85 | ℃ |
| Temperatura di caso di funzionamento | Cima | -20~+85 | ℃ |
| Tensione inversa (palladio del monitor) | VRD | 20 | V |
| Corrente di andata del fotodiodo (palladio del monitor) | IFD | 2 | mA |
| Cavo saldando)/((di temperatura tempo) | --- | 260/10 | ℃/Sec |
| Tensione inversa (palladio analogico) | Vrpd | 30 | V |
| Corrente di andata (palladio analogico) | Ifpd | 10 | mA |
Note1: Il superamento qualunque di questi valori può distruggere immediatamente il dispositivo
Caratteristiche elettriche ed ottiche – trasmettitore
(If=Ith+20mA, Pf=1mW, SMF (9.5/125µm), Tc=+25+/-2°C, salvo indicazione contraria.)
| Parametro | Simbolo | Circostanza | Minuto. | Tipo. | Massimo. | Unità |
| Corrente della soglia | Ith | a Tc=25±3℃ | --- | 10 | 15 | mA |
| Potenza di uscita (dopo coppia) | PF | CW, Iop=Ith+20mA | 1,0 | --- | 2,99 | Mw |
| Efficienza del pendio | Se | CW, media | 0,05 | --- | 0,15 | mW/mA |
| Tensione di funzionamento | Vop | CW, Iop=Ith+20mA | --- | 1,1 | 1,6 | V |
| Lunghezza d'onda di picco | λc |
CW, Iop=Ith+20mA, Tc= -20~85°C |
1290 | 1310 | 1330 | nanometro |
| Rapporto laterale di soppressione di modo | SMSR |
CW, Iop=Ith+20mA, Tc= -20~85°C |
35 | 40 | --- | dB |
| Corrente del monitor | Imon | CW, Iop=Ith+20mA | 0,1 | --- | 1,0 | mA |
| Corrente al buio del monitor | Identificazione | VRD=5V | --- | --- | 0,1 | μA |
| Rumore relativo di intensità | --- | --- | --- | --- | -145 | dB/Hz |
| Isolamento ottico | Iso | --- | 30 | --- | --- | dB |
| Tracking error | TE | APC, - 20℃~+85℃ | -1,5 | --- | 1,5 | dB |
| Tempo di aumento/caduta | Tr/Tf | Ib=Ith, 20~80% | --- | 0,1 | 0,15 | NS |
Specifiche elettriche/ottiche – ricevitore
| Parametro | Simbolo | Condizione di prova | Minuto. | Tipo. | Massimo. | Unità |
| Lunghezza d'onda di funzionamento *Note2 | λ | --- | 1500 | 1550 | 1600 | nanometro |
| Area attiva | Φ | --- | --- | 75 | --- | μm |
| Larghezza di banda di -3dBm | BW | VR = 5V | 2 | --- | --- | Gigahertz |
| Corrente al buio | Identificazione | VR = 5V | --- | --- | 1,0 | Na |
| Responsivity | R | λ=1550nm | --- | 0,80 | --- | A/W |
Nota: La lunghezza d'onda di funzionamento del ricevitore può essere personalizzata.
Pin Assignment
Dimensione del pacchetto
