Dettagli:
|
| Tensione inversa: | <20V | Alimentazione in ingresso di entrata di saturazione: | <10dBm |
|---|---|---|---|
| Diametro attivo: | 75μm | Attenuazione di riflessione: | <-50dB |
| Larghezza di banda: | >1.5GHz | Capacità: | 0.6pF |
| Evidenziare: | sotto-insiem'ottico 5G,TIA Optical Subassembly,treccia di 3G UPC |
||

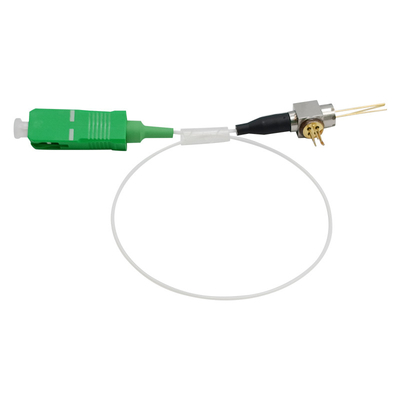

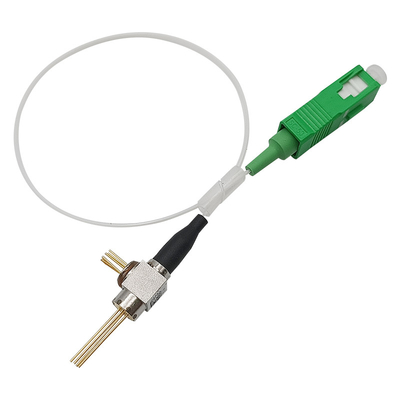

fotodiodo della st UPC APC dello Sc della treccia FC di 2G 3G 5G senza sotto-insiem'ottico ROSA CATV di TIA
Caratteristiche:
Descrizione:
Il ROSAs è moduli del fotodiodo di PIN di InGaAs/InP progettati per i sistemi di comunicazione a fibra ottica. Questi moduli sono con la treccia ed hanno alta corrente al buio ad alta velocità e minima di responsivity.

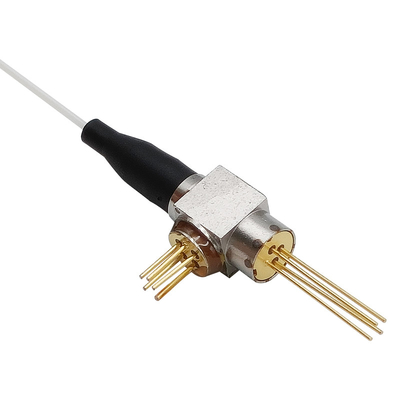

Un fotodiodo è montato in un pacchetto coassiale di capacità bassa integrato con una treccia della fibra del singolo modo.
Valutazioni massime assolute:
| Parametro | Simbolo | Minuto. | Massimo. | Unità |
| Temperatura di stoccaggio | Prova | -40 | 100 | ℃ |
| Temperatura di funzionamento | CIMA | -40 | 85 | ℃ |
| Tensione inversa | VR | --- | 20 | V |
| Alimentazione in ingresso di entrata di saturazione | PIN | --- | 10 | dBm |
| Temperatura/tempo di saldatura | Ts/t | --- | 260/10 | °C/S |
Caratteristiche elettriche ed ottiche:
(Vr=5V, Tc=+25°C, salvo indicazione contraria.)
| Parametro | Simbolo | Condizione di prova | Minuto. | Tipo. | Massimo. | Unità |
| Lunghezza d'onda di rilevazione | λ | --- | 1100 | --- | 1650 | nanometro |
| Diametro attivo | Il DA | --- | --- | 75 | --- | μm |
|
Responsivity |
R |
VR= -5V@1310nm | 0,80 | 0,85 | --- | A/W |
| VR= -5V@1550nm | 0,85 | 0,90 | --- | A/W | ||
| Attenuazione di riflessione | RL | - | --- | --- | -50 | dB |
| Corrente al buio | Identificazione | VR = 5V | --- | 0,15 | 1 | Na |
| Capacità | Cp | VR = 5V | --- | 0,6 | 0,7 | PF |
| Larghezza di banda | BW | VR=5V | 1,5 | --- | --- | Gigahertz |
| IMD2 | CSO | λ=1310nm | --- | -75 | -70 |
dBc |
Pin Assignment:
Dimensione del pacchetto della treccia:
