Dettagli:
|
| Nome di prodotto: | 3G SDI ROSA | lunghezza d'onda: | 1310nm |
|---|---|---|---|
| Sensibilità: | <-22dbm> | Sovraccarico: | 0dBm |
| OEM/ODM: | Di sostegno | Potere ottico: | <5dBm |
| Evidenziare: | Sotto-insiem'ottico del ricevitore di CATV,TIA Receiver Optical Subassembly,LC ROSA |
||

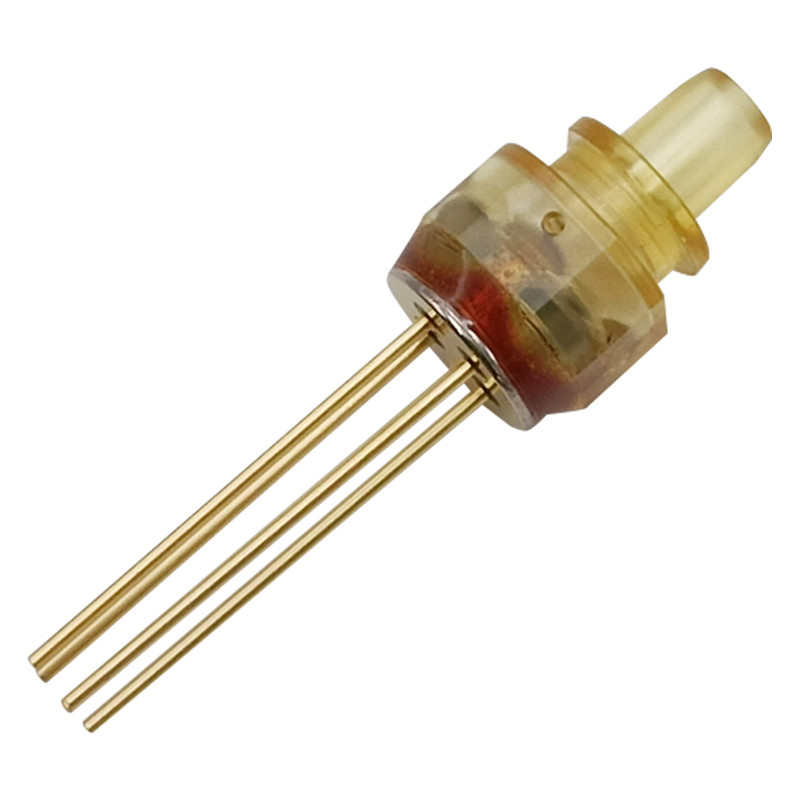

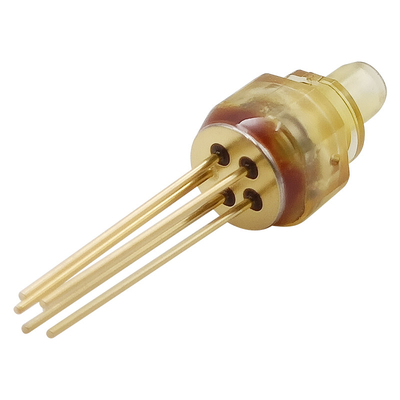

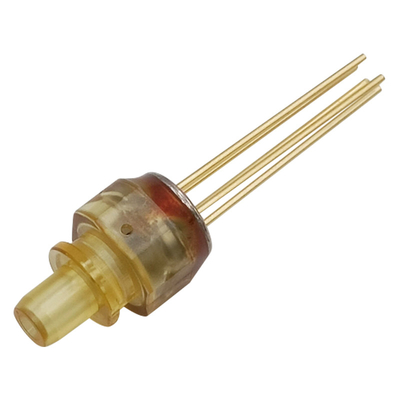

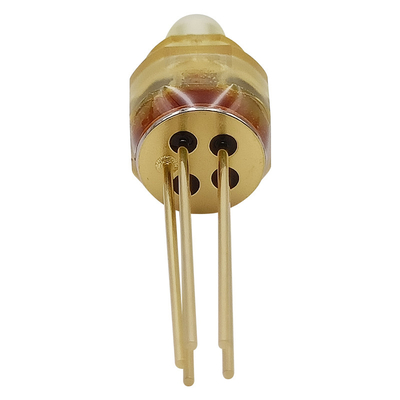

3G video CATV PIN TIA Receiver LC ROSA
Caratteristiche
Applicazioni
Descrizione
Questo ROSA è ad un 3G basato, 5 il perno PIN-TIA. Il prodotto è progettato per i tassi di dati SD-SDI, HD-SDI e 3G-SDI. Un fotodiodo è montato in un pacchetto coassiale di capacità bassa integrato con un recipiente.
Valutazioni massime assolute:
| Parametro | Simbolo | Minuto. | Massimo. | Unità |
| Temperatura di stoccaggio | Tstg | -40 | 100 | ℃ |
| Temperatura di funzionamento | Cima | -40 | 85 | ℃ |
| Tensione di alimentazione elettrica | VP | -0,5 | 4 | V |
| Potere ottico | Pin | - | 5 | dBm |
| Temperatura/tempo di saldatura | - | 260/10 | °C/S |
Caratteristiche elettriche ed ottiche:
| Parametro | Simbolo | Minuto. | Tipo. | Massimo. | Unità | Condizione di prova |
| Lunghezza d'onda di funzionamento | λ | 1100 | 1310 | 1650 | nanometro | |
| Tensione di rifornimento | V | V | ||||
| Rifornimento corrente | Icc | 41 | 52 | mA |
Vcc=3.3V, P = 0 W, RL =50 |
|
| Potere ottico | Psat | - | - | 5 | dBm | VR=5V, 25°C |
|
Ad alta frequenza Larghezza di banda (- 3dB) |
BW | 2,1 | 3 | Gigahertz | RL = 50 | |
|
Bassa frequenza Larghezza di banda (- 3dB) |
BW1 | 500 | chilociclo | RL = 50 | ||
|
Sensibilità |
- |
-22 |
dBm |
λ=1310nm, Speed=2.97G PRBS=223-1, BER=10-12, Fibra di ER=9-10dB MP |
||
| Tempo di aumento/caduta | Tr/Tf | 150/150 | ps | |||
|
Potere di sovraccarico |
Pload |
0 |
dBm |
PRBS=223-1, BER=10-12, ER=9-10dB | ||
| Resistenza di uscita | Ro | 50 | Ω | |||
| Pendio di RSSI | 0,9 | 1,0 | 1,1 | mA/mA | ||
| Contrappeso di RSSI | 0 | 25 | 200 | Na | ||
| Limite di linearità di RSSI | 1,0 | mA |
Pin Assignment:
Serie del pacchetto del recipiente:
