Dettagli:
|
| Corrente di andata (LD): | 150mA | Tensione inversa (LD): | 2V |
|---|---|---|---|
| Tensione inversa (palladio): | 20V | Corrente inverso (palladio): | 2mA |
| Corrente della soglia: | 8mA | Potere di coppia della fibra: | 1.5mW |
| Evidenziare: | Sotto-insiem'ottico di TOSA,Sotto-insiem'ottico di LC,sotto-insiem'ottico del trasmettitore 10G |
||
Video SONET SADH Datatelecom di LC TOSA 1310nm 1550nm FP DFB 1.25G 2.5G 3G 10G
Descrizione:

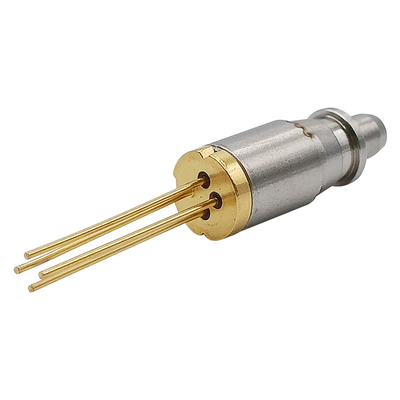

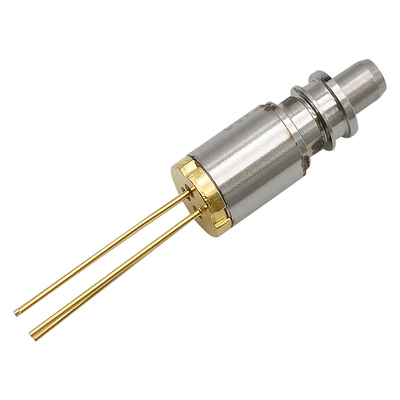

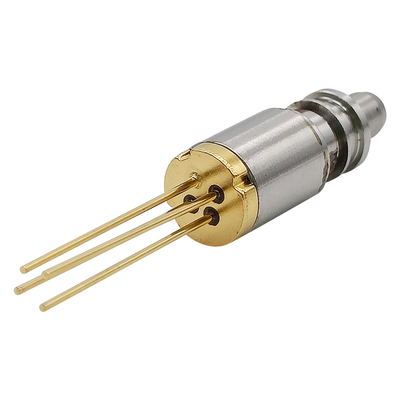

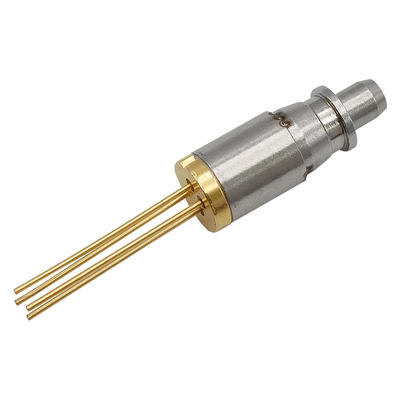

Le serie di TOSA-1310-FP-3G-LC-10km sono moduli del diodo laser di 1310nm InGaAsP/InP MQW-DFB progettati per i sistemi di comunicazione a fibra ottica. Questi moduli sono sotto-insiem'ottico del trasmettitore con il rendimento elevato corrente e basso della soglia a temperatura elevata, idealmente adatta in breve raggiungere le applicazioni dei tassi di dati da 155M a 2.5G.
Un diodo laser è montato in un pacchetto coassiale di Ǿ5.6mm integrato con un palladio del monitor di InGaAs, un fibra-troncone monomodale e una manica spaccata per il connettore ottico con il puntale di Ǿ1.25mm. E possiamo anche fornire due tipi del connettore di coperture del fibra-troncone. Uno è isolato ceramico, l'altro non è isolato. Tuttavia, il connettore ottico con Ǿ2.92mm è ceramico e la copertura del fibra-troncone è isolata.
Informazioni di ordinazione:
| Numero del pezzo. | Tipo del connettore | Pin Type | Potere | Tasso di dati | Isolatore |
| OSML-TOSA21BD013 | 2 | LD-Pin-2 | 01 | 1.25G | Nessuno |
| OSML-TOSA22BD023G | 2 | LD-Pin-2 | 02 | 2.5G | Singola fase |
*Note1: Per informazioni di ordinazione, faccia riferimento prego la nomenclatura e contattici.
Valutazioni massime assolute:
| Parametro | Simbolo | Valutazioni | Unità |
| Temperatura di stoccaggio | Tstg | -40~+100 | ℃ |
| Temperatura di caso di funzionamento | Cima | -40~+85 | ℃ |
| Corrente di andata (LD) | IFD | 150 | mA |
| Tensione inversa (LD) | VrL | 2 | V |
| Tensione inversa (palladio) | VrP | 20 | V |
| Corrente inverso (palladio) | IrP | 2 | mA |
| Temperatura di saldatura (<10s> | Stemp | 260 | ℃ |
*Note: Il superamento qualunque di questi valori può distruggere immediatamente il dispositivo.
Caratteristiche elettriche ed ottiche:
(Pf=1mW, SMF (9.5/125µm), Tc=+25°C, salvo indicazione contraria.)
| Parametro | Simbolo | Circostanza | Minuto. | Tipo. | Massimo. | Unità |
| Corrente della soglia | Ith | CW | — | 8 | 15 | mA |
| Potere di coppia della fibra | PF | CW, If=Ith+20mA | 1 | 1,5 | 2,5 | Mw |
| Tensione di funzionamento | Vf | CW, Tc=-40~+85℃ | — | 1,2 | 1,6 | V |
| Efficienza del pendio | Se | CW, media (Ith a Ith+20mA) | 0,05 | 0,14 | mW/mA | |
|
Lunghezza d'onda di picco |
λp |
CW | 1290 | 1310 | 1330 | nanometro |
| CW, Tc=-40~+85°C | 1265 | 1355 | ||||
|
Soppressione laterale di modo rapporto |
SSR | CW, Tc=-40~+85°C | 35 | 40 | dB | |
| Tempo di aumento | TR |
Ib=Ith, 20-80%, Tc=-40~+85°C |
— | 0,05 | NS | |
| Tempo di caduta | tf |
Ib=Ith, 80-20%, Tc=-40~+85°C |
— | 0,15 | 0,05 | NS |
| Tracking error | ΔPf |
Im tenuta (@Pf=0.16mW (25°C)) CW, Tc=-40~+85°C |
-1,5 | — | 1,5 | dB |
| Corrente del monitor | Im |
CW, VrP=5V, Tc=-40~+85°C |
100 | 500 | 900 | uA |
| Corrente al buio del monitor | Identificazione | VrP=5V | — | — | 10 | Na |
| Capacità del monitor | C | VrP=5V, f=1MHz | — | 10 | 20 | PF |
| Ripetibilità del connettore | — | -1 | — | 1 | dB | |
|
Isolamento ottico |
— |
Singola fase | 30 |
dB |
||
| Fase doppia | 40 |
Serie del pacchetto di TOSA:
Pin Assignment:
