Dettagli:
|
| lunghezza d'onda: | 1270nm a 1610nm | Tensione di funzionamento: | 1.2V |
|---|---|---|---|
| Tracking error: | -1,5 ~ dB 1,5 | Corrente della soglia: | 8mA |
| Potere di coppia della fibra: | 1.5mW | Corrente del monitor: | 500uA |
| Evidenziare: | Sotto-insiem'ottico di CWDM,Sotto-insiem'ottico di TOSA,sotto-insiem'ottico 1270nm |
||

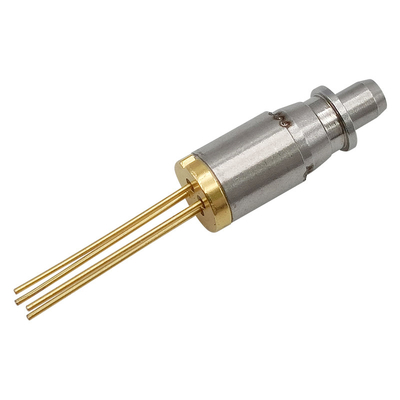

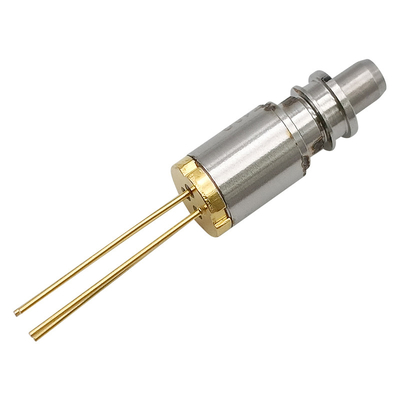

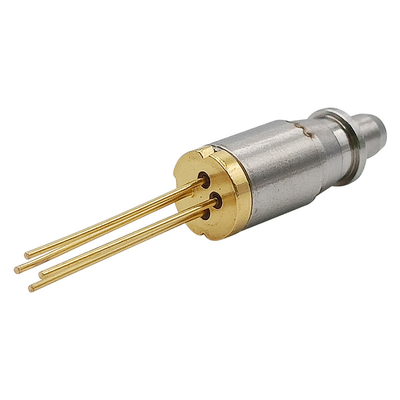

CWDM DFB LC TOSA 1.25G 2.5G 10G 1270nm a 1610nm
Descrizione:
Le serie di TOSA-Cxxxx-DFB-10G-LC sono moduli del diodo laser di 1550nm InGaAsP/InP MQW-DFB progettati per i sistemi di comunicazione a fibra ottica. Questi moduli sono sotto-insiem'ottico del trasmettitore con il rendimento elevato corrente e basso della soglia a temperatura elevata, idealmente adatta in breve raggiungere le applicazioni, i tassi di dati da 155M a 2.5G con un isolatore integrato dentro.
Un diodo laser è montato in un pacchetto coassiale di φ5.6mm integrato con un palladio del monitor di InGaAs, un fibra-troncone monomodale e una manica spaccata per il connettore ottico con il puntale di φ1.25mm. E possiamo anche fornire due tipi del connettore di coperture del fibra-troncone.
Informazioni di ordinazione: (Versione standard *Note1)
| Numero del pezzo. | Connettore Tipo |
Tasso di dati | Pin Type | Potere | λ *Note2 (nanometro) |
Isolatore |
| GTT-TOSA21BD1533G2 | 2 | 1.25G | LD-Pin-2 | 15 | 1330 | Fase doppia |
| GTT-TOSA22BD2544G | 2 | 2.5G | LD-Pin-2 | 25 | 1440 | Singola fase |
| GTT-TOSA22BD2555G2 | 2 | 2.5G | LD-Pin-2 | 25 | 1550 | Fase doppia |
| GTT-TOSA22BD1561G | 2 | 2.5G | LD-Pin-2 | 15 | 1610 | Singola fase |
*Note1: Per informazioni di ordinazione, faccia riferimento prego le vendite del contatto e di nomenclatura OSM.
*Note2: Per la lunghezza d'onda dettagliata di CWDM, faccia riferimento prego la seguente tavola.
Valutazioni massime assolute
| Parametro | Simbolo | Valutazioni | Unità |
| Temperatura di stoccaggio | Tstg | -40~+85 | ℃ |
| Temperatura di caso di funzionamento | Cima | 0~+70 | ℃ |
| Corrente di andata (LD) | IFD | 150 | mA |
| Tensione inversa (LD) | VrL | 2 | V |
| Tensione inversa (palladio) | VrP | 20 | V |
| Corrente inverso (palladio) | IrP | 2 | mA |
| Temperatura di saldatura (<10s> | Stemp | 260 | ℃ |
Caratteristiche elettriche ed ottiche:
(Pf=1.5mW, SMF (9.5/125µm), Tc=+25°C, salvo indicazione contraria.)
| Parametro | Simbolo | Circostanza | Minuto. | Tipo. | Massimo. | Unità |
| Corrente della soglia | Ith | CW | — | 8 | 15 | mA |
| Potere di coppia della fibra | PF | CW, If=Ith+20mA | 1 | 1,5 | 2,5 | Mw |
| Tensione di funzionamento | Vf | CW, Tc=0~+70 | — | 1,2 | 1,6 | V |
| Efficienza del pendio | Se | CW, media (Ith a Ith+20mA) | 0,05 | 0,14 | mW/mA | |
| Lunghezza d'onda di picco | λp | CW | (*3) | nanometro | ||
|
Temperatura di lunghezza d'onda Coefficienti |
— | CW, Tc=0~+70°C | 0,1 | nm/℃ | ||
|
Soppressione laterale di modo rapporto |
SSR | CW, Tc=0~+70 | 35 | 40 | dB | |
| Tempo di aumento | TR |
Ib=Ith, 20-80%, Tc=0~+70 |
— | 0,05 | NS | |
| Tempo di caduta | tf |
Ib=Ith, 80-20%, Tc=-40~+85°C |
— | 0,15 | 0,05 | NS |
| Tracking error | ΔPf |
Im tenuta (@Pf=0.16mW (25°C) CW, Tc=0~+70 |
-1,5 | — | 1,5 | dB |
| Corrente del monitor | Im |
CW, VrP=5V, Tc=0~+70 |
100 | 500 | 900 | uA |
| Corrente al buio del monitor | Identificazione | VrP=5V | — | — | 10 | Na |
| Capacità del monitor | C | VrP=5V, f=1MHz | — | 10 | 20 | PF |
| Ripetibilità del connettore | — | -1 | — | 1 | dB | |
|
Isolamento ottico |
— | Singola fase | 30 |
dB |
||
| — | Fase doppia | 40 | ||||

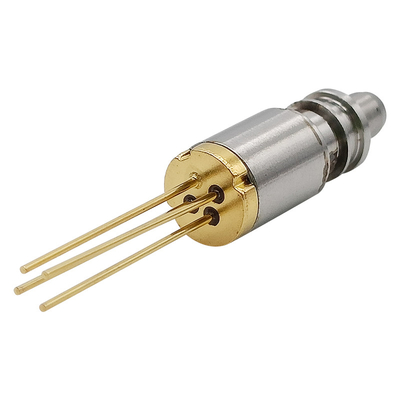

Serie del pacchetto di TOSA:
