Dettagli:
|
| Nome di prodotto: | 10G EPON ONU PX30 BOSA | LD/PT: | DFB+APD-TIA |
|---|---|---|---|
| Distanza: | 20km | Tasso di dati: | Tx1.25G/Rx10G |
| Lunghezza d'onda (nanometro): | 1310nm_Tx/1577nm_Rx | Funzionamento temporaneo. (℃): | 0 -75℃/-40 - 85℃ |
| @25℃ potenza di uscita: | >1.8mW | Sensibilità @25℃: | < -30dBm=""> |
| Parole chiavi: | 10G EPON ONU, PX30 BOSA, treccia dello Sc | ||
| Evidenziare: | 10G EPON ONU,EPON ONU BOSA,10G APD |
||

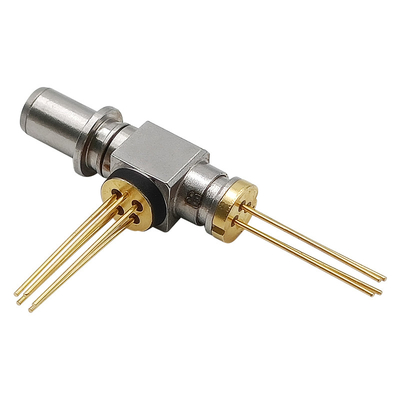

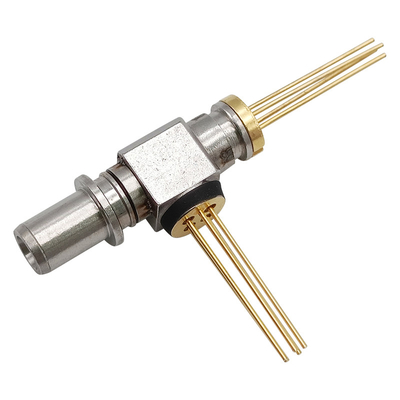

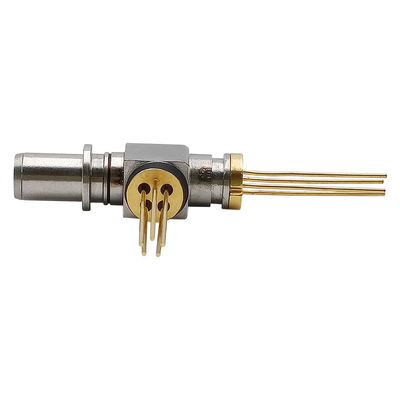

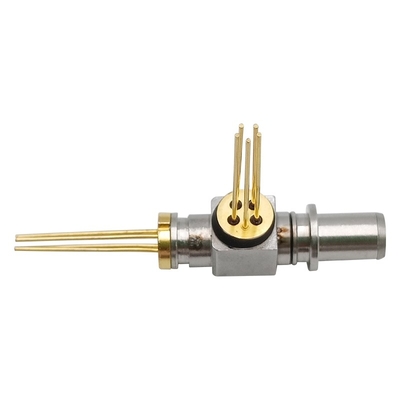

Treccia asimmetrica TX 1310nm DFB 1.25G 1G RX 1577nm APD 10G 10.3125G FTTH FTTX dello Sc APC UPC di 10GEPON ONU BOSA PRX30
Adotti lo schema della saldatura a laser
Applicazione punto a punto
Alto isolamento ottico
Alta sensibilità APD-TIA
Temperatura di lavoro: 0~75℃ o -40~85℃
Sc alimentabile BOSA
Soddisfacente rispetto al GR - 468
Valutazioni massime assolute:
| Oggetto | Simbolo | Unità | Min | Massimo | Nota |
| Temperatura di stoccaggio | TSTG | ℃ | -40 | +85 | |
| Temperatura di funzionamento (ambientale) | TOPR | ℃ | 0 | +75 | |
| Tensione di rifornimento | VCC | V | -0,5 | 4,5 | |
| Temperatura di saldatura del cavo (Sec Max10) |
ST | ℃ | --- | 260 | |
| Corrente di andata (LD) | IFLD | mA | --- | 150 | |
| Tensione inversa (LD) | VRLD | V | --- | 2 | |
| Corrente di andata (MPD) | IFMPD | mA | --- | 2 | |
| Tensione inversa (MPD) | VRMPD | V | --- | 20 | |
| Corrente di andata (palladio) | IFPD | mA | --- | 10 | |
| Tensione inversa (palladio) | VRPD | V | --- | 20 |
Caratteristiche elettro-ottiche del trasmettitore (TC=25°C, CW)
| Oggetto | Simbolo | Condizione di prova | Minuto. | Tipo. | Massimo. | Unità |
| Corrente della soglia | ITH | TC=25℃ | --- | -- | 15 | mA |
| TC= 0~75℃, | --- | -- | 40 | |||
| Tensione di andata | VF | PF=PF (min), TC =25℃ | --- | --- | 1,5 | V |
| Potenza di uscita ottico | PF | Il CW, @ITH+20mA, 25℃, attorciglia liberamente | 1,8 | --- | --- | Mw |
| Potenza di uscita ottico | PF | CW, @ITH+20mA, 0~75℃, | 1,1 | Mw | ||
| Potenza di uscita ottico | PF | o secondo i bisogni del cliente | Mw | |||
| Lunghezza d'onda concentrare | λC | CW, TC=0~75℃, TX; 1310nm | 1270 | 1310 | 1360 | nanometro |
| Corrente del monitor | IM | CW, Pf=Ith+20mA, VRMPD=1.5V, Tc=25C, |
100 | --- | 900 | uA |
| Tolleranza ottica di attenuazione di riflessione | ORLT | Provato a 1270nm or1310nm | --- | --- | 12 | dB |
| Tracking error | ΔPf/Pf | 0~75℃, CW, PF (Ith+20mA) @IM tenuta |
-1,5 | --- | +1,5 | dB |
Caratteristiche elettro-ottiche del ricevitore (TC=25°C, Vcc=3.3V)
| Oggetto | Simbolo | Condizione di prova | Minuto. | Tipo. | Massimo. | Unità |
| Rifornimento corrente | ICC | Secondo alla selezione, la gamma sarà differente | --- | --- | --- | mA |
| Lunghezza d'onda di operazione | λ | RX: 1577nm | 1575 | 1577 | 1580 | nanometro |
| Potere di saturazione | PSAT | Tc=0~75℃, (prova a 10.3125Gbps BER di PRBS31 ER=6dB<10e-3> |
-8 | --- | --- | dBm |
| Sensibilità | Sen | Tc=0~75℃, (prova a 10.31252Gbps PRBS31 ER=6dB BER<10e-3> |
--- | -30 | dBm | |
| Attenuazione di riflessione ottica | ORL | λ=1577nm | 20 | --- | --- | dB |
| Diafonia ottica | XTALK | 1270nm/1577nm o 1310nm/1577nm |
40 | --- | dB |
Profilo di dimensione
