Dettagli:
|
| Nome di prodotto: | XGPON ONU BOSA | Pacchetto: | DFB+APD-TIA |
|---|---|---|---|
| Distanza: | 20km | Tasso di dati: | Tx 2.5G/Rx10GG |
| Lunghezza d'onda (nanometro): | TX1270nm/RX1577nm | Funzionamento temporaneo. (℃): | 0- 75℃ |
| @25℃ potenza di uscita: | >2.5mW | Sensibilità @25℃: | < -29=""> |
| Parole chiavi: | XGPON ONU BOSA, DFB APD, treccia dello Sc APC | ||
| Evidenziare: | APC XGPON ONU,BOSA XGPON ONU,Treccia di DFB UPC |
||
Recipiente TX 1270nm DFB 2.488G 2.5G 2G RX 1577nm APD 9.953G 10G FTTH FTTX della treccia dello Sc APC UPC di XGPON ONU BOSA N1
Descrizione

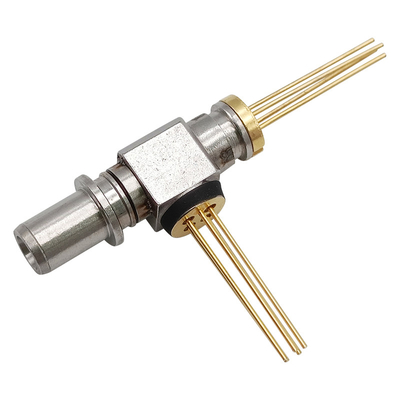

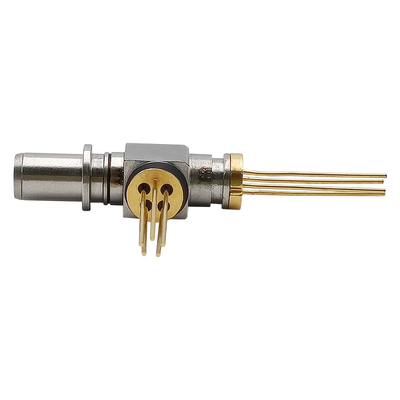

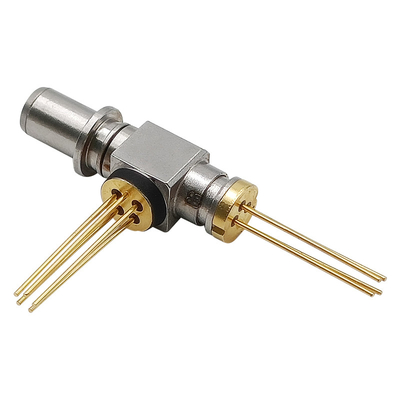

Questo XGPON BOSA è un sotto-insiem'ottico di rendimento elevato in singola fibra usando il trasmettitore 1270nm ed il ricevitore 1577nm.
La sezione del trasmettitore usa un'operazione sostenente del scoppio-modo del laser della buca di potenziale multipla 1270nm DFB. La sezione del ricevitore usa la a -può costruito in un chip di lunghezza d'onda lunga APD ed in un amplificatore dell'trans-impedenza 10Gbps. L'alti isolamento e riflessione ottici è raggiunto liberamente usando il filtro da CWDM e l'isolatore ottico.
Valutazioni massime assolute
| Oggetto | Unità | Min | Massimo | Nota |
| Corrente di andata per il LD | mA | -- | 120 | |
| Tensione inversa per il LD | V | -- | 2 | |
| Corrente di andata per MPD | mA | -- | 2 | |
| Tensione inversa per MPD | V | -- | 20 | |
| Tensione inversa di APD | V | -- | Vbr | |
| TIA Supply Voltage | V | -0,4 | 4 | |
| Funzionamento temporaneo | °C | -40 | 85 | |
| Temperatura di stoccaggio | °C | -40 | 85 | |
| Umidità relativa di stoccaggio | % | -- | 85 | |
| Temperatura di saldatura | °C | -- | 260 | (*1) |
| Soglia di ESD | V | 500 |
(*1): Per la saldatura dal ferro e 10 secondi sui cavi
Caratteristiche elettro-ottiche del trasmettitore (TC=25°C, CW)
| Oggetto | Simbolo | Condizione di prova | Minuto. | Tipo. | Massimo. | Unità |
| Velocità di trasmissione del trasmettitore | -40~85°C | -- | 2,488 | -- | GBP | |
| Corrente della soglia | Ith | 25°C | -- | 8 | 15 | mA |
| Ith | -40~85°C | -- | -- | 50 | mA | |
| Potenza di uscita ottico (*2) | PF | 25°C, If=Ith+20mA | 2,5 | -- | -- | Mw |
| PF | 85°C, If=Ith+20mA | 1,5 | -- | -- | Mw | |
| Efficienza del pendio | Se | 25°C, If=Ith+20mA | 0,125 | -- | -- | Mw |
| 85°C, If=Ith+20mA | 0,075 | -- | -- | Mw | ||
| Tensione di andata | Vf | If=Ith+20mA | -- | 1,1 | 1,8 | V |
| Lunghezza d'onda centrale | lc | If=Ith+20mA, 25°C | 1260 | 1270 | 1280 | nanometro |
| Rapporto laterale di soppressione di modo | SMSR | If=Ith+20mA, -40~85°C | 30 | -- | -- | dB |
| Corrente del monitor | Im | If=Ith+20mA | 100 | -- | 1200 | mA |
| Tracking error (*3) | TE | Tc=-40~85°C | -1,5 | -- | 1,5 | dB |
(*2): Lanciato in 9/125mm SMF
(*3): Ceppo di DPf =10x (PF (TC) /Pf (25°C)), Im tenuta (@Pf=2.5mW, 25°C)
Caratteristiche elettro-ottiche del ricevitore (TC=25°C, Vcc=3.3V)
| Oggetto | Simbolo | Condizione di prova | Minuto. | Tipo. | Massimo. | Unità |
| Tensione di rifornimento | Vcc | Nessun carichi | 3,0 | 3,3 | 3,6 | V |
| Rifornimento corrente | Icc | Nessun carichi | -- | -- | 50 | mA |
| Lunghezza d'onda di funzionamento | l | 1575 | 1577 | 1580 | nanometro | |
| Sensibilità | Sen | 9.953Gbps, NRZ, PRBS23, ER=8.2dB, BER=10E-3 | -- | -- | -29,5 | dBm |
| Sovraccarico | OL | -7,0 | -- | -- | dBm | |
| Tensione di ripartizione | Vbr | Id=10mA | 22 | -- | 45 | V |
| Attenuazione di riflessione ottica | RL | l=1270nm | 10 | -- | -- | dB |
| l=1577nm | 20 | -- | -- | dB | ||
| Diafonia ottica | X-conversazione | -- | -45 | -40 | dB | |
| Isolamento ottico dalla fonte esterna | Iso | l=1260~1560nm | 35 | -- | -- | dB |
| l=1600~1675nm | 35 | -- | -- | dB |
Altre caratteristiche
| Parametro | Simbolo | Minuto. | Tipo. | Massimo. | Unità | Nota |
| Diametro di campo di modo | 8 | 9 | 10 | millimetro | ||
| Diametro di Gladding | 123 | 125 | 127 | millimetro | ||
| Macro perdita della curvatura della fibra | 0,05 | dB | Raggio 16mm | |||
| Perdita di inserzione del connettore ottico | -- | -- | 0,4 | dB | Connettore di SC/APC | |
| Raggio di piegamento della fibra | 25 | -- | -- | millimetro | ||
| Diametro della fibra | 0,8 | 0,9 | 1,0 | millimetro | ||
| Lunghezza della fibra | 280 | -- | 340 | millimetro | L | |
| Forza di tirata dell'Assemblea di LD | 30 | -- | -- | Kgw | ||
| Forza di tirata dell'Assemblea di APD | 15 | -- | -- | Kgw | ||
| Resistenza al taglio su saldatura DI X-Y | 30 | -- | -- | Kgw | ||
| Forza di tensione sulla treccia della fibra | 5 | -- | -- | N |
(*4): Accordo del fronte dell'estremità della fibra del connettore con IPC-8497-1
Profilo di dimensione
Caratteristiche
Norma
Applicazione
