Dettagli:
|
| Nome di prodotto: | GPON ONU BOSA | Pacchetto: | DFB+APD-TIA |
|---|---|---|---|
| Distanza: | 20km | Tasso di dati (GBP): | Tx 1.244Gbps/Rx2.488Gbps |
| Lunghezza d'onda (nanometro): | TX1310nm/RX1490nm | Funzionamento temporaneo. (℃): | 0- 75℃ /-40 ~85℃ |
| @25℃ potenza di uscita: | >1.8mW | Sensibilità @25℃: | < -31dBm=""> |
| Parole chiavi: | GPON ONU BOSA, DFB APD, treccia dello Sc APC | ||
| Evidenziare: | Treccia dell'APC UPC,treccia di 1.244G UPC,1310nm GPON ONU |
||
Recipiente TX 1310nm DFB 1.244G RX 1490nm APD 2.488G della treccia dello Sc APC UPC della classe B+ di GPON ONU BOSA per FTTH FTTX
Adotti lo schema della saldatura a laser
Applicazione punto a punto
Alto isolamento ottico
Alta sensibilità APD-TIA
Temperatura di lavoro: 0~75℃ o -40~85℃
Sc alimentabile BOSA
Soddisfacente rispetto al GR - 468
Descrizione

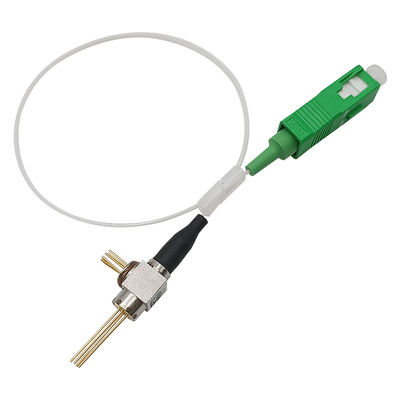

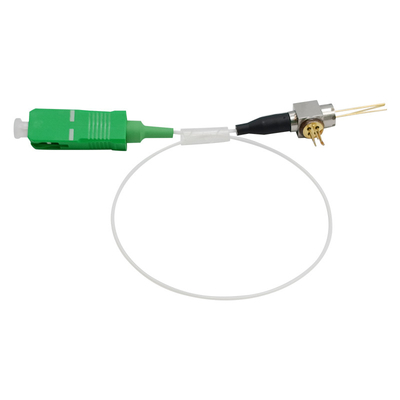

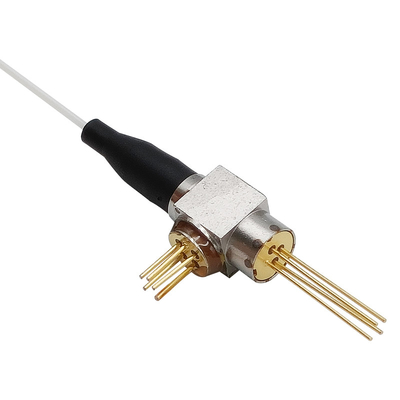

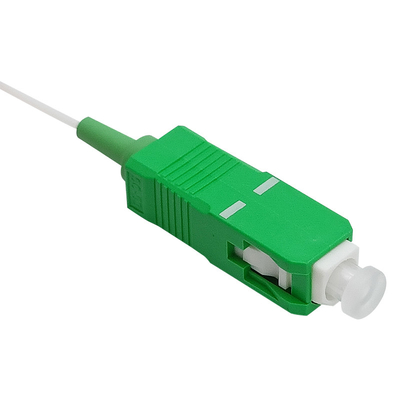

Il GPON ONU BOSA del Gigaopto con la treccia dello Sc è un dispositivo bidirezionale del ricetrasmettitore adatto ad applicazione di GPON ONU. Il dispositivo consiste di un trasmettitore, di un ricevitore, del filtro da WDM e di una treccia della fibra del singolo modo. La sezione del trasmettitore utilizza il laser non raffreddato di 1310nm DFB con un fotodiodo del monitor, il ricevitore che la sezione usa 1490nm il ricevitore del Continuare-modo APD con TIA eccellente.
Valutazioni massime assolute
| Oggetto | Simbolo | Unità | Min | Massimo | Nota |
| Temperatura di caso di funzionamento (caso) |
TOPR | ℃ | 0 | 75 | |
| Temperatura di stoccaggio | TSTG | ℃ | -40 | 85 | |
| Umidità di funzionamento e di stoccaggio | % | 85 | |||
| Temperatura di saldatura del cavo | ST | ℃ | 260 | ||
| Potenza di uscita ottico | dBm | 5 | |||
| Corrente di andata (LD) | IFLD | mA | 150 | ||
| Tensione inversa (LD) | VRLD | V | 2 | ||
| Corrente di andata di MPD | IFMPD | mA | 2 | ||
| Tensione inversa di MPD | VRMPD | V | 20 |
Caratteristiche elettro-ottiche del trasmettitore (TC=25°C, CW)
| Oggetto | Simbolo | Condizione di prova | Minuto. | Tipo. | Massimo. | Unità |
| Corrente della soglia | ITH | TC=25℃ | --- | -- | 12 | mA |
| TC= 0 ~ 70℃ | --- | -- | 40 | |||
| Tensione di andata | VF | PF=PF (min), TC =25℃ | --- | --- | 1,9 | V |
| Potenza di uscita ottico (classe B+) | PF | CW, @ITH+20mA, 25℃ | 1,8 | --- | --- | Mw |
| Potenza di uscita ottico (classe B+) | PF | CW, @ITH+20mA, 0~75℃ | 1 | --- | --- | Mw |
| Potenza di uscita ottico (classe C+) | PF | Il CW, @ITH+20mA, 25℃, attorciglia liberamente | 2,4 | --- | --- | Mw |
| Potenza di uscita ottico (classe C+) | PF | CW, @ITH+20mA, 0~75℃ | 1,5 | Mw | ||
| Potenza di uscita ottico (classe C++) | PF | Il CW, @ITH+20mA, 25℃, attorciglia liberamente | 3,0 | --- | Mw | |
| Powe ottico r (classe C++) dell'uscita | PF | CW, @ITH+20mA, 0~75℃ | 1,8 | Mw | ||
| Lunghezza d'onda concentrare | λC | CW, TC=0~75℃, TX; 1490nm | 1470 | 1490 | 1510 | nanometro |
| Corrente del monitor | IM | CW, Pf=Ith+20mA | 100 | --- | 900 | uA |
| Tracking error | ΔPf/Pf | 0~75℃, CW, tenuta del PF (Ith+20mA) @IM | -1,5 | --- | +1,5 | dB |
Caratteristiche elettro-ottiche del ricevitore (TC=25°C, Vcc=3.3V)
| Oggetto | Simbolo | Condizione di prova | Minuto. | Tipo. | Massimo. | Unità |
| Rifornimento corrente | ICC | La gamma sarà differente secondo alla selezione | --- | --- | --- | mA |
| Lunghezza d'onda di operazione | λ | RX: 1310nm | 1290 | 1310 | 1330 | nanometro |
| Potere PIN-TIA di saturazione | PSAT | 1.25Gbps, PRBS23 BER=10-10, λ=1310nm |
--- | --- | --- | dBm |
| Sensibilità | Sen | 1.25Gbps, PRBS23 BER=10-10, λ=1310nm |
--- | -31 | dBm | |
| Attenuazione di riflessione ottica | ORL | -7 | --- | --- | dB | |
| Diafonia ottica | XTALK | --- | --- | -45 | dB |
Profilo di dimensione
Caratteristiche
Annuncio pubblicitario: -5°C~70°C
Industriale: -40°C~85°C
Applicazione
Norme
