Dettagli:
|
| Velocità di trasmissione,: | 10Gb/s | Lunghezza d'onda concentrare: | TX1550nm/RX1490nm |
|---|---|---|---|
| Tipo del connettore: | Recipiente di LC/SC | Tipo del trasmettitore: | EML |
| Tipo del ricevitore: | Pin | Potenza di uscita ottico: | >2.8mW |
| Sensibilità: | <-25> | Parole chiavi: | 10Gbps BOSA T1550nm R1490nm, 10G BOSA EMLPIN |
| Evidenziare: | Sotto-insiem'ottico di RX1490nm,Sotto-insiem'ottico di TX1550nm,WDM 10G |
||

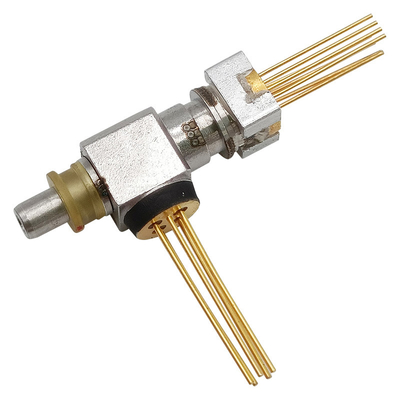

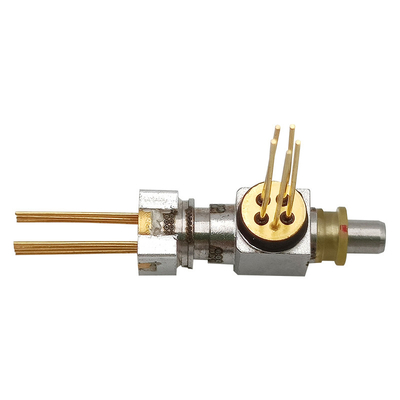

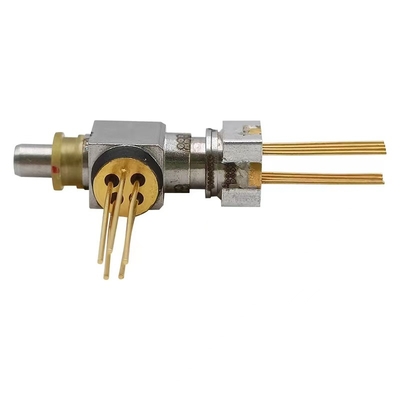

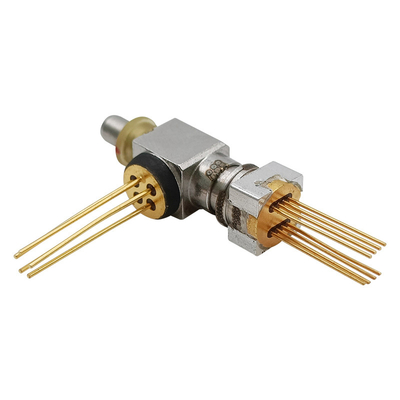

sotto-insiem'ottico bidirezionale di PIN di WDM BOSA TX1550nm EML/RX1490nm dello Sc di 10Gbps LC
Descrizione
Il BOSA-T1550EML-R1490PIN-10G-LC-REC Del GIGAOPTO è progettato per il tasso di dati della comunicazione dei dati e sostenente 10Gb/s. Il lato del trasmettitore utilizza un laser di 1550nm EML. Il lato del ricevitore usa un PIN 1490nm con TIA.
Valutazioni massime assolute (Tc=25℃)
| Parametro | Simbolo | Minuto. | Massimo. | Unità |
| Tensione inversa (LD) | VRL | --- | 2 | V |
| Corrente di andata (LD) | SE IO | --- | 150 | mA |
| Corrente di andata (MPD) | IFD | --- | 10 | mA |
| Temperatura di caso di funzionamento | CIMA | 0 | 75 | ℃ |
| Temperatura di stoccaggio | TSTG | -40 | +85 | ℃ |
| Temperatura di saldatura del cavo (10sec massimi) | ST | --- | 260 | ℃ |
| Corrente di NTC | INTC | 5 | V | |
| Tensione di NTC | VNTC | 2 | mA | |
| Corrente TECNICA | ITEC | -0,96 | 0,96 | |
| Tensione TECNICA | VTEC | -1,29 | 1,29 | V |
| Resistenza (10KΩ@25℃ standard) | Rth | 9,5 | 10,5 | KΩ |
| Costante di B di Rth | B | 3800 | 4000 | K |
Caratteristiche ottiche & elettriche
| Parametro | Simbolo | Minuto. | Tipo. | Massimo. | Unità | Condizione di prova |
| Trasmettitore (TC=25±3℃) | ||||||
| Corrente della soglia | Ith | --- | --- | 20 | mA | CW |
| Il laser ha fissato la temperatura | Tld | 40 | 45 | 50 | ℃ | |
| Potenza di uscita ottico | PF | 2,8 | --- | --- | Mw |
CW, Iop= 60 mA, Tld= 45℃, VEA=0V |
| Tensione di funzionamento | Vop | --- | 1,2 | 1,6 | V | CW, Iop=Ith+20mA |
| Lunghezza d'onda del centro | λc | 1470 | 1490 | 1510 | nanometro |
Iop= 60 mA, Tld= 45℃, VEA=0V |
| Corrente del monitor | Imon | 50 | --- | 1500 | μA | Iop= 60 mA, Tld= 45℃ |
| SMSR | --- | 35 | --- | --- | dB |
Iop= 60 mA, Tld= 45℃, VEA=0V |
| Tracking error (CW) | TE | -1,0 | --- | 1,0 | dB | 0℃/+45℃, +45℃/+75℃ |
| Ricevitore (TC=25±3℃) | ||||||
| Tensione di rifornimento | VCC | 2,97 | 3,3 | 3,6 | V | |
| Tensione di ripartizione | VBR | 27 | 33 | 45 | V | Id=10μA, Vcc fuori |
| Rifornimento corrente | Icc | --- | 27 | 43 | mA | CC |
| Lunghezza d'onda ottica | λ | 1470 | 1490 | 1510 | nanometro | |
| Sensibilità | Sen | --- | --- | -25,5 | dBm |
λ=1490nm, PRBS=2^31-1, BER=10-12, ER=10dB, @10Gbps |
| Potere di saturazione | Psat | -6 | --- | --- | dBm | |
| Palladio Responsivity | R | 0,65 | --- | --- | A/W | λ=1490nm, CW |
Caratteristiche
Applicazione
Norma
Disegno di profilo (unità: millimetro)
