Dettagli:
|
| Velocità: | 10Gbps | lunghezza d'onda: | TX1490nm/RX1550nm |
|---|---|---|---|
| Connettore ottico: | Recipiente di LC/SC | Tipo del trasmettitore: | EML |
| Tipo del ricevitore: | APD | Sensibilità: | <-25> |
| Sovraccarico: | >-6dBm | Parole chiavi: | 10Gbps BOSA T1490nm, 10G BOSA EML APD |
| Evidenziare: | Sotto-insiem'ottico di APD,Sotto-insiem'ottico di EML,sotto-insiem'ottico 10Gbps |
||

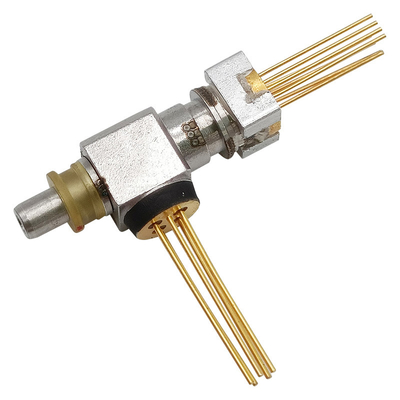

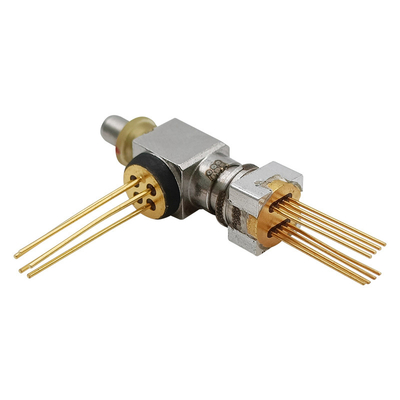

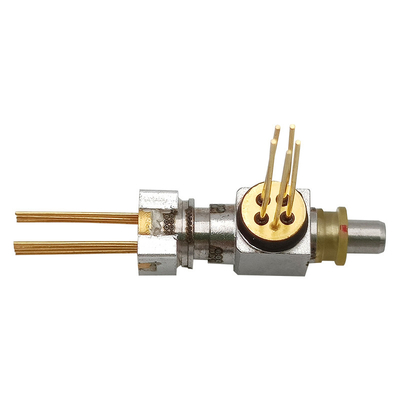

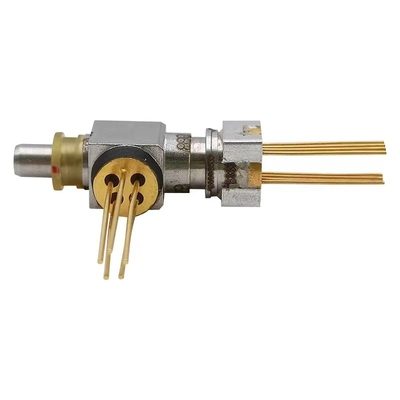

10Gbps sotto-insiem'ottico bidirezionale dello Sc di WDM BOSA TX1490nm EML/RX1550nm APD LC
Descrizione
Il BOSA-T1490EML-R1550APD-10G-LC-REC Del GIGAOPTO è progettato per della comunicazione dei dati, sostenendo fino al tasso di dati 10Gbps. Il lato del trasmettitore utilizza un laser di 1490nm EML. Il lato del ricevitore usa un 1550nm APD con TIA.
Valutazioni massime assolute (Tc=25℃)
| Parametro | Simbolo | Minuto. | Massimo. | Unità |
| Tensione inversa (LD) | VRL | --- | 2 | V |
| Corrente di andata (LD) | SE IO | --- | 150 | mA |
| Corrente di andata (MPD) | IFD | --- | 10 | mA |
| Temperatura di caso di funzionamento | CIMA | 0 | 75 | ℃ |
| Temperatura di stoccaggio | TSTG | -40 | +85 | ℃ |
| Cavo saldando)/((di temperatura tempo) | --- | --- | 260/10 | ℃/Sec |
| Corrente di NTC | INTC | 5 | V | |
| Tensione di NTC | VNTC | 2 | mA | |
| Corrente TECNICA | ITEC | -0,96 | 0,96 | |
| Tensione TECNICA | VTEC | -1,29 | -1,29 | V |
| Resistenza (10KΩ@25℃ standard | Rth | 9,5 | 10,5 | KΩ |
| Costante di B di Rth | B | 3800 | 4000 | K |
Caratteristiche ottiche & elettriche
| Parametro | Simbolo | Minuto. | Tipo. | Massimo. | Unità | Condizione di prova |
| Trasmettitore (TC=25±3℃) | ||||||
| Corrente della soglia | Ith | --- | --- | 20 | mA | CW |
| Il laser ha fissato la temperatura | Tld | 40 | 45 | 50 | ℃ | |
| Potere ottico dell'uscita | PF | 2,8 | --- | --- | Mw |
CW, Iop= 60 mA, Tld= 45℃, VEA=0V |
| Tensione di funzionamento | Vop | --- | 1,2 | 1,8 | V | Iop= 60 mA, Tld= 45℃ |
| Lunghezza d'onda concentrare | λc | 1470 | 1490 | 1510 | nanometro |
Iop= 60 mA, Tld= 45℃, VEA=0V |
| Corrente del monitor | Imon | 50 | --- | 1500 | μA | Iop= 60 mA, Tld= 45℃ |
| SMSR | --- | 35 | --- | --- | dB |
op= 60 mA, Tld= 45℃, VEA=0V |
| Tracking error (CW) | TE | -1,0 | --- | 1,0 | dB | 0℃/+45℃, +45℃/+75℃ |
| Ricevitore (TC=25±3℃) | ||||||
| Tensione di rifornimento | VCC | 2,97 | 3,3 | 3,6 | V | |
| Tensione di ripartizione | VBR | 27 | 33 | 45 | V | Id=10μA, Vcc fuori |
| Rifornimento corrente | Icc | --- | 27 | 43 | mA | CC |
| Lunghezza d'onda ottica | λ | 1530 | 1550 | 1570 | nanometro | |
| Sensibilità | Sen | --- | --- | -25,5 | dBm |
λ=1550nm, PRBS=2^31-1, BER=10-10, ER=10dB, @10Gbps |
| Potere di saturazione | Psat | -6 | --- | --- | dBm | |
Caratteristiche
Annuncio pubblicitario: 0°C~70°C
Industriale: -40°C~85°C
Applicazione
Norma
Disegno di profilo (unità: millimetro)
