Dettagli:
|
| Product Name: | 10GBASE-BX XFP | Transmission: | 10km |
|---|---|---|---|
| Wavelength: | 1270nm-TX / 1330nm-RX | Component: | DFB+PIN |
| Connector: | LC | Keyword: | 10GBASE-BX XFP |
| Evidenziare: | Ricetrasmettitore ottico bidirezionale 10GBASE-BX,Ricetrasmettitore ottico bidirezionale di XFP,Bidirezionale l'altro modulo ottico del ricetrasmettitore |
||

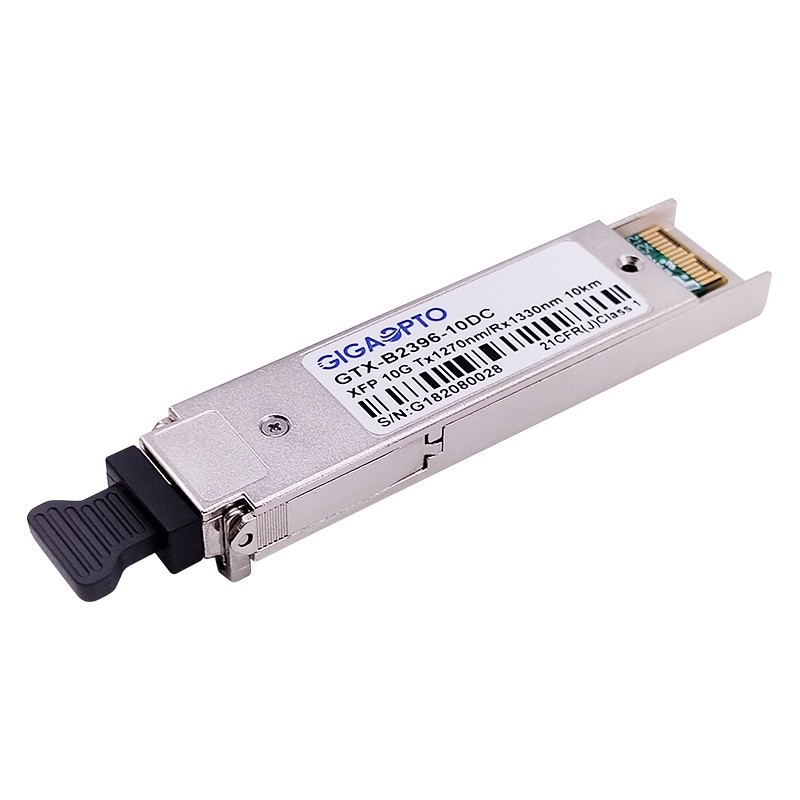

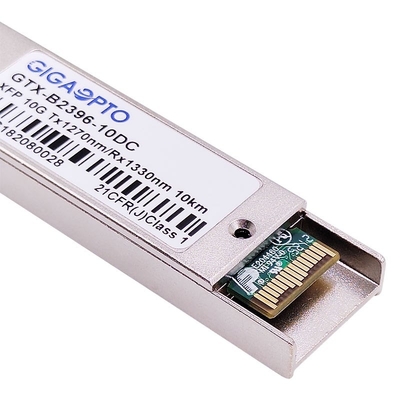

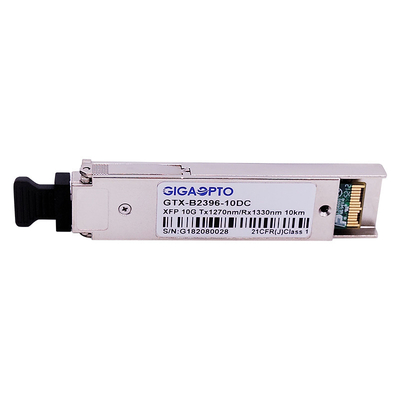

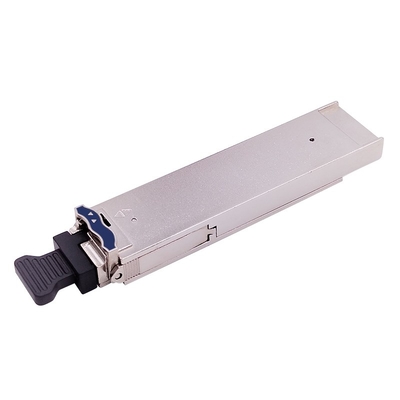

DOM bidirezionali del ricetrasmettitore 1270nm/1330nm 10km LC di 10GBASE-BX XFP
Descrizione
Gigaopto's10GBASE-BX XFP è un modulo bidirezionale caldo-pluggable del ricetrasmettitore di XFP.
La sezione del trasmettitore usa un 1270nm DFB, che è laser della classe 1 compiacente secondo la norma di sicurezza internazionale IEC-60825. La sezione del ricevitore usa un ricevitore del fotodiodo di PIN 1330nm, che fornisce la trasmissione di 10km sopra la fibra del singolo modo del singolo filo (G.652 SMF).
Le funzioni del monitoraggio diagnostico di Digital (DDM) sono disponibili via un'interfaccia di I2C, che fornisce al monitoraggio in tempo reale della temperatura del ricetrasmettitore, corrente di polarizzazione del laser, potere ottico, hanno ricevuto la tensione ottica di rifornimento del ricetrasmettitore e di potere.
Il 10GBASE-BX XFP aderisce a rev. di XFP MSA 4,5 specifiche, 10 specifiche di Gigabit Ethernet (10GBASE-LR/LW per IEEE 802.3ae) e Manica della fibra 10G (1200-SM-LL-L). Il ricetrasmettitore è inoltre prodotto del laser della classe A 1 che risponde alle norme FDA/CDRH e IEC-60825.
Specificazione
| Nome di prodotto | 10GBASE-BX XFP | Numero del pezzo | GTX-B2396-10DC |
| Fattore forma | XFP | Velocità di trasmissione (GBP) | 10Gbps |
| Lunghezza d'onda concentrare | 1270nm - TX/1330nm - RX | Trasmissione | 10km |
| Connettore | Simplex di LC | Tipo di cavo | SMF |
| Parte del trasmettitore | DFB BiDi | Parte del ricevitore | PIN |
| Potere di TX | -5 ~ 0dBm | Sensibilità del ricevitore | < -14dBm=""> |
| Rapporto di estinzione | > dB 3,5 | Potere di sovraccarico | > 0,5 dBm |
| Consumo di energia | <1> | Temperatura di caso di funzionamento | 0 a 70°C/-40 a 85°C |
| DDM/DOM | Supporto (difetto) | Tempo limitato della garanzia | 3 anni |
Caratteristiche
Applicazioni
Caratteristiche ottiche di 10GBASE-BX XFP
| Parametro | Simbolo | Minuto. | Tipico | Massimo. | Unità |
| Bilancio di potere | 9 | dB | |||
| Tasso di dati | 9,95 | 11,3 | GBP | ||
| Trasmettitore | |||||
| Lunghezza d'onda del centro | λC | 1260 | 1270 | 1280 | nanometro |
| Larghezza spettrale (- 20dB) | Δλ | 1 | nanometro | ||
| Rapporto laterale di soppressione di modo | SMSR | 30 | dB | ||
| *note3 potenza di uscita medio | Pesce gatto, AVG | -5 | 0 | dBm | |
| Rapporto di estinzione | ER | 3,5 | dB | ||
| Potere medio FUORI del trasmettitore | -30 | dBm | |||
| Rumore relativo di intensità | RIN | -128 | dB/Hz | ||
| TX disattivano per asserire il tempo | t_off | 10 | noi | ||
| Ricevitore | |||||
| Lunghezza d'onda del centro | λC | 1320 | 1340 | nanometro | |
| Sensibilità *note4 | PIN | -14 | dBm | ||
| Sovraccarico del ricevitore | PMAX | 0,5 | dBm | ||
| Il LOS De-asserisce | LOSD | -16 | dBm | ||
| Il LOS asserisce | LOSA | -28 | dBm | ||
