| Product Name: | WDM XFP ZR | Link: | 80km |
|---|---|---|---|
| Wavelength: | TX_1490nm / RX_1550nm | LD/PD: | DFB+APD |
| Interface: | LC Simplex | Application: | 10G Datacom |
| Keywords: | WDM XFP ZR, WDM XFP 80km | ||
| Evidenziare: | modulo del ricetrasmettitore della fibra 10Gbps,modulo del ricetrasmettitore della fibra 1490nm,DOM Bidirectional Fiber Transceiver |
||

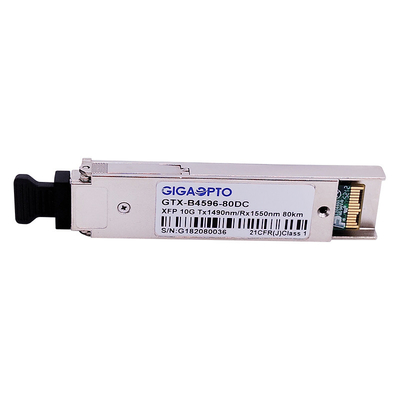

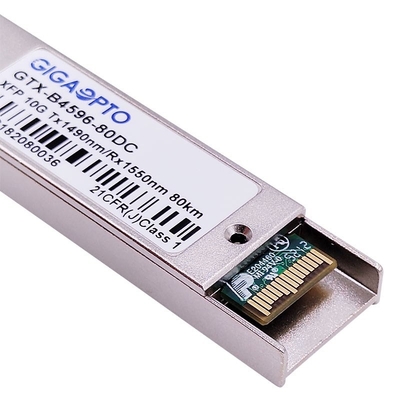

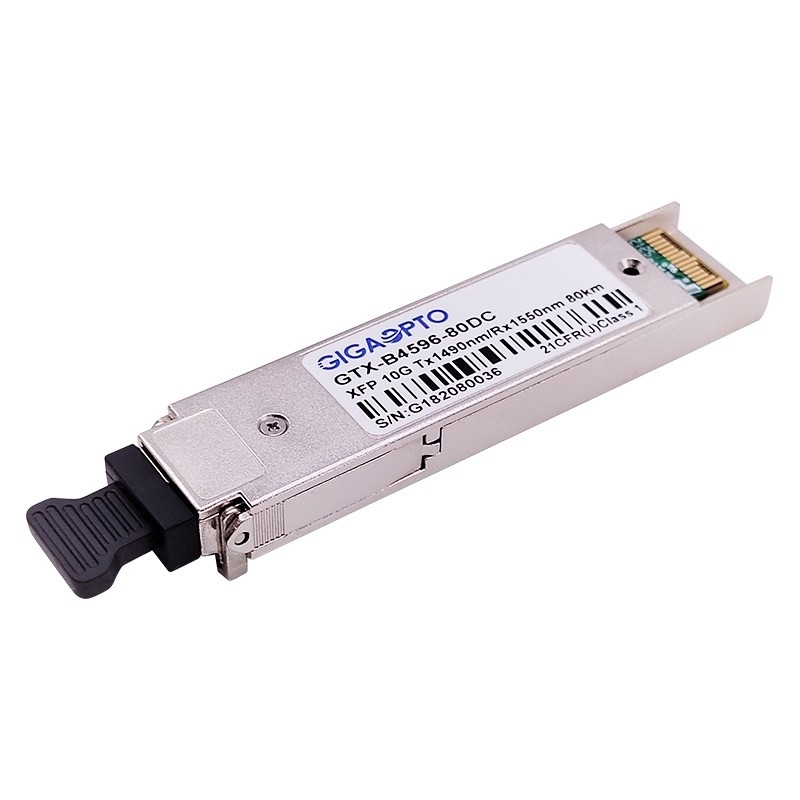

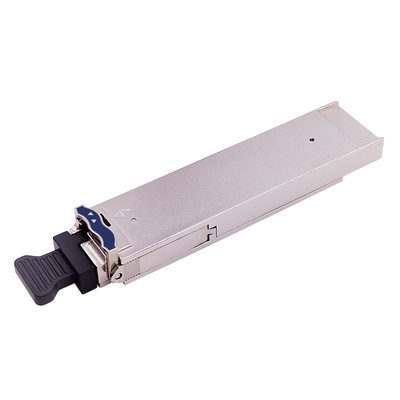

10Gbps DOM bidirezionali del modulo 1490nm/1550nm 80km della fibra del ricetrasmettitore dello ZR di WDM XFP
Descrizione
Questo ZR di WDM compatibile XFP di Cisco è 10Gigabit piccolo ricetrasmettitore Pluggable del modulo di fattore forma (XFP), funzionante sopra il cavo ottico monomodale della fibra della singola fibra (SMF). Trasmissione massima fino a 80km sopra la fibra di singolo modo del supporto con il connettore semplice di LC.
Questo ricetrasmettitore dello ZR di WDM XFP usa il trasmettitore superiore del laser di DFB che funzionano ad una lunghezza d'onda nominale di 1490nm e un ricevitore del rivelatore fotoelettrico di 1550nm APD. Tutti i moduli rispondono alle esigenze di sicurezza dei laser della classe 1.
Le funzioni di controllo diagnostiche di Digital sono disponibili via un'interfaccia di I2C, che fornisce al monitoraggio in tempo reale della temperatura del ricetrasmettitore, corrente di polarizzazione del laser, potere ottico, hanno ricevuto la tensione ottica di rifornimento del ricetrasmettitore e di potere.
Il modulo del ricetrasmettitore di WDM XFP ER aderisce a rev. di XFP MSA 4,5 specifiche, 10 specifiche di Gigabit Ethernet (10GBASE-ZR/ZW per IEEE 802.3ae) e Manica della fibra 10G.
Questo ricetrasmettitore dello ZR di WDM XFP è CE/RoHS ha certificato.
Specificazione
| Nome dell'oggetto | ZR DI WDM XFP | Numero del pezzo | GTX-B4596-80DC |
| Pacchetto | XFP | Max Bit Rate (GBP) | 11.3Gbps |
| Lunghezza d'onda (TX/RX) | 1490nm/1550nm | Portata | 80km @ G.652 |
| Connettore | Simplex di LC | Tipo di cavo | fibra di singolo modo |
| Trasmettitore | DFB BiDi | Ricevitore | APD |
| Potere medio di TX | 0 ~ 5dBm | Sensibilità di RX | < -24dBm=""> |
| Ext. Ratio | > dB 6,0 | Sovraccarico del ricevitore | > -6dBm |
| Bilancio ottico (dB) | 24 dB | Temperatura di funzionamento | 0 a 70°C/-40 a 85°C |
| Dissipazione di potere | < 3=""> | OEM/ODM | Supporto |
| DDM/DOM | Supporto (difetto) | Garanzia | 3 anni |
| Protocolli | 10G Ethernet, 10G FC, Manica della fibra 8G, OTU2, STM-64 | ||
Caratteristiche
Applicazioni
Caratteristiche elettriche ed ottiche
| Parametro | Simbolo | Minuto. | Tipo. | Massimo | Unità | Note |
| Consumo di energia | P | 3,5 | W | 1 | ||
| Rifornimento corrente | Icc | 1000 | mA | |||
|
Trasmettitore |
||||||
| Tolleranza di tensione dell'ingresso sbilanciato |
Vcc |
-0,3 |
4,0 |
V |
||
| Oscillazione di tensione dell'ingresso differenziale | Vin, pp | 120 | 820 | mVpp | ||
| Impedenza dell'ingresso differenziale | Zin | 85 | 100 | 115 | Ohm | 2 |
| Trasmetta per disattivare per asserire il tempo | 10 | noi | ||||
| Trasmetta per disattivare la tensione | Vdis | Vcc-1.3 | Vcc | V | 3 | |
|
Trasmetta per permettere alla tensione |
Ven |
V |
V +0,8 |
V |
||
|
Ricevitore |
||||||
| Oscillazione differenziale di tensione in uscita | Vout, pp | 300 | 650 | 850 | mVpp | |
| Impedenza dell'uscita differenziale | Zout | 80 | 100 | 120 | Ohm | 4 |
| Tempo di aumento/caduta del emissione dei dati | Tr/Tf | 40 | ps | 5 | ||
| Il LOS asserisce la tensione | VlosH | Vcc-1.3 | Vcc | V | 6 | |
|
Il LOS De-asserisce la tensione |
VlosL |
V |
V +0,8 |
V |
6 |
|
| Rifiuto dell'alimentazione elettrica | PSR | 7 | ||||
|
Parametro |
Simbolo |
Minuto. |
Tipico |
Massimo |
Unità |
Note |
| Trasmettitore | ||||||
|
Lunghezza d'onda concentrare |
λC |
1480 | 1490 | 1500 | nanometro | GTX-B4596-80DC |
| 1540 | 1550 | 1560 | nanometro | GTX-B5496-80DC | ||
|
Larghezza spettrale ottica |
∆λ |
1 |
nanometro |
|||
| Rapporto laterale di soppressione di modo |
SMSR |
30 |
dB |
|||
|
Potere ottico medio |
PO |
0 | 5 | dBm | GTX-B4596-80DC | |
| -1 | 3 | dBm | GTX-B5496-80DC | |||
|
Rapporto ottico di estinzione |
ER |
6,0 |
dB |
|||
| Potere lanciato medio (laser fuori) |
Poff |
-30 |
dBm |
|||
| Maschera di occhio del trasmettitore | Soddisfacente rispetto a IEEE802.3ae | |||||
| Ricevitore | ||||||
|
Lunghezza d'onda concentrare |
λC |
1540 | 1550 | 1560 | nanometro | GTX-B4596-80DC |
| 1480 | 1490 | 1500 | nanometro | GTX-B5496-80DC | ||
| Sensibilità del ricevitore (potere medio) |
Senatore. |
-24 |
dBm |
2 |
||
| Potere introdotto di saturazione (sovraccarico) |
Psat |
-6 |
dBm |
|||
| Il LOS asserisce | LOSA | -38 | dBm | |||
| Il LOS De-asserisce | LOSD | -26 | dBm | |||
| Isteresi di LOS | LOSH | 0,5 | 6 | dB | ||
