Dettagli:
|
| Product Name: | XFP WDM ER60 | Distance: | 60km |
|---|---|---|---|
| Wavelength: | TX_1330nm / RX_1270nm | Component: | DFB+APD |
| Connector: | Simplex LC | Highlight: | XFP WDM ER60, 1 fiber XFP |
| Evidenziare: | modulo del ricetrasmettitore della fibra 1270nm,modulo del ricetrasmettitore della fibra di 60km,DOM Ethernet Fiber Transceiver |
||

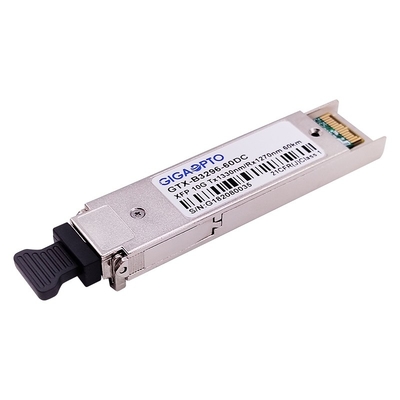

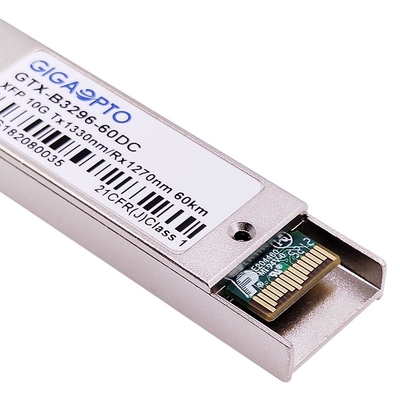

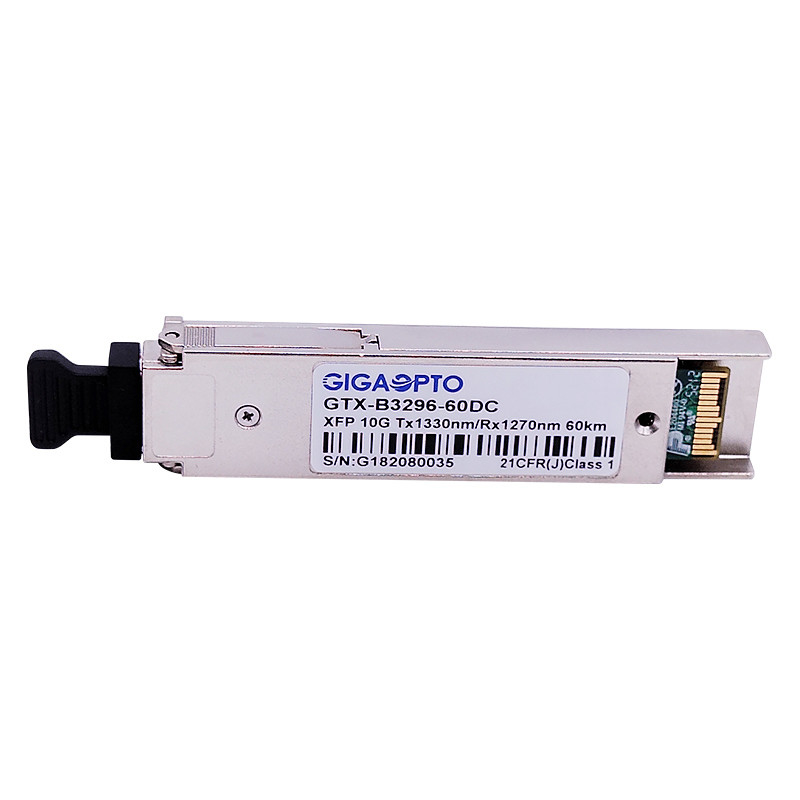

DOM del modulo 1330nm/1270nm 60km del ricetrasmettitore della fibra di Ethernet di WDM ER60 di 10Gbps XFP
Descrizione
IL WDM ER60 del XFP di Gigaopto è ricetrasmettitore compatibile di MSA XFP (modulo Pluggable di multifornitore di piccolo fattore forma di 10 gigabit). La sezione del trasmettitore usa un 1330nm DFB, il ricevitore che la sezione usa un ricevitore del fotodiodo di PIN 1270nm, che fornisce la trasmissione di 60km sopra la fibra del singolo modo del singolo filo (G.652 SMF).
Sostiene i sistemi diagnostici ottici di DDM/DOM, che fornisce informazioni diagnostiche sulle condizioni di gestione attuali.
Specificazione
| Marca compatibile | Cisco | Numero del pezzo | GTX-B3296-60DC |
| Imballaggio | WDM DI XFP | Velocità di trasmissione (GBP) | 10,3 GBP |
| Lunghezza d'onda (TX/RX) | 1330nm/1270nm | Distanza di collegamento | 60 |
| Connettore | Simplex di LC | Media | fibra monomodale |
| Parte di Tx | DFB | Parte di Rx | APD |
| Potere medio di TX | 1 ~ 5dBm | Sensibilità di RX | < -20dBm=""> |
| Ext. Ratio | > dB 3,5 | Alimentazione in ingresso di entrata di saturazione | > 0.5dBm |
| Bilancio di potere (dB) | dB 21 | Temperatura di funzionamento | 0 a 70°C/-40 a 85°C |
| Dissipazione di potere | < 2W=""> | OEM/ODM | Supporto |
| DDM/DOM | Supporto (difetto) | Garanzia | 36 mesi |
| Protocolli | 10G Ethernet, 10G FC, Manica della fibra 8G, OTU2, STM-64 | ||
Caratteristiche
Applicazioni
Caratteristiche ottiche ed elettriche
| Parametro | Simbolo | Min | Tipico | Massimo | Unità | Note | |
| Trasmettitore | |||||||
| Lunghezza d'onda del centro | λc | 1320 | 1330 | 1340 | nanometro | ||
| Larghezza spettrale (- 20dB) | Δλ | 1 | nanometro | ||||
| Rapporto di soppressione di Laterale modo | SMSR | 30 | dB | ||||
| Potenza di uscita medio | Pesce gatto | +1 | +6 | dBm | 1 | ||
| Rapporto di estinzione | ER | 3,5 | dB | ||||
| Differenziale dell'oscillazione immissione dei dati | VIN | 180 | 950 | sistemi MV | 2 | ||
| Impedenza differenziale introdotta | ZIN | 90 | 100 | 110 | Ω | ||
|
TX disattivano |
Disattivi | 2,0 | Vcc | V | |||
| Permetta a | 0 | 0,8 | V | ||||
| Ricevitore | |||||||
| Lunghezza d'onda del centro | λc | 1260 | 1270 | 1280 | nanometro | ||
| Sensibilità del ricevitore | -20 | dBm | 3 | ||||
| Sovraccarico del ricevitore | -8,0 | dBm | 3 | ||||
| Il LOS De-asserisce | LOSD | -21 | dBm | ||||
| Il LOS asserisce | LOSA | -35 | dBm | ||||
| Isteresi di LOS | 0,5 | 4 | dB | ||||
| Differenziale dell'oscillazione del emissione dei dati | Vout | 400 | 600 | 800 | sistemi MV | 2 | |
|
LOS |
Alto | 2,0 | Vcc | V | |||
| Minimo | 0,8 | V | |||||
Nota 1: Il potere ottico è lanciato in SMF.
Nota 2: InternamenteCA-accoppiato.
Nota 3: Misurato con un modello di prova di PRBS 231-1 @9953Mbps, BER ≤1×10-12.
Specifiche meccaniche
