Dettagli:
|
| Oggetto: | video BIDI ricevitori doppi di 6G SDI | tecnologia: | 2 ricevitore in BOSA, 1 fibra |
|---|---|---|---|
| Pacchetto: | SFP | Lunghezza d'onda concentrare: | RX1_1310nm/RX2_1490nm |
| Interfaccia: | LC semplice | Temperatura di funzionamento: | -5 a 70°C |
| Garanzia: | 3 anni | Parole chiavi: | 6G-SDI PIN Receiver Module doppio |

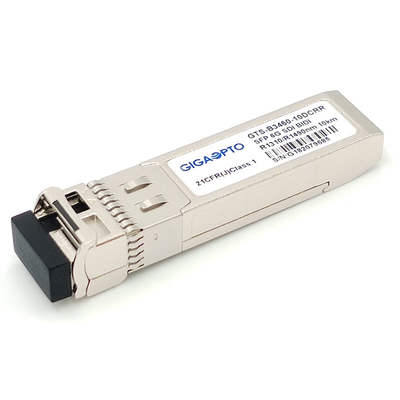

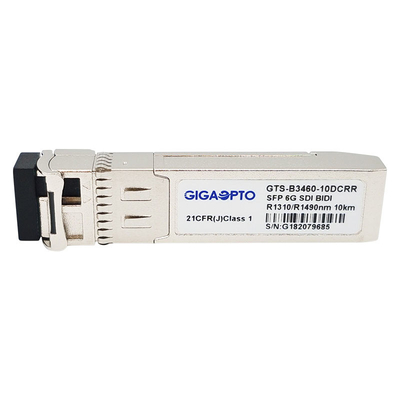

modulo di ricevitori doppio di PIN 10km SMF BIDI LC di 6G SDI SMPTE SFP RX1310nm RX1490nm Non MSA
Specificazione funzionale
| Nome dell'oggetto | ricevitori doppi di 6G SDI SMPTE SFP | P/N | GTS-B3460-10DCRR |
| Tipo del modulo | RX doppio in BOSA, 1 fibra | Larghezza di banda (GBP) | 0.143Gbps - 5.94Gbps |
| Fattore forma | SFP BIDI | Ambiente | Funzionamento del -5 a 70°C |
| Lunghezza d'onda | RX1_1310nm/RX2_1490nm | Portata | 10km @ 9/125μm SMF |
| Tipo del connettore | Simplex di LC | Tipo di cavo | G.652 SMF |
| Parte del trasmettitore | N/A | Tipo del ricevitore | Rivelatore fotoelettrico di PIN |
| Tensione di alimentazione elettrica | 3.3V | Corrente del rifornimento (massima) | 500mA |
| Sensibilità del ricevitore | <-15dbm> | Potere introdotto di saturazione | > 0dBm |
| Sistema diagnostico (DDM/DOM) | Supporto | Pin Assignment | Piedinatura di Non MSA |
| Peso specifico | 0.025kg | Tempo limitato della garanzia | 36-Month |
| Applicazione | SD/HD/3G/6G SDI | ||
Descrizione
Il GTS-B3460-10DCRR è un 1 modulo di ricevitore a doppio canale bidirezionale della fibra destinato per ricevere i segnali numerici di serie ottici come definito in SMPTE 297-2006. Sostiene i tassi di dati da 143Mb/s ai tassi di serie 5.94Gb/s.This che il modulo di ricevitore doppio specificamente è progettato per la prestazione robusta in presenza dei modelli patologici di SDI per SMPTE 259M, SMPTE 344M, SMPTE 292M, SMPTE 424M e ST-2081.
È con il connettore di perno di SFP 20 per permettere la capacità calda della spina. È con gli indipendenti due 1310 nanometro e rivelatore di foto di PIN di 1490 nanometro. Una distanza massima di 10 chilometri è realizzabile con i segnali patologici 6Gb/s.
Caratteristiche
Applicazione
Norma
Definizione di Pin
| Pin nessun | Simbolo | Nome/descrizione | Potere seguente. | Note |
| 1 | Volti | Terra del ricevitore | primo | |
| 2 | RD2- |
DATI invertiti del ricevitore (1310nm) fuori. Il CA coppia. CML-O |
terzo | |
| 3 | RD2+ |
DATI Non invertiti del ricevitore (1310nm) fuori. Il CA coppia. CML-O |
terzo | |
| 4 | MOD_ABS | Il modulo assente, si collega per voltare in modulo | terzo | 1 |
| 5 | SCL | linea a due fili dell'orologio dell'interfaccia seriale, LVTTL-I | terzo | 2 |
| 6 | SDA | linea di dati a due fili dell'interfaccia seriale, LVTTL-I/O | terzo | 2 |
| 7 | Volti | Terra del ricevitore | terzo | |
| 8 | NC | Non collegato | terzo | |
| 9 | NC | Non collegato | terzo | |
| 10 | RX_LOS1 |
Perdita del ricevitore (1490nm) di indicazione del segnale, LVTTL-O Alto: perdita di segnale Minimo: segnale individuato |
primo | 3 |
| 11 | Volti | Terra del ricevitore | primo | |
| 12 | RD1- |
DATI invertiti del ricevitore (1490nm) fuori. Il CA coppia. CML-O |
terzo | |
| 13 | RD1+ |
DATI Non invertiti del ricevitore (1490nm) fuori. Il CA coppia. CML-O |
terzo | |
| 14 | Volti | Terra del ricevitore | primo | |
| 15 | VccR | Alimentazione elettrica del ricevitore | secondo | |
| 16 | VccR | Alimentazione elettrica del ricevitore | secondo | |
| 17 | Volti | Terra del ricevitore | primo | |
| 18 | NC | Non collegato | terzo | |
| 19 | NC | Non collegato | terzo | |
| 20 | RX_LOS2 |
Perdita del ricevitore (1310nm) di indicazione del segnale, LVTTL-O Alto: perdita di segnale Minimo: segnale individuato |
primo | 4 |
Potere seguente: Sequenza di impegno di Pin durante il tappo caldo.
La nota 1. MOD_ABS è collegata a VeeT dentro il modulo.
La nota 2. SDA&SCL (I2C) sarà tirata su con 4.7k - resistenze 10kΩ sul bordo ospite.
La nota 3. RX_LOS1 sarà tirata su con 4.7k - resistenze 10kΩ sul bordo ospite.
La nota 4. T RX_LOS2 sarà tirata su con 4.7k - resistenze 10kΩ sul bordo ospite.
Profilo del pacchetto
Le dimensioni sono nei millimetri. Tutte le dimensioni sono ±0.1mm salvo specificazione contraria. (Unità: millimetro)
