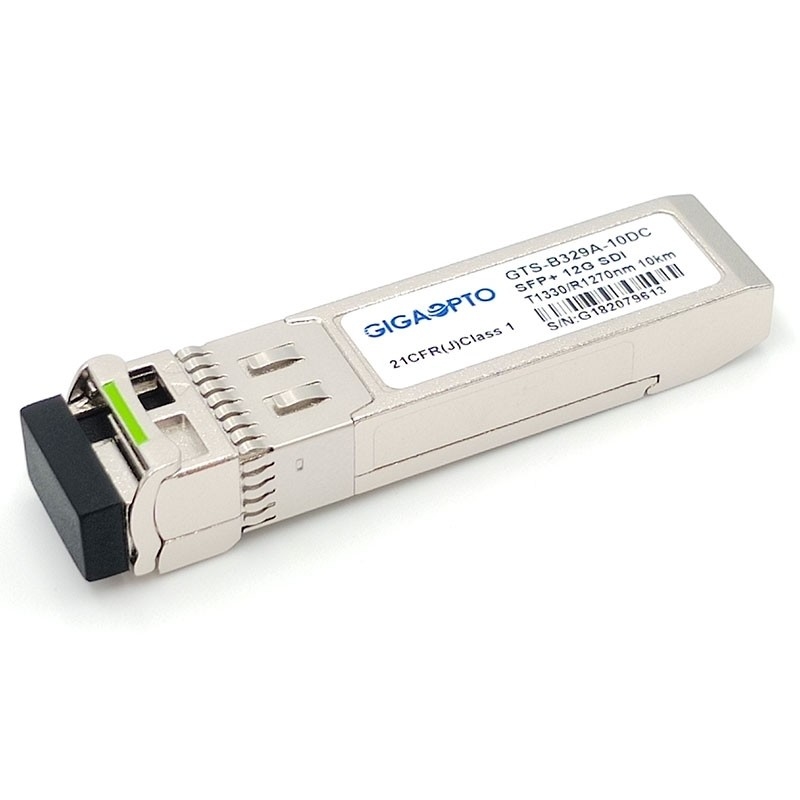

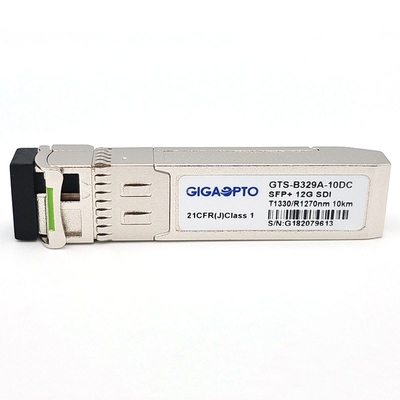

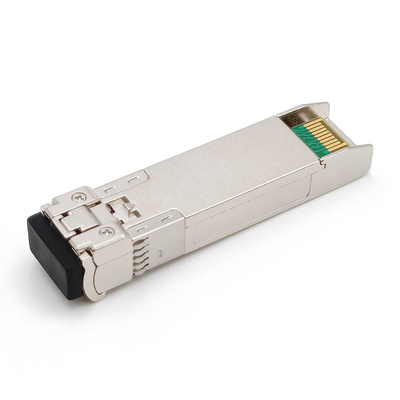

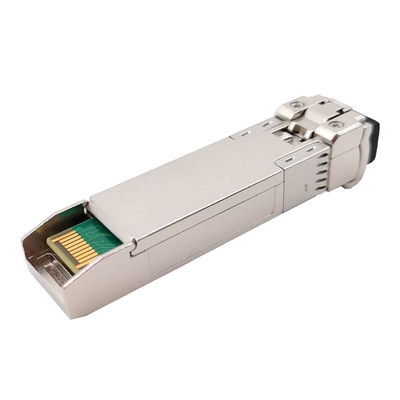

video SFP ricetrasmettitore ottico di BiDi 13T 12R SMPTE del ricetrasmettitore di 12G UHD SDI

video SFP ricetrasmettitore ottico di BiDi 13T 12R SMPTE del ricetrasmettitore di 12G UHD SDI
video SFP ricetrasmettitore ottico di BiDi 13T 12R SMPTE del ricetrasmettitore di 12G UHD SDI video SFP ricetrasmettitore ottico di BiDi 13T 12R SMPTE del ricetrasmettitore di 12G UHD SDI video SFP ricetrasmettitore ottico di BiDi 13T 12R SMPTE del ricetrasmettitore di 12G UHD SDI video SFP ricetrasmettitore ottico di BiDi 13T 12R SMPTE del ricetrasmettitore di 12G UHD SDI

Grande immagine :  video SFP ricetrasmettitore ottico di BiDi 13T 12R SMPTE del ricetrasmettitore di 12G UHD SDI

Dettagli:
Luogo di origine: Shenzhen, Cina
Marca: Gigaopto
Certificazione: CE, FCC, ROHS, ISO9001, ISO14000, MSDS, REACH, CP65, TUV, UL
Numero di modello: GTS-B329A-10DC
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1
Prezzo: negotiable
Imballaggi particolari: Singolo pacchetto, 10 o 20pcs per vassoio, 30 o 50 o 100pcs per scatola, 400 o 600pcs per cartone
Tempi di consegna: 1-5 giorni del lavoro
Termini di pagamento: T/T, L/C, Western Union
Capacità di alimentazione: 50,000pcs/month

video SFP ricetrasmettitore ottico di BiDi 13T 12R SMPTE del ricetrasmettitore di 12G UHD SDI

descrizione
Nome dell'oggetto: 12G-SDI BiDi SFP+ Tasso di dati: 12g
lunghezza d'onda: 1330nm - TX/1270nm - RX Connettore: LC semplice
Max Cable Transmission: 10km OEM/ODM: Di sostegno
Parole chiavi 1: Ricetrasmettitore ottico di 12G-SDI BIDI, Parole chiavi 2: 12G SFP+ bidirezionale
Evidenziare:

Video SFP ricetrasmettitore di SMPTE

,

video SFP ricetrasmettitore di 13T

,

Ricetrasmettitore ottico di BIDI

Piedinatura ottica di MSA del ricetrasmettitore di 10KM BiDi 1330nm/1270nm 12G-SDI SFP+





Specificazione funzionale



Nome di prodotto 12G UHD video SFP Tasso di dati 0.27~11.88Gbps
Tipo del modulo Ricetrasmettitore MSA/Non-MSA MSA
Imballaggio SFP+ Temperatura commerciale 0 a 70°C (32 - 158°F)
Lunghezza d'onda 1330nm - TX/1270nm - RX Max Distance 10km
Interfaccia LC semplice Media fibra monomodale
Trasmettitore DFB Ricevitore PIN
Tensione di alimentazione elettrica +3.3V Corrente 280mA (tipico.)
Potenza di uscita medio -5~+1dBm RX Sensitivity@11.88Gbps < -11dB="">
Sensibilità @ 5.94Gbps di RX < -13dB="">RX Sensitivity@ 2.97Gbps < -13dB="">
Rapporto di estinzione >3.5dB Saturazione di RX > dBm 1,0
Consumo di energia ≤1.0W Sistema diagnostico di Digital Supporto
OEM/ODM Garanzia di tre anni
Protocolli St 2082-1 (12G UHD-SDI) di SMPTE, st 2081-1 (6G UHD-SDI), ST424 (3G SDI), ST292-1 (HD-SDI) e st 259 (SD-SDI).





Descrizione



I GTS-B329A-10DC 12G BiDi SFP+ che di Gigaopto il ricetrasmettitore ottico è progettato per i collegamenti bidirezionali della trasmissione 12G-SDI raggiungono fino a 10km sopra SMF con la lunghezza d'onda 1330nm TX/1270nm RX.

Sostiene fino a 11.8Gbps e specificamente è destinato a trasmettere i modelli patologici per HD-SDI, 3G-SDI, 6G-SDI e 12G-SDI.

Il ricetrasmettitore comprende tre sezioni: un laser di DFB, un fotodiodo di PIN integrato con un preamplificatore di trans-impedenza (TIA), Reclocker e un regolatore di MCU. Il ricetrasmettitore è soddisfacente rispetto ad accordo di Multi-fonte di SFP (MSA), è con il connettore di perno di SFP+ 20 per permettere la capacità calda della spina.

Il modulo fornisce informazioni diagnostiche digitali delle suoi condizioni di gestione e stato, compreso potere di trasmissione, la corrente di polarizzazione del laser, la temperatura del modulo e la tensione di rifornimento. I dati di calibratura e dell'allarme/soglia di allerta sono redatti e memorizzati nella memoria interna (EEPROM).





Caratteristiche



  • Ricetrasmettitore di SD/HD/3G/6G/12G-SDI SFP
  • St 259, st 292-1, st 424, ST-2081 e ST-2082 compatibili
  • Recinzione del metallo per EMI più bassa
  • trasmettitore del laser di 1270nm DFB, ricevitore 1330nm
  • Sostiene i modelli patologici di SDI per SD-SDI, HD-SDI, 3G-SDI, 6G-SDI e 12G SDI
  • Soddisfacente rispetto a SFP+ MSA
  • Connettore semplice di LC
  • Il ricevitore del modulo contiene il reclocker
  • singola alimentazione elettrica 3.3V
  • orma Caldo-pluggable di SFP
  • Gamma di temperature di funzionamento di caso: 0 a +70℃
  • RoHS compiacente (senza piombo)



Applicazione



  • Interfacce Elettrico--ottiche compiacenti di SMPTE 2082
  • Video router ad alta densità



PIN Definition



video SFP ricetrasmettitore ottico di BiDi 13T 12R SMPTE del ricetrasmettitore di 12G UHD SDI 0
