Dettagli:
|
| Nome di prodotto: | 12G-SDI SFP+ bidirezionale | Tasso di dati: | 12Gb/s |
|---|---|---|---|
| lunghezza d'onda: | 1270nm - TX/1330nm - RX | Tipo di interfaccia: | LC semplice |
| Max Transmission: | 10km | Garanzia: | di tre anni |
| Parole chiavi 1: | Ricetrasmettitore ottico di 12G-SDI BIDI SFP+ 10km | Parole chiavi 2: | Video modulo del ricetrasmettitore di SMPTE 12G HD |
| Evidenziare: | video SFP ricetrasmettitore di 12G,Video SFP ricetrasmettitore di SDI,BiDi SMPTE |
||
piedinatura ottica di MSA del ricetrasmettitore di 10km BiDi 1270nm/1330nm 12G-SDI SFP+
Specificazione funzionale
| Nome di prodotto | 12G-SDI BiDi SFP | Tasso di dati | 0.27~11.88Gbps |
| Tipo del modulo | Ricetrasmettitore | MSA/Non-MSA | MSA |
| Fattore forma | SFP+ | Temperatura di funzionamento | 0 a 70°C (32 - 158°F) |
| Lunghezza d'onda | 1270nm - TX/1330nm - RX | Max Reach | 10km |
| Connettore | LC semplice | Tipo della fibra | fibra monomodale |
| Tipo di LD | DFB | Tipo del palladio | PIN |
| Tensione di rifornimento | 3.3V | Rifornimento corrente | 280mA (tipo.) |
| Potere di TX | -5 ~ +1dBm | Sensibilità @11.88Gbps | < -11dB=""> |
| Sensibilità @ 5.94Gbps | < -13dB=""> | Sensibilità @ 2.97Gbps | < -13dB=""> |
| Rapporto di estinzione | >3.5dB | Sovraccarico del ricevitore | > 1.0dBm |
| Consumo di energia | ≤1.0W | Garanzia | 3 anni |
| OEM/ODM | Di sostegno | Peso | 0.025kg |
| Protocolli | St 2082-1 (12G UHD-SDI) di SMPTE, st 2081-1 (6G UHD-SDI), ST424 (3G SDI), ST292-1 (HD-SDI) e st 259 (SD-SDI). | ||
Descrizione

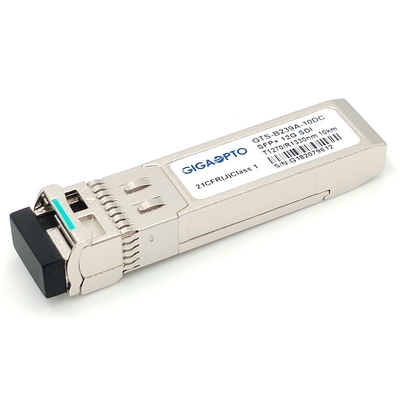

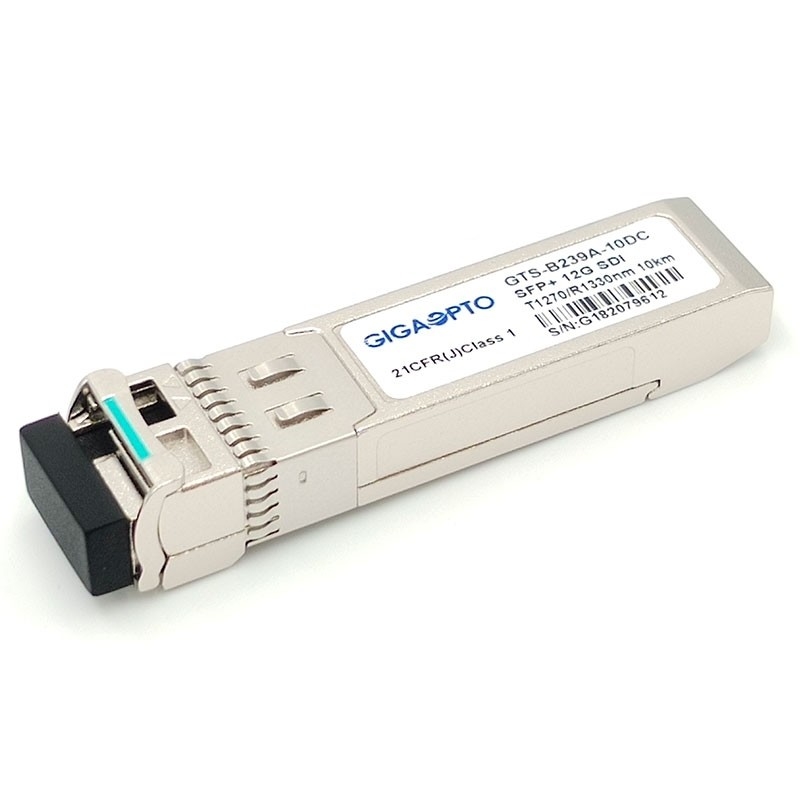

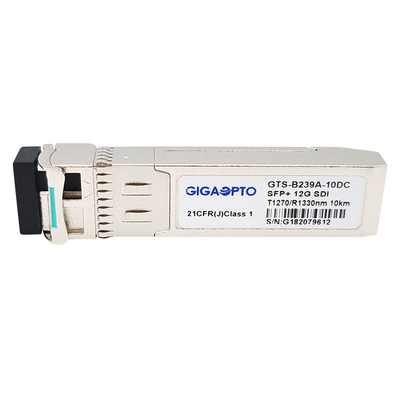

Il GTS-B239A-10DC di Gigaopto è progettato per i collegamenti bidirezionali della trasmissione 12G-SDI raggiunge fino a 10km sopra una fibra del singolo modo.
È soddisfacente rispetto a SMPTE 2082, SMPTE 424M, SMPTE 292M, SMPTE 259M e DVB-ASI. Sostiene fino a 11.8Gbps e specificamente è destinato a trasmettere i modelli patologici per HD-SDI, 3G-SDI, 6G-SDI e 12G-SDI.
Il ricetrasmettitore comprende tre sezioni: un laser di DFB, un fotodiodo di PIN integrato con un preamplificatore di trans-impedenza (TIA), Reclocker e un regolatore di MCU. Il ricetrasmettitore è soddisfacente rispetto ad accordo di Multi-fonte di SFP (MSA), è con il connettore di perno di SFP+ 20 per permettere la capacità calda della spina. Le funzioni diagnostiche di Digital sono disponibili via un'interfaccia di I2C.
Caratteristiche
Applicazione
PIN Definition
