video fibra duplex ottica MSA di singolo modo del ricetrasmettitore 1270~1450nm 20KM LC di 12G SDI CWDM Digital

video fibra duplex ottica MSA di singolo modo del ricetrasmettitore 1270~1450nm 20KM LC di 12G SDI CWDM Digital
video fibra duplex ottica MSA di singolo modo del ricetrasmettitore 1270~1450nm 20KM LC di 12G SDI CWDM Digital video fibra duplex ottica MSA di singolo modo del ricetrasmettitore 1270~1450nm 20KM LC di 12G SDI CWDM Digital video fibra duplex ottica MSA di singolo modo del ricetrasmettitore 1270~1450nm 20KM LC di 12G SDI CWDM Digital video fibra duplex ottica MSA di singolo modo del ricetrasmettitore 1270~1450nm 20KM LC di 12G SDI CWDM Digital

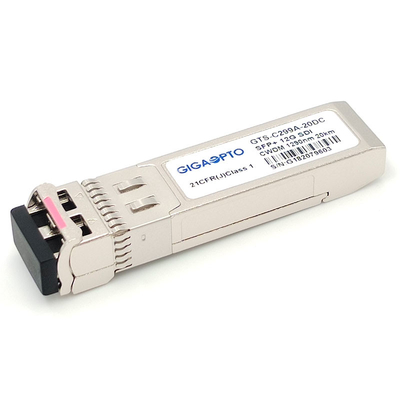

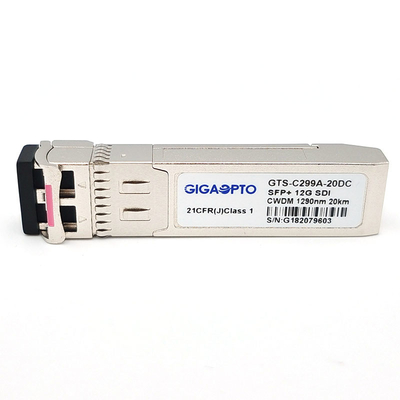

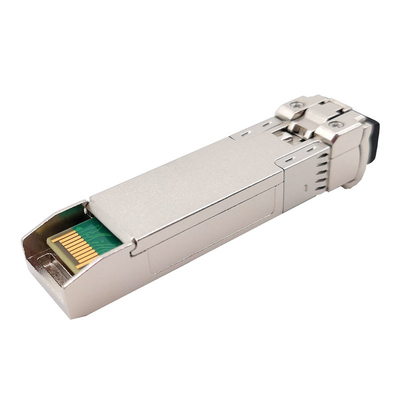

Grande immagine :  video fibra duplex ottica MSA di singolo modo del ricetrasmettitore 1270~1450nm 20KM LC di 12G SDI CWDM Digital

Dettagli:
Luogo di origine: Shenzhen, Cina
Marca: Gigaopto
Certificazione: CE, FCC, ROHS, ISO9001, ISO14000, MSDS, REACH, CP65, TUV, UL
Numero di modello: GTS-C299A-20DC
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1
Prezzo: negotiable
Imballaggi particolari: Singolo pacchetto, 10 o 20pcs per vassoio, 30 o 50 o 100pcs per scatola, 400 o 600pcs per cartone
Tempi di consegna: 1-5 giorni del lavoro
Termini di pagamento: T/T, L/C
Capacità di alimentazione: 50,000pcs/month

video fibra duplex ottica MSA di singolo modo del ricetrasmettitore 1270~1450nm 20KM LC di 12G SDI CWDM Digital

descrizione
Nome di prodotto: 12G-SDI CWDM SFP+ Tasso di dati: 12g
lunghezza d'onda: 1270~1450nm CWDM Connettore: Duplex LC
Distanza: 20km Garanzia: di tre anni
Parole chiavi 1: 12G UHD-SDI CWDM SFP+ Parole chiavi 2: video SFP+ ricetrasmettitore ottico di 12G CWDM
Evidenziare:

video ricetrasmettitore ottico di 12G SDI

,

video ricetrasmettitore ottico 1450nm

,

Ricetrasmettitore ottico di CWDM

12G SDI SMPTE CWDM SFP+ 1270nm-1450nm 20km SMF LC doppio MSA





Specificazione funzionale



Nome di prodotto 12G-SDI CWDM SFP Tasso di dati 0.27~11.88Gbps
Tipo del modulo Ricetrasmettitore MSA/Non-MSA MSA
Fattore forma SFP+ Temperatura 0 a 70°C (32 - 158°F)
Lunghezza d'onda CWDM (1270~1450) nanometro Max Distance 20km
Connettore Duplex LC Media fibra monomodale
Tipo del laser DFB CWDM Tipo del palladio PIN
Tensione di rifornimento 3.3V Rifornimento corrente 300mA (massimo)
Potere di TX -1 ~ 2dBm Sensibilità @11.88Gbps < -11dB="">
Elettrico bilancio 13dB Sensibilità @ 5.94Gbps < -13dB="">
Consumo di energia ≤1.0W Sensibilità @ 2.97Gbps < -15dB="">
ER. >3.5dB Sovraccarico del ricevitore > 1.0dBm
OEM/ODM Di sostegno Garanzia 3 anni
Protocolli St 2082-1 (12G UHD-SDI) di SMPTE, st 2081-1 (6G UHD-SDI), ST424 (3G SDI), ST292-1 (HD-SDI) e st 259 (SD-SDI).





Descrizione di prodotti della serie del ricetrasmettitore di 12G-SDI CWDM SFP+ 1270nm~1450nm



La serie del GTS-Cxx9A-10DC di Gigaopto è un modulo del ricetrasmettitore del singolo modo progettato ai segnali numerici di serie ottici di trasmissione/ricevimento come definito in SMPTE 2082, SMPTE 424M, SMPTE 292M, SMPTE 259M e DVB-ASI. Sostiene fino a 11.8Gbps e specificamente è destinata a trasmettere i modelli patologici per HD-SDI, 3G-SDI, 6G-SDI e 12G-SDI. Portata massima fino a 20km di collegamento sopra fibra monomodale (SMF) via la lunghezza d'onda dal 1270 nanometro di CWDM al canale 1450nm.

Il ricetrasmettitore comprende tre sezioni: un laser di DFB, un fotodiodo di PIN integrato con un preamplificatore di trans-impedenza (TIA), Reclocker e un regolatore di MCU. Il ricetrasmettitore è soddisfacente rispetto ad accordo di Multi-fonte di SFP (MSA), è con il connettore di perno di SFP+ 20 per permettere la capacità calda della spina. Le funzioni diagnostiche di Digital sono disponibili via un I2C.





Caratteristiche



  • Ricetrasmettitore di SD/HD/3G/6G/12G-SDI SFP
  • St 259, st 292-1, st 424, ST-2081 e ST-2082 compatibili
  • Ricetrasmettitore ottico di LC di SFP del duplex Caldo-Pluggable di orma
  • Tasso di dati massimo a 12Gb/s
  • Distanza fino a 20km per 12G-SDI
  • Reclocker incorporato
  • Video modelli patologici di sostegno per HD-SDI, 3G-SDI, 6G-SDI e 12G-SDI: 1270nm a 1330nm
  • Sistema di CWDM: Manica dal 1270 nanometro a 1450nm
  • Singolo trasmettitore + singolo ricevitore
  • Sulla base dello standard industriale SFP +
  • Funzione diagnostica di SFF-8472 Digital
  • singola alimentazione elettrica 3.3V
  • RoHS compiacente
  • Gamma di temperature di funzionamento di caso: 0 a +70°C
  • Norma di sicurezza dei laser della classe 1 IEC-60825 compiacente

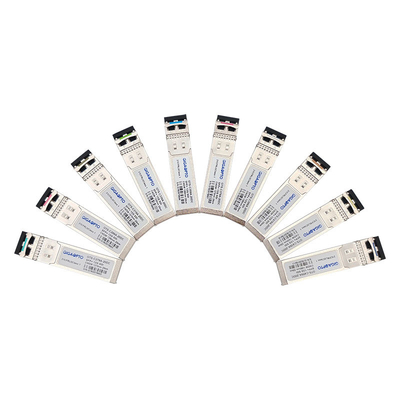

Informazioni di ordinazione



Numero del pezzo Descrizione Manica di CWDM Max Reach
GTS-C279A-20DC 12G-SDI SMPTE CWDM SFP+ SMF LC doppio MSA 1270nm 20km
GTS-C299A-20DC 12G-SDI SMPTE CWDM SFP+ SMF LC doppio MSA 1290nm 20km
GTS-C319A-20DC 12G-SDI SMPTE CWDM SFP+ SMF LC doppio MSA 1310nm 20km
GTS-C339A-20DC 12G-SDI SMPTE CWDM SFP+ SMF LC doppio MSA 1330nm 20km
GTS-C359A-20DC 12G-SDI SMPTE CWDM SFP+ SMF LC doppio MSA 1350nm 20km
GTS-C379A-20DC 12G-SDI SMPTE CWDM SFP+ SMF LC doppio MSA 1370nm 20km
GTS-C399A-20DC 12G-SDI SMPTE CWDM SFP+ SMF LC doppio MSA 1390nm 20km
GTS-C419A-20DC 12G-SDI SMPTE CWDM SFP+ SMF LC doppio MSA 1410nm 20km
GTS-C439A-20DC 12G-SDI SMPTE CWDM SFP+ SMF LC doppio MSA 1430nm 20km
GTS-C459A-20DC 12G-SDI SMPTE CWDM SFP+ SMF LC doppio MSA 1450nm 20km





Applicazione



  • Interfacce Elettrico--ottiche compiacenti di SMPTE 2082
  • Video router ad alta densità



PIN Definition



video fibra duplex ottica MSA di singolo modo del ricetrasmettitore 1270~1450nm 20KM LC di 12G SDI CWDM Digital 0
