Dettagli:
|
| Nome dell'oggetto: | trasmettitori doppi di 6G SDI BIDI | Velocità: | 50Mb/s - 5.94Gb/s |
|---|---|---|---|
| tecnologia: | TX doppio in un BOSA, BIDI | Lunghezza d'onda concentrare: | 1310nm_TX1/1490nm_TX2 |
| Connettore ottico: | Simplex di LC | Lunghezza di cavo: | 10km |
| MSA/Non MSA: | Non MSA |

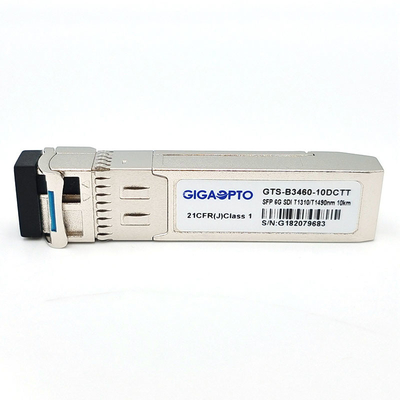

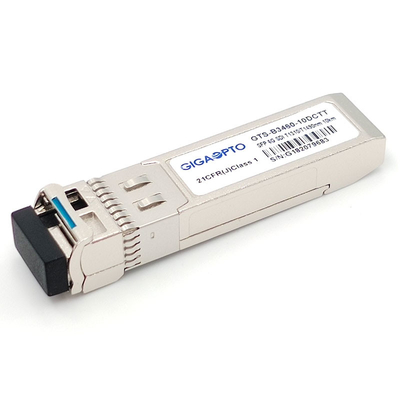

moduli di trasmettitori doppi di 6G SDI SMPTE SFP TX1310nm TX1490nm 10km SMF BIDI LC NON MSA
Specificazione funzionale
| Nome dell'oggetto | trasmettitore doppio di 6G SDI SMPTE SFP | P/N | GTS-B3460-10DCTT |
| Tipo del modulo | TX doppio in BOSA, 1 fibra | Max Bit Rate | 5.94Gbps |
| Fattore forma | SFP BIDI | Ambiente | Funzionamento del -5 a 70°C |
| Lunghezza d'onda concentrare (TX) | 1310nm_TX1/1490nm_TX2 | Max Fiber Distance | 10km @ 9/125μm SMF |
| Interfaccia | LC semplice UPC | Tipo di cavo | Fibra di singolo modo |
| Trasmettitore | DFB | Parte del ricevitore | N/A |
| Tensione di alimentazione elettrica | 3.3V | Rifornimento corrente | 500mA (massimo) |
| Di TX potere fuori (dBm) | -8~0 dBm | Rapporto di estinzione | >3.5dB |
| Sistema diagnostico di Digital | Supporto (difetto) | Pin Assignment | Piedinatura di Non MSA |
| Applicazione | SD/HD/3G/6G SDI | ||
Descrizione
Il GTS-B3460-10DCTT di Gigaopto è un 1 modulo di trasmettitori a doppio canale bidirezionale della fibra destinato per trasmettere i segnali numerici di serie ottici come definito in SMPTE 297-2006. Sostiene i tassi di dati da 143Mb/s ai tassi di serie 5.94Gb/s.This che il modulo di trasmettitore doppio specificamente è progettato per la prestazione robusta in presenza dei modelli patologici di SDI per SMPTE 259M, SMPTE 344M, SMPTE 292M, SMPTE 424M e ST-2081.
È con il connettore di perno di SFP 20 per permettere la capacità calda della spina. È con l'indipendente due 1310 del laser di nanometro 1490 e di nanometro trasmettitori. Una distanza massima di 10 chilometri è realizzabile con i segnali patologici 6Gb/s.
Caratteristiche
Annuncio pubblicitario: -5°C~70°C
Applicazione
Norma
Definizione di Pin
| Pin nessun | Simbolo | Nome/descrizione | Potere seguente. | Note |
| 1 | VeeT | Terra del trasmettitore | primo | |
| 2 | NC | Non collegato | terzo | |
| 3 | NC | Non collegato | terzo | |
| 4 | MOD_ABS | Il modulo assente, si collega a VeeT in modulo | terzo | 1 |
| 5 | SCL | linea a due fili dell'orologio dell'interfaccia seriale, LVTTL-I | terzo | 2 |
| 6 | SDA | linea di dati a due fili dell'interfaccia seriale, LVTTL-I/O | terzo | 2 |
| 7 | VeeT | Terra del trasmettitore | primo | |
| 8 | TD2+ |
DATI Non invertiti del trasmettitore (1310nm) dentro. Il CA coppia. CML-I |
terzo | |
| 9 | TD2- |
DATI invertiti del trasmettitore (1310nm) dentro. Il CA coppia. CML-I |
terzo | |
| 10 | TX2_DIS |
Il trasmettitore (1310nm) disattiva l'input, LVTTL-I Alto: Trasmettitore fuori Minimo: Trasmettitore sopra |
terzo | 3 |
| 11 | Volti | Terra del ricevitore | primo | |
| 12 | NC | Non collegato | terzo | |
| 13 | NC | Non collegato | terzo | |
| 14 | VeeT | Terra del trasmettitore | primo | |
| 15 | VccT | Alimentazione elettrica del trasmettitore | secondo | |
| 16 | VccT | Alimentazione elettrica del trasmettitore | secondo | |
| 17 | VeeT | Terra del trasmettitore | primo | |
| 18 | TD1+ |
DATI Non invertiti del trasmettitore (1490nm) dentro. Il CA coppia. CML-I |
terzo | |
| 19 | TD1- |
DATI invertiti del trasmettitore (1490nm) dentro. Il CA coppia. CML-I |
terzo | |
| 20 | TX1_DIS |
Il trasmettitore (1490nm) disattiva, LVTTL-I Alto: Trasmettitore fuori Minimo: Trasmettitore sopra |
terzo | 4 |
Potere seguente: Sequenza di impegno di Pin durante il tappo caldo.
La nota 1. MOD_ABS è collegata a VeeT dentro il modulo.
La nota 2. SDA&SCL (I2C) sarà tirata su con 4.7k - resistenze 10kΩ sul bordo ospite.
La nota 3. Tx2_DIS è tirata su a VccT con un 4.7k - resistenza 10kΩ dentro il modulo.
La nota 4. Tx1_DIS è tirata su a VccT con un 4.7k - resistenza 10kΩ dentro il modulo.
Profilo del pacchetto
Le dimensioni sono nei millimetri. Tutte le dimensioni sono ±0.1mm salvo specificazione contraria. (Unità: millimetro)
