Dettagli:
|
| Nome dell'oggetto: | singolo ricevitore di 6G Ultra-SDI | Larghezza di banda (GBP): | 50Mbps - 5.94Gbps |
|---|---|---|---|
| Tipo del modulo: | PIN Receiver | Fattore forma: | SFP |
| lunghezza d'onda: | 1310nm | Interfaccia: | LC semplice |
| Lunghezza di cavo: | 10km | Pin Assignment: | Non MSA |
moduli di ricevitore di PIN 10km SMF LC di 6G SDI SMPTE SFP singoli Non MSA
Specificazione funzionale
| Nome | singolo ricevitore di 6G Ultra-SDI | Max Bit Rate | 5.94Gbps |
| Imballaggio | SFP | Pin Assignment | Non Pin-fuori di MSA |
| Video modelli patologici | Supporto | Temperatura di funzionamento | /Industrial commerciale |
| Lunghezza d'onda concentrare (RX) | 1310nm-RX | Lunghezza di collegamento del cavo | 10km @ G.652 |
| Tipo del connettore | Simplex di LC | Tipo di cavo | fibra monomodale |
| Parte del laser di TX | N/A | Tipo del ricevitore | Rivelatore fotoelettrico di PIN |
| Tensione di alimentazione elettrica | 3.3V | Corrente del rifornimento (tipica) | 150mA |
| Protocolli | SFP MSA | Saturazione di Rx | > 0dBm |
| Sensibilità (PRBS) | SD-SDI:<-20dbm> | ||
| Sensibilità (patologica) | SD-SDI:<-16dbm> | ||
| Sistema diagnostico di Digital | Con | Garanzia | 3 anni |
| OEM/ODM | Di sostegno | MTBF | 1,000,000Hours |
| Applicazione | SD/HD/3G/6G SDI | ||
Descrizione

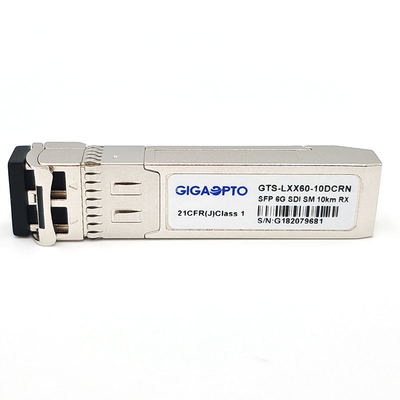

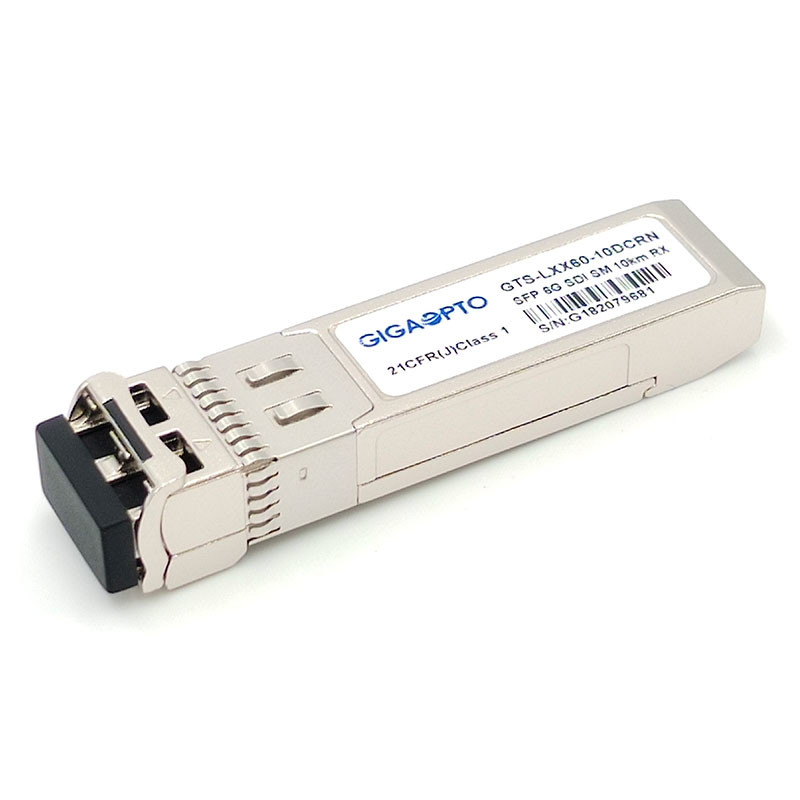

Di Gigaopto il video SFP singolo modulo di ricevitore del GTS-LXX60-10DCRN 6G è progettato per le applicazioni ad un solo canale della trasmissione video. Sostiene i tassi di dati da 50Mb/s a 5.94Gb/s. Questo modulo di ricevitore specificamente è progettato per la prestazione robusta in presenza dei modelli patologici di SDI per i tassi di serie SMPTE 259M, SMPTE 344M, SMPTE 292M e SMPTE 424M e ST-2081. Una trasmissione massima può raggiungere fino a 10km sopra la fibra del singolo modo via la lunghezza d'onda 1310nm con un connettore semplice di LC
Il ricevitore consiste di un fotodiodo di PIN integrato con un'unità di controllo del preamplificatore dell'trans-impedenza (TIA) e di MCU. Tutti i moduli soddisfanno la classe io requisiti di sicurezza dei laser.
I ricevitori sono compatibili con accordo di Multi-fonte di SFP (MSA) e SFF-8472.
Caratteristiche
Applicazioni
PIN Definition
