Dettagli:
|
| Prodotto: | Modulo di trasmettitore di 6G-SDI CWDM | Tasso di dati (Gb/s): | 50Mb/s - 5.94Gb/s |
|---|---|---|---|
| Tipo del modulo: | Singolo trasmettitore | lunghezza d'onda: | 1270~1450nm CWDM |
| Interfaccia: | Recipiente semplice di LC | Distanza: | 20km |
| MSA/Non MSA: | MSA | OEM/ODM: | Supporto |

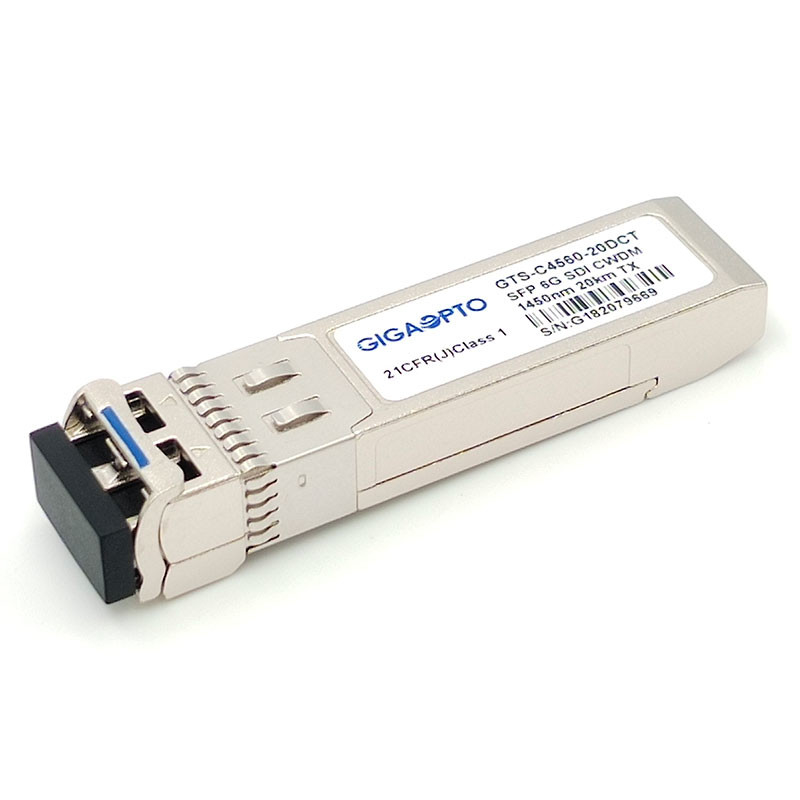

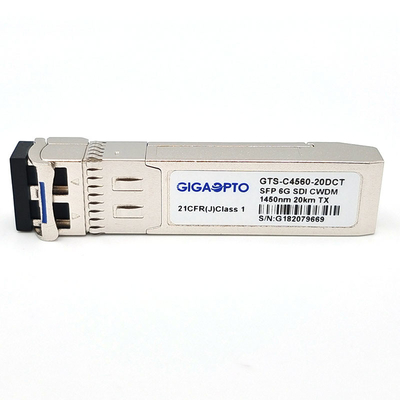

singoli DOM MSA del modulo di trasmettitore di 6G SDI 1270nm-1450nm CWDM 20km LC
Specificazione funzionale
| Prodotto | Trasmettitore di 6G-SDI CWDM | P/N | GTS-Cxx60-20DCT |
| Ha morso Rata (Gb/s) | 50Mb/s - 5.94Gb/s | Pin Assignment | MSA |
| Tipo | Singolo trasmettitore | Temperatura | 0 a 70°C (32 - 158°F) |
| Lunghezza d'onda concentrare (TX) | 1270nm~1450nm | Trasmissione | 20km |
| Tipo del connettore | LC semplice | Tipo di cavo | G.652 SMF |
| Tipo di TX | Laser di CWDM DFB | Parte di RX | N/A |
| Di TX potere fuori (dBm) | -8~ -3dBm | Rapporto di estinzione (dB) | >5dB |
| Video modelli patologici | Supporto come difetto | Monitoraggio diagnostico di Digital | Di sostegno |
| OEM/ODM | Di sostegno | Tempo della garanzia | 3 anni |
| Applicazioni | SD/HD/3G/6G SDI | ||
Descrizione
Modulo di trasmettitore del GTS-Cxx60-20DCT 6G SDI di Gigaopto il video singolo è progettato per le applicazioni ad un solo canale della trasmissione video più di 20km sopra la fibra del singolo modo G.652 tramite canale dal 1270 nanometro di lunghezza d'onda di CWDM a 1450nm (20nm ogni punto) con un connettore semplice di LC. Sostiene i tassi di dati da 50Mb/s a 5.94Gb/s. Questo trasmettitore specificamente è progettato per la prestazione robusta in presenza dei modelli patologici di SDI per i tassi di serie SMPTE259M, SMPTE 344M, SMPTE 292M, SMPTE 424M e ST-2081.
Questo trasmettitore consiste di due sezioni: un trasmettitore del laser di DFB ed unità di controllo di MCU. Tutti i moduli soddisfanno la classe io requisiti di sicurezza dei laser.
Questo modulo di trasmettitore è in pieno soddisfacente rispetto a MSA SFP e SFF-8472, funzione di controllo diagnostica digitale in tempo reale è disponibile attraverso l'interfaccia di I2C.
È adatto ad applicazioni di radiodiffusione digitali ad alta definizione.
Informazioni di ordinazione

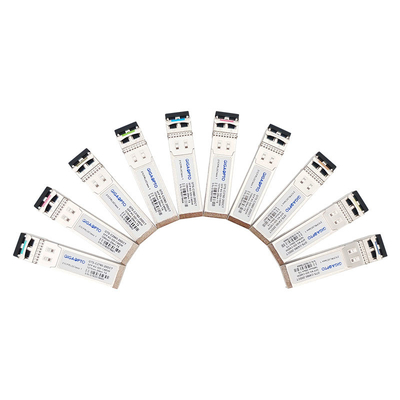

| Numero del pezzo | Descrizione | Tasso di dati | Manica di CWDM | Max Reach (chilometri) | Colore del fermo |
| GTS-C2760-20DCT | singolo modulo di trasmettitore di 6G SDI CWDM LC MSA | 6Gbps | 1270nm/- C27 | 20km | Rosso-chiaro |
| GTS-C2960-20DCT | singolo modulo di trasmettitore di 6G SDI CWDM LC MSA | 6Gbps | 1290nm/- C29 | 20km | Azzurri |
| GTS-C3160-20DCT | singolo modulo di trasmettitore di 6G SDI CWDM LC MSA | 6Gbps | 1310nm/- C31 | 20km | Verde giallo |
| GTS-C3360-20DCT | singolo modulo di trasmettitore di 6G SDI CWDM LC MSA | 6Gbps | 1330nm/- C33 | 20km | Ocraceo giallo |
| GTS-C3560-20DCT | singolo modulo di trasmettitore di 6G SDI CWDM LC MSA | 6Gbps | 1350nm/- C35 | 20km | Rosa |
| GTS-C3760-20DCT | singolo modulo di trasmettitore di 6G SDI CWDM LC MSA | 6Gbps | 1370nm/- C37 | 20km | Beige |
| GTS-C3960-20DCT | singolo modulo di trasmettitore di 6G SDI CWDM LC MSA | 6Gbps | 1390nm/- C39 | 20km | Bianco |
| GTS-C4160-20DCT | singolo modulo di trasmettitore di 6G SDI CWDM LC MSA | 6Gbps | 1410nm/- C41 | 20km | Argento |
| GTS-C4360-20DCT | singolo modulo di trasmettitore di 6G SDI CWDM LC MSA | 6Gbps | 1430nm/- C43 | 20km | Nero |
| GTS-C4560-20DCT | singolo modulo di trasmettitore di 6G SDI CWDM LC MSA | 6Gbps | 1450nm/- C45 | 20km | Giallo arancione |
Caratteristiche
Applicazioni
PIN Definition
