Dettagli:
|
| Nome di prodotto: | ricetrasmettitore di 6G SDI BIDI | Max Bit-Rate: | 5.94Gbps |
|---|---|---|---|
| Pacchetto/tecnologia: | SFP 1 fibra bidirezionale | Connettore ottico: | LC semplice |
| Max Reach: | 10km | Parole chiavi: | video BIDI modulo del ricetrasmettitore di 6Gbps |
moduli MSA del ricetrasmettitore di 6G SDI SMPTE SFP BIDI LC TX1550nm RX1310nm 10km
Descrizione di prodotti

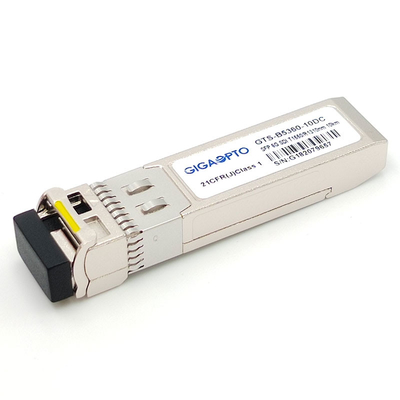

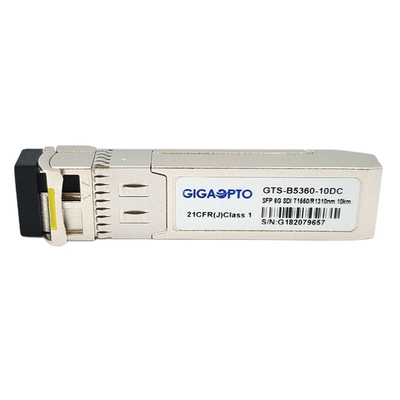

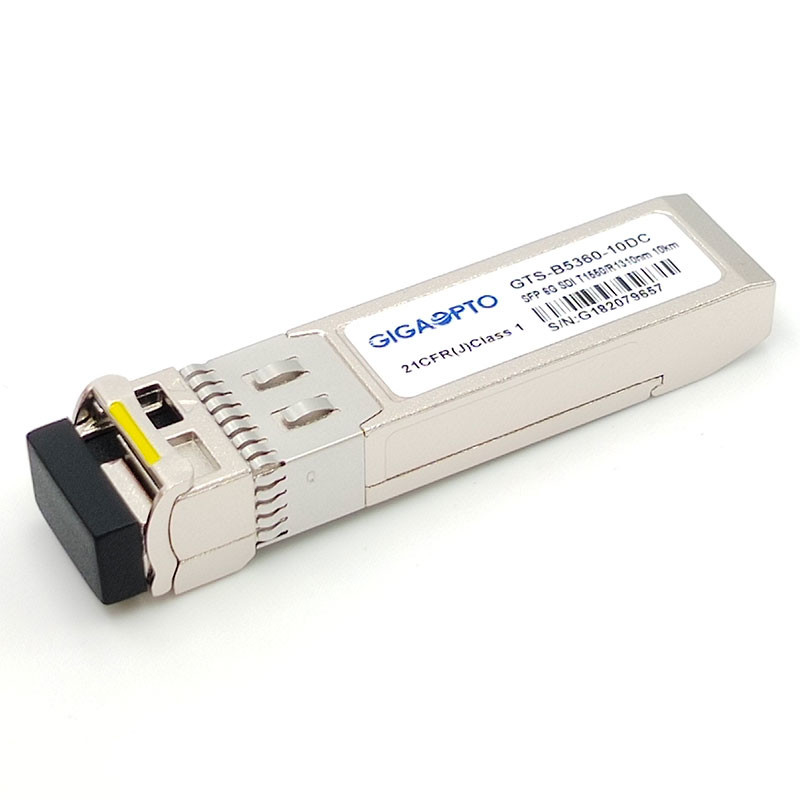

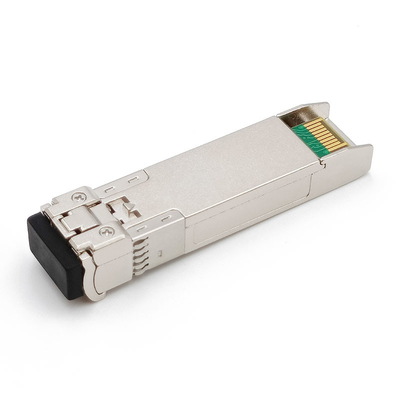

Il GTS-B5360-10DC di Gigaopto è un modulo ottico bidirezionale del ricetrasmettitore di SFP della fibra progettato per le applicazioni della trasmissione video.
Il ricetrasmettitore è progettato ai tassi di dati di trasmissione/ricevimento da 50Mbps a 5.94Gbps e sostiene i modelli patologici di SDI per SMPTE 259M, SMPTE 344M, SMPTE 292M, SMPTE 424M ed il tasso di serie ST-2081, una distanza massima di 10 chilometri è realizzabile con i segnali patologici 6Gbps sopra una fibra monomodale (SMF) con un connettore semplice di LC
Il ricetrasmettitore consiste di tre sezioni: un trasmettitore del laser di 1310nm DFB, un fotodiodo di PIN 1550nm integrati con un preamplificatore di trans-impedenza (TIA), Reclocker e un regolatore di MCU. Il ricetrasmettitore è soddisfacente rispetto ad accordo di Multi-fonte di SFP (MSA), è con il connettore di perno di SFP+ 20 per permettere la capacità calda della spina. Le funzioni diagnostiche di Digital sono disponibili via un I2C.
Specificazione funzionale
| Prodotto | ricetrasmettitore di 6G SDI BIDI | Numero del pezzo | GTS-B5360-10DC |
| Max Bit Rate | 5.94Gb/s | Piedinatura di MSA | Sì |
| Modulo tipo | Ricetrasmettitore | Temperatura di funzionamento | 0°C al °C di 70°C /-40 a +85°C |
| Lunghezza d'onda concentrare | TX1310nm /RX1550nm | Max Distance | 10km |
| Connettore /Polish | LC semplice UPC | Media | Fibra di singolo modo |
| Componente del trasmettitore | DFB BiDi | Componente del ricevitore | PIN |
| Tensione di alimentazione elettrica | 3.3V | Correnti totali (tipico) | 200mA |
| TX potenza di uscita | -6~+1dBm | Sensibilità di RX | < -14dB=""> |
| Rapporto di estinzione | >7.0dB | Monitoraggio | Sì |
| Video supporto patologico dei modelli | difetto | Peso | 25gram |
| Applicazione | 4K trasmissione del segnale ottico del video (6G Ultra-SDI), SMPTE 424M/297M (1080p-2.97Gbps), SMPTE 292M/297M (HDTV-1.485Gbps), SMPTE 259M/297M (SDTV-270Mbps), fino al collegamento ottico 6Gbps | ||
Caratteristiche
0°C a +70°C
-40°C a +85°C
Applicazioni
PIN Definition
