Dettagli:
|
| Nome di prodotto: | 6G SMPTE BIDI SFP | Velocità di trasmissione: | 50Mbps~5.94Gbps |
|---|---|---|---|
| Pacchetto/tecnologia: | SFP 1 fibra | Connettore: | Simplex di LC |
| Portata: | 10km | Parole chiavi: | 6G TX1310nm/RX1550nm |

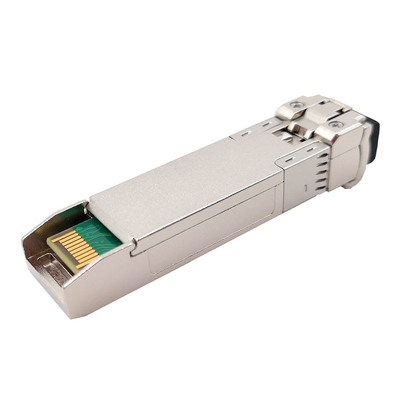

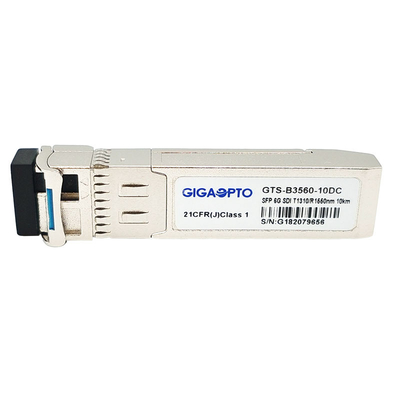

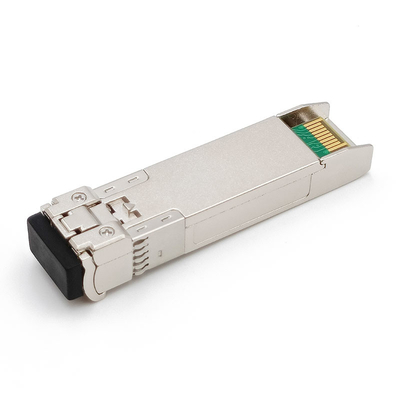

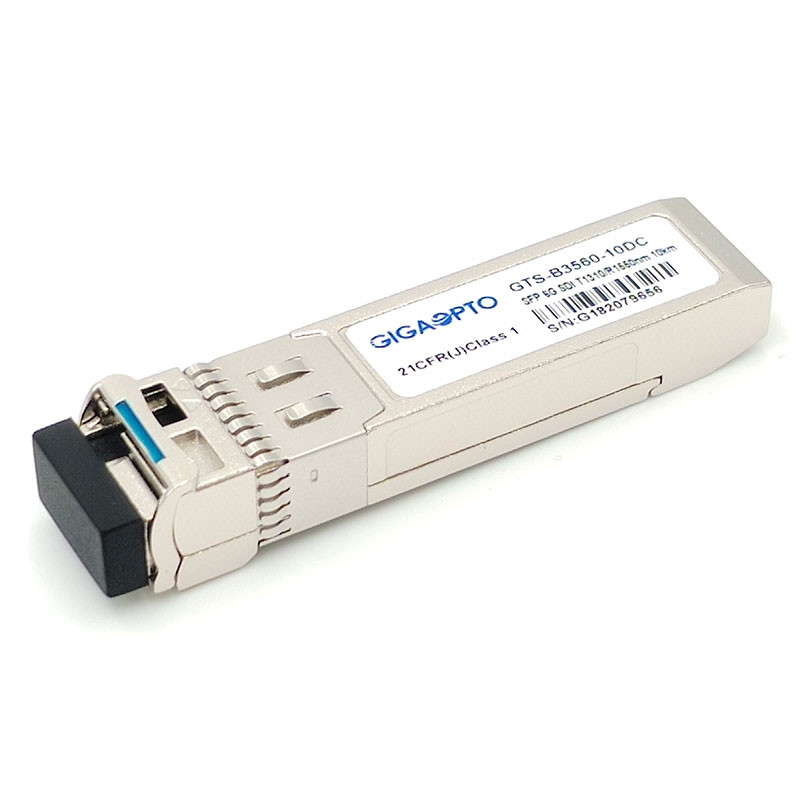

moduli MSA del ricetrasmettitore di 6G SDI SMPTE SFP BIDI LC TX1310nm RX1550nm 10km
Descrizione di prodotti
Il GTS-B3560-10DC di Gigaopto è un modulo ottico bidirezionale del ricetrasmettitore di SFP della fibra progettato per le applicazioni della trasmissione video.
Il ricetrasmettitore è progettato ai tassi di dati di trasmissione/ricevimento da 50Mbps a 5.94Gbps e sostiene i modelli patologici di SDI per SMPTE 259M, SMPTE 344M, SMPTE 292M, SMPTE 424M ed il tasso di serie ST-2081, una distanza massima di 10 chilometri è realizzabile con i segnali patologici 6Gbps sopra una fibra monomodale (SMF) con un connettore semplice di LC.
Il ricetrasmettitore consiste di tre sezioni: un trasmettitore del laser di 1310nm DFB, un fotodiodo di PIN 1550nm integrati con un preamplificatore di trans-impedenza (TIA), Reclocker e un regolatore di MCU. Il ricetrasmettitore è soddisfacente rispetto ad accordo di Multi-fonte di SFP (MSA), è con il connettore di perno di SFP+ 20 per permettere la capacità calda della spina. Le funzioni diagnostiche di Digital sono disponibili via un I2C.
Specificazione funzionale
| Prodotto | 6G video BiDi SFP | Numero del pezzo | GTS-B3560-10DC |
| Max Data Rate | 5.94Gb/s | Piedinatura di MSA | Sì |
| Modulo tipo | Trasmettitore + ricevitore | Funzionamento temporaneo. | 0°C al °C di 70°C /-40 a +85°C |
| Lunghezza d'onda concentrare | 1310nm-TX/1550nm-RX | Transmissione a fibra ottica | 10km |
| Interfaccia /Polish | LC semplice UPC | Tipo della fibra | SMF G.652 |
| Tipo del trasmettitore | DFB BiDi | Tipo del ricevitore | PIN |
| Tensione di alimentazione elettrica | 3.3V | Correnti totali (tipico) | 200mA |
| Potere ottico di TX | -6~+1dBm | Ricevi la sensibilità | < -14dB=""> |
| Rapporto di estinzione | >7.0dB | Sistemi diagnostici di Digital | Sì |
| Video modelli patologici | Supporto come difetto | Peso | 0.025kg |
| Applicazione | SD/HD/3G/6G SDI | ||
Caratteristiche
0°C a +70°C
-40°C a +85°C
Applicazioni
PIN Definition
