Dettagli:
|
| Nome di prodotto: | ricetrasmettitore di 6G SDI CWDM | Dato ordine: | 50Mbps~6Gbps |
|---|---|---|---|
| Pacchetto: | SFP | Interfaccia: | Duplex di LC |
| Portata della fibra: | 20km | Parole chiavi: | ricetrasmettitore di 6G UHD-SDI |

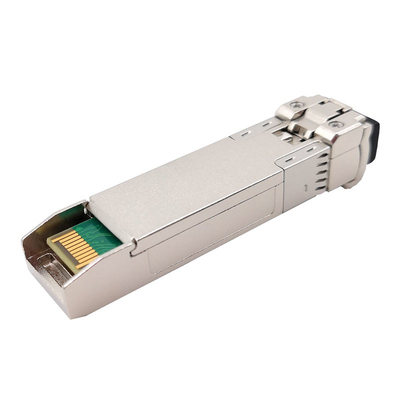

6Gbps CWDM 1270nm - video modulo del ricetrasmettitore 1450nm per SD/HD/3G/6G/SDI
Una descrizione di prodotti di 6seriedelricetrasmettitorediG-SDICWDMSFP1270nm~1450nm
Questa video serie del ricetrasmettitore 6Gbps è rendimento elevato, modulo redditizio per le applicazioni a due vie della trasmissione video.
Sostiene i tassi di dati da 50Mbps a 5.94Gbps e specificamente è progettato per la prestazione robusta in presenza dei modelli patologici di SDI per i tassi di serie SMPTE259M, SMPTE 344M, SMPTE 292M, SMPTE 424M e ST-2081. Una portata massima fino a 20km di collegamento sopra fibra monomodale (SMF) via la lunghezza d'onda dal 1270 nanometro di CWDM al canale 1450nm.
Il ricetrasmettitore comprende tre sezioni: un laser di DFB, un fotodiodo di PIN integrato con un preamplificatore di trans-impedenza (TIA), Reclocker e un regolatore di MCU. Il ricetrasmettitore è soddisfacente rispetto ad accordo di Multi-fonte di SFP (MSA), è con il connettore di perno di SFP+ 20 per permettere la capacità calda della spina. Le funzioni diagnostiche di Digital sono disponibili via un I2C.
Specificazione funzionale
| Nome di prodotto | 6G video CWDM SFP | Velocità di trasmissione | 50 Mbit/s - 5,94 Gbit/s |
| Tipo del modulo | Trasmettitore + ricevitore | Piedinatura di MSA/Non-MSA | MSA |
| Fattore forma | SFP | Temperatura di funzionamento | /Industrial commerciale |
| Manica di lunghezza d'onda | CWDM (1270~1450) nanometro | Trasmissione | 20km |
| Connettore ottico | Duplex LC | Tipo di cavo | G.652 SMF |
| Tipo di LD | DFB CWDM | Tipo del palladio | PIN |
| Tensione di rifornimento | 3.3V | Rifornimento corrente | 400mA (massimo) |
| Potere di TX | -6~0dBm | Sensibilità del ricevitore | < -14dB=""> |
| Rapporto di estinzione | >7.0dB | Sovraccarico del ricevitore | > 0.5dBm |
| Sistema diagnostico di Digital | Di sostegno | Garanzia | 3 anni |
| Video supporto patologico dei modelli | sì | Peso | 0.025kg |
| Applicazione | SD/HD/3G/6G SDI | ||
Caratteristiche
0°C a +70°C
-40°C a +85°C
Applicazioni
Informazioni di ordinazione

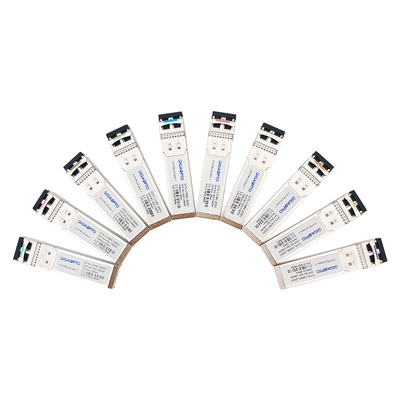

| Numero del pezzo | Descrizione | Tasso di dati | Manica di CWDM | Distanza del cavo | Colore del fermo |
| GTS-C2760-20DC | PIN 20km SMF LC doppio MSA del modulo 1270nm di 6G SDI CWDM DFB SFP | 6Gbps | 1270nm /-C27 | 20km | Rosso-chiaro |
| GTS-C2960-20DC | PIN 20km SMF LC doppio MSA del modulo 1290nm di 6G SDI CWDM DFB SFP | 6Gbps | 1290nm/- C29 | 20km | Azzurri |
| GTS-C3160-20DC | PIN 20km SMF LC doppio MSA del modulo 1310nm di 6G SDI CWDM DFB SFP | 6Gbps | 1310nm/- C31 | 20km | Verde giallo |

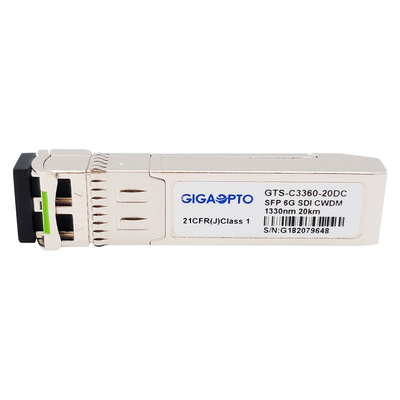

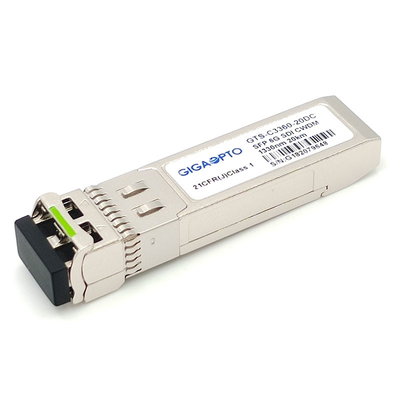

| GTS-C3360-20DC | PIN 20km SMF LC doppio MSA del modulo 1330nm di 6G SDI CWDM DFB SFP | 6Gbps | 1330nm/- C33 | 20km | Ocraceo giallo |
| GTS-C3560-20DC | PIN 20km SMF LC doppio MSA del modulo 1350nm di 6G SDI CWDM DFB SFP | 6Gbps | 1350nm/- C35 | 20km | Rosa |
| GTS-C3760-20DC | PIN 20km SMF LC doppio MSA del modulo 1370nm di 6G SDI CWDM DFB SFP | 6Gbps | 1370nm/- C37 | 20km | Beige |
| GTS-C3960-20DC | PIN 20km SMF LC doppio MSA del modulo 1390nm di 6G SDI CWDM DFB SFP | 6Gbps | 1390nm/- C39 | 20km | Bianco |
| GTS-C4160-20DC | PIN 20km SMF LC doppio MSA del modulo 1410nm di 6G SDI CWDM DFB SFP | 6Gbps | 1410nm/- C41 | 20km | Argento |
| GTS-C4360-20DC | PIN 20km SMF LC doppio MSA del modulo 1430nm di 6G SDI CWDM DFB SFP | 6Gbps | 1430nm/- C43 | 20km | Nero |
| GTS-C4560-20DC | PIN 20km SMF LC doppio MSA del modulo 1450nm di 6G SDI CWDM DFB SFP | 6Gbps | 1450nm/- C45 | 20km | Giallo arancione |
PIN Definition
