Dettagli:
|
| Oggetto: | ricevitori doppi di 3G SFP BiDi | Dato ordine: | 50Mbps-2.97Gbps |
|---|---|---|---|
| Tipo: | Ricevitori doppi in BOSA | Lunghezza d'onda concentrare: | RX1_1310nm/RX2_1550nm |
| Connettore: | Simplex di LC | Distanza: | 10km |
| Assegnazione Pin: | Piedinatura di Non MSA | OEM/ODM: | Disponibile |

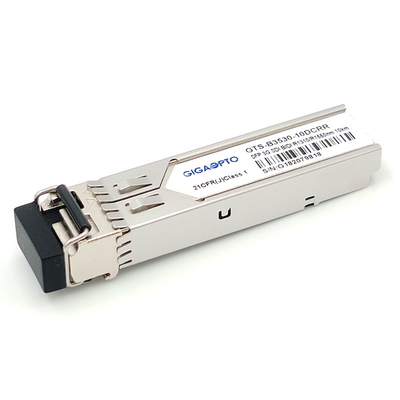

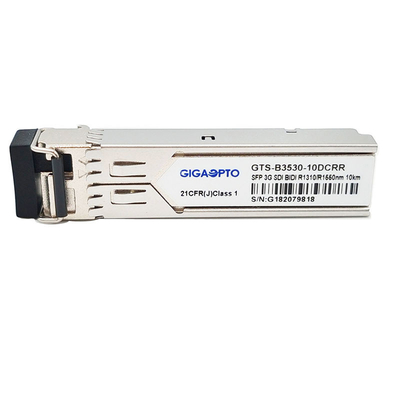

dei ricevitori doppi bidirezionali 3Gbps il video digitale 1310nm/1550nm/audio modulo dello sfp sostiene i video modelli patologici per la piedinatura 10km il LC DDM di SD-SDI, di HD-SDI e di 3G-SDI non MSA
Specificazione funzionale
| Nome di prodotto | Ricevitori doppi di 3G-SDI BiDi | Larghezza di banda (GBP) | 50 Mbit/s - 2,97 Gbit/s |
| Fattore forma | SFP 2RX in 1-Fiber | Pin Assignment | Piedinatura di Non MSA |
| Video modelli patologici | Supporto | Temperatura | Funzionamento: 0 a 70°C (32 - 158°F) |
| Lunghezza d'onda concentrare (RX) | 1310nm - RX1/1550nm-RX2 | Trasmissione | 10km |
| Interfaccia | Recipiente semplice di LC | Tipo della fibra | SMF |
| Parte del trasmettitore | N/A | Tipo dei ricevitori | PIN (2*PIN in BOSA) |
| Tensione di alimentazione elettrica | 3.3V | Corrente del rifornimento (massima) | 200mA |
| Protocolli | SFP MSA | Sovraccarico del ricevitore | > 0dBm |
| Sensibilità del ricevitore (PRBS) | SD-SDI:<-20dbm> | ||
| Sensibilità del ricevitore (patologica) | SD-SDI:<-16dbm> | ||
| Sistema diagnostico di Digital | Supporto | Garanzia | di tre anni |
| OEM/ODM | Supporto | MTBF | 1,000,000Hours |
| Applicazione | Interfacce Elettrico--ottiche compatibili di SMPTE 297-2006 | ||
| Interfacce di servizio di HDTV/SDTV | |||
Distanza di collegamento
| Numero del pezzo | SDI | Tasso di dati | Max Link Distance |
| GTS-B3530-10DCRR | 3G-SDI | 2.97Gbps | 10km |
| HD-SDI | 1.485Gbps | 21km | |
| SD-SDI | 270Mbps | 30km |
Descrizione
Il GTS-B3530-10DCRR è una 1 fibra che il modulo di ricevitore a doppio canale bidirezionale è destinato per trasmettere i segnali numerici di serie ottici come definito in SMPTE 297-2006. Sostiene i tassi di dati da 50Mb/s a 2.97Gb/s. Questo modulo di ricevitore doppio specificamente è progettato per la prestazione robusta in presenza dei modelli patologici di SDI per i tassi di serie di SMPTE 259M, di SMPTE 344M, di SMPTE 292M e di SMPTE 424M.
È con il connettore di perno di SFP 20 per permettere la capacità calda della spina. È con l'indipendente due 1310 del laser di nanometro 1550 e di nanometro ricevitori. Ogni ricevitore può ricevere il segnale da 50 Mb/s a 2.97Gb/s con fino a 30km di fibra monomodale quando usando il GTS-B3530-10DCTT come il trasmettitore. Una distanza massima di 10km è realizzabile con i segnali patologici 3Gb/s.
Caratteristiche
Applicazione
PIN Definition
